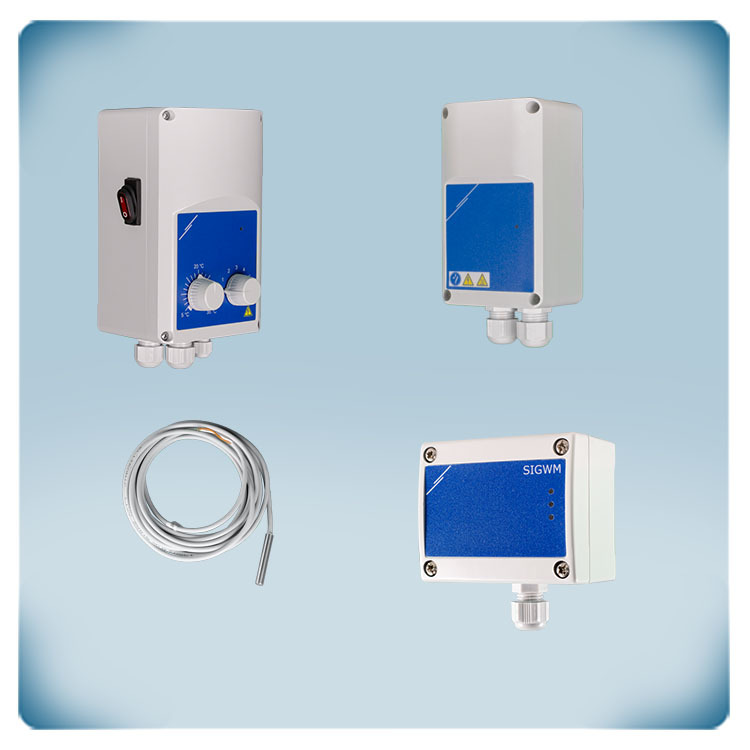

Regulátor vytápěcích jednotek s EC ventilátorem | Wi-Fi brána

Tento regulátor pro vytápěcí nebo chladicí jednotky s EC ventilátorem se velmi snadno používá. Jednotky se obvykle používají k vytápění nebo chlazení skladů nebo průmyslových prostor. Otáčky EC ventilátoru jsou řízeny automaticky na základě okolní teploty nebo je lze nastavit ručně v 5 krocích. Neregulovaný výstup ovládá vodní ventil nebo elektrické topné těleso. Požadovanou teplotu lze nastavit otočným knoflíkem na předním panelu v rozsahu 5-35 °C. Režim chlazení nebo vytápění lze zvolit prostřednictvím komunikace Modbus nebo pomocí propojky. K měření okolní teploty je zapotřebí volitelné teplotní čidlo PT500 (např. typ FLTSN-P500-010).

Napájecí modul s 24 V je elektronické zařízení, které převádí vstupní napětí 230 V AC na výstupní napětí 24 V DC. Často se používá např. v průmyslové automatizaci, lékařských zařízeních či v automatizaci budov. Tento spínaný zdroj dokáže změnit vstupní napětí 85-264 V AC na výstupní napětí 24 V DC. Může napájet zátěže až do 40 wattů. Vaše elektrická instalace je bezpečnější díky ochraně před přetížením a přepětím. Zátěž lze připojit přes svorkovnici s pružinovými svorkami nebo přes konektor RJ45. Díky pevnému krytu, který poskytuje ochranu IP65 proti vniknutí vody a nečistot, je instalace tohoto napájecího zdroje možná i v náročných prostředích. Ve srovnání s lineárními napájecími zdroji jsou spínané zdroje efektivnější, lehčí a kompaktnější (díky své konstrukci bez transformátoru). V důsledku jejich vysoké účinnosti produkují méně tepla a přispívají k větším úsporám energie.

Brána pro připojení zařízení Sentera k online platformě SenteraWeb. Lze ji připojit prostřednictvím sítě Wi-Fi. Lze ji instalovat na stěnu ve vnitřním prostředí. Napájecí napětí je 24 VDC PoM. To znamená, že komunikace Modbus RTU i napájecí napětí 24 VDC jsou připojeny prostřednictvím konektoru RJ45. Prostřednictvím této internetové brány lze řešení Sentera připojit k SenteraWeb. SenteraWeb je online platforma pro řízení VZT. Umožňuje vzdáleně sledovat data a upravovat nastavení připojených zařízení HVAC prostřednictvím internetu. Umožňuje rovněž záznam dat.

Tato pasivní teplotní sonda nabízí přesné měření teploty pomocí snímacího prvku PT500. Platinový snímací prvek je zalitý v pryskyřici a umístěn v odolné nerezové trubičce o rozměrech 53 x 8 mm, aby byla zajištěna spolehlivost a dlouhá životnost v různých podmínkách prostředí. Sonda má kladný teplotní koeficient odporu, to znamená, že když teplota stoupá, odpor stoupá též. Při teplotě 0 °C je odpor sondy 500 Ω. Součástí je také integrovaný nestíněný kabel, který je dlouhý 4 metry a má dva kroucené vodiče (2 x 0,5 mm²).

Adaptér ze svorkovnice na RJ45 pro sítě Modbus RTU. Svorkovnice je připojena ke 3 zásuvkám RJ45. Tento adaptér rozvádí napájecí napětí 24 V a komunikaci Modbus RTU. Pomáhá minimalizovat větvení v síťových linkách Modbus RTU. Je užitečný pro přidání produktů Sentera se svorkovnicí do sítě Modbus RTU pomocí konektorů RJ45. Zjednodušuje zapojení a zaručuje spolehlivé kontakty.
