Технічні дані
Потенціометр, вихід сухого контакту, звя'зок Modbus RTU
Опис продукту

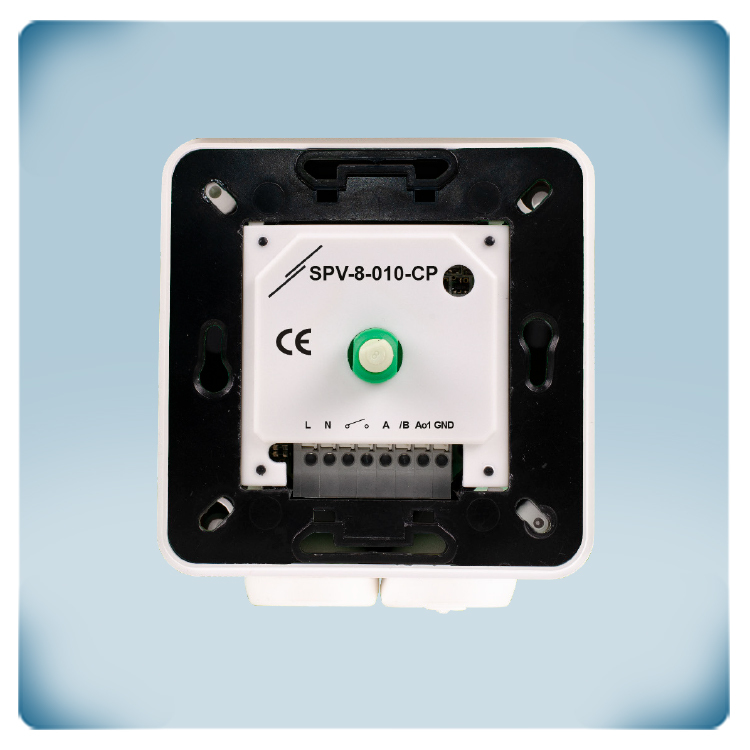

SPV-8-010-CP - це потенціометр, який спрощує керування вентиляційними системами. Завдяки зв'язку Modbus RTU цей пристрій забезпечує безперешкодну інтеграцію в різні установки, надаючи коричтувачам широкий вибір застосування.
Розроблений для глобальної сумісності, SPV-8-010-CP працює з напругою живлення 85-264 VAC 50-60 Гц. Такий широкий діапазон забезпечує адаптацію до майже будь-якої мережі живлення по всьому світу, що робить його надійним вибором для різноманітних умов експлуатації.
Цей потенціометр виводить керування на новий рівень, керуючи ЕС-вентиляторами, контролерами швидкості вентиляторів змінного струму або приводами заслінок. Ви можете вибрати один з декількох типів виходу, включаючи 0-10 В, 0-20 мА або ШІМ 0-100%, а функція сухого контакту дозволяє з легкістю дистанційно вмикати або вимикати зовнішнє обладнання. Універсальність потенціометра забезпечується завдяки вибору налаштувань: нормальний або інверсний режим роботи, мінімальний та максимальний ревень сигналу, а також перезапис виходу. Доступ до всіх цих функцій здійснюється через регістри Modbus, надаючи можливість налаштування потенціометра відповідно до ваших конкретних потреб.
Завдяки Modbus RTU до SPV-8-010-CP можна отримати віддалений доступ через систему управління будівлею (BMS) або через хмару SenteraWeb.
Документи
Додаткові характеристики та опис
Серія SPV може використовуватися як простий потенціометр. За допомогою поворотної ручки можна встановити вихідне значення, яке може управляти EC вентиляторами або приводами заслінок. Він також може дистанційно керувати контролерами швидкості обертання АС вентиляторів (серії EVS або MVS) або перетворювачами частоти (серія FI-E). Вихідне значення за замовчуванням - 0-10 В. При необхідності його можна відрегулювати. Тип виходу цього потенціометра можна вибрати через Modbus RTU: 0-10 В, 0-20 мА або 0-100% ШІМ. Цей потенціометр працює безпосередньо від напруги 230 VAC. Окреме джерело живлення не потрібно!
Потенціометр 0-10 В з Modbus RTU
Це не просто простий потенціометр. Це найсучасніший цифровий потенціометр. Він може працювати як самостійно, так і інтегруватися в мережу Modbus-RTU.
Наприклад, потенціометр може управляти ЕС вентилятором через 0-10 В і водночас система управління будинком може зчитувати встановлене значення потенціометра. При необхідності, керівництво будівлі може навіть взяти під контроль вихід потенціометра 0-10 В.
Modbus RTU

Серія SPV пропонує цифрове управління для контролерів швидкості обертання АС вентиляторів (серія RTVS1) через Modbus RTU. Обидва пристрої підключені цифровим способом. Це знижує ризик виникнення перешкод і дає можливість збільшити довжину кабелю між потенціометром і регулятором швидкості вентилятора.
Регульований мінімальний та максимальний рівень
Деякі ЕС двигуни або залінки на приводі не можуть обробляти занадто низькі сигнали управління. Іноді вентилятор надмірно або занадто потужний. Не хвилюйтеся, мінімальне і максимальне вихідне значення потенціометра можна регулювати за допомогою Modbus RTU. Наприклад, за замовчуванням вихідний сигнал становить 0-10 В, його можна налаштувати на 4-9 В або інший діапазон.
Реверсивний вихідний сигнал
За замовчуванням, цей вихідний сигнал потенціометра змінюється від низького на високий. Можна інвертувати вихідний сигнал цього потенціометра, щоб він перейшов від високого до низького. Наприклад, за замовчуванням, вихідний сигнал становить 0-10 В. Його можна відрегулювати на 10-0 В.
Вихід сухого контакту
Цей потенціометр має вихід сухого контакту, який може використовуватися для управління зовнішнім пристроєм (наприклад, заслінкою) або для увімкнення або вимкнення двигуна. Коли ручку потенціометра повернути повністю проти годинникової стрілки, сухий контакт розімкнеться. При повороті ручки потенціометра за годинниковою стрілкою контакт замикається.
