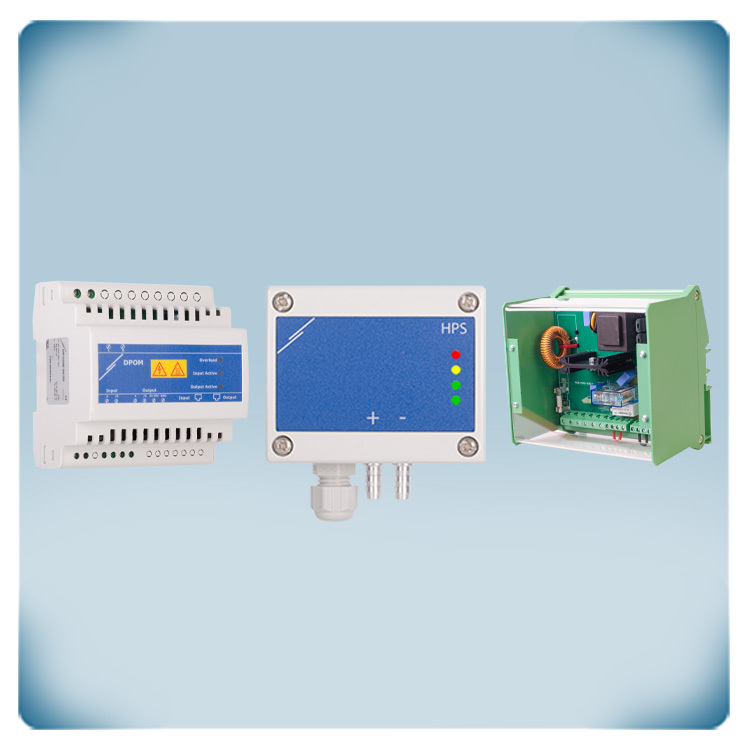

AC motor 3 A | Diferansiyel basınç kontrolü 0 - 1.000 Pa | DIN rayı

Henüz kimse bu ürün hakkında yorum yapmadı, ilk siz olun (aşağıya bakın), fikrinizi takdir ediyoruz!
Ürün kodu DP8HPDMV8001
Mevcut stok 1 U.
Fabrika teslim süresi 4 Hafta(lar)

Çözüm tanımı

Tek fazlı motorlu AC fanlar için sabit basınç kontrolü. Maksimum motor akımı 3 A'dir. Fan hızı, fark basıncını sabit tutmak için otomatik olarak kontrol edilir. Fark basınç ayar noktası Modbus RTU üzerinden ayarlanabilir. Hava filtrelerinin tıkanması veya taze hava beslemesine olan talebin artması durumunda, fark basıncını sabit tutmak için fan hızı artacaktır. Minimum ve maksimum fan hızı trimleyiciler aracılığıyla ayarlanabilir. Gerekirse, harici bir anahtar (dahil değildir) aracılığıyla uzaktan başlatma-durdurma komutu oluşturulabilir. Motorda termal kontaklar (TK) varsa, motor sıcaklığı izlenebilir. Aşırı ısınma durumunda motor devre dışı bırakılır.

Ek özellikler ve açıklama

Bu çözümün bileşenleri

Ürün kodu
Miktar
Tanım

DPOM8-24-20

1 U.

Bu 24 VDC anahtarlamalı güç kaynağı DIN rayına monte edilmiştir ve dahili bir Modbus RTU tekrarlayıcıya sahiptir. Kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Maksimum yük 900 mA veya 20 W'dır. 24 VDC besleme yalnızca çıkış kanalı üzerinden kullanılabilir. Cihazlar terminal blokları veya RJ45 konektörleri ile bağlanabilir. Her iki kanalın Modbus RTU iletişimi, yerleşik yarı çift yönlü hat tekrarlayıcı ile güçlendirilmiştir. Besleme gerilimi 85 ila 264 VAC (50-60 Hz) aralığındadır. Bu cihaz bir DIN rayına monte edilmiştir. Kutusu, toz girişine karşı bir IP20 koruması sunar.

HPSPF-1K0 -2

1 U.

Değişken Hava Hacmi akışı (VAV kontrolü) oluşturmak için fanlar için diferansiyel basınç kontrolörü. Besleme gerilimi 24 VDC'dir. Çalışma aralığı 0 ila 1.000 Pa'dır. Diferansiyel basıncı veya hava hacmi akışını kontrol eder. Pitot tüpü bağlantı seti ile birlikte hava hızı kontrolü de mümkündür: PSET-PTS-200. Analog çıkış EC fanlarını, frekans invertörlerini veya AC fan hız kontrol cihazlarını kontrol edebilir. Çıkış tipi Modbus RTU iletişimi üzerinden seçilebilir. Dört LED gösterge, transmitter durumunun ve kontrol edilen değerlerin görsel bir göstergesini sağlar. Fark basınç ayar noktası ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.

MVSS1-30CDM

1 U.

Bu elektronik fan hız kontrolcüsü, maksimum 3 A akıma sahip 230 V tek fazlı motorlar için hassas fan hızı düzenlemesi sağlar. Cihaz, ters çevrilebilir analog giriş sinyaline sahiptir ve 0-10 / 10-0 VDC veya 0-20 / 20-0 mA sinyallerini kabul eder. Ayrıca, seçilebilir işlevselliğe sahip (normal veya zamanlayıcılı) bir uzaktan kumanda girişi ile zamanlayıcı tabanlı başlatmalar için normal veya mantıksal işlevselliğe sahip bir analog giriş içerir. Minimum ve maksimum çıkış voltajı, dahili trimerler veya Modbus RTU iletişimi aracılığıyla ayarlanabilir. Kapatma değeri (off value) da trimer veya Modbus üzerinden ayarlanabilir. Cihaz, hem ani kalkış (kick start) hem de yumuşak kalkış (soft start) modlarını destekler. Motor için bir adet düzenlenmiş çıkışa, 3 telli motor bağlantısı veya voltaj beslemesi için bir adet düzenlenmemiş çıkışa (230 VAC / maks. 2 A) ve harici bir 10 kΩ potansiyometre için bir adet düşük voltaj besleme çıkışına (+12 VDC / 1 mA) sahiptir. Cihaz, normal çalışma için yeşil LED ve aşırı ısınma için kırmızı LED ile net durum göstergeleri sunar. Ayrıca bir alarm çıkışına (230 VAC / 1 A) sahiptir ve DIN rayı montajı için tasarlanmıştır.
