Ürün veri sayfası

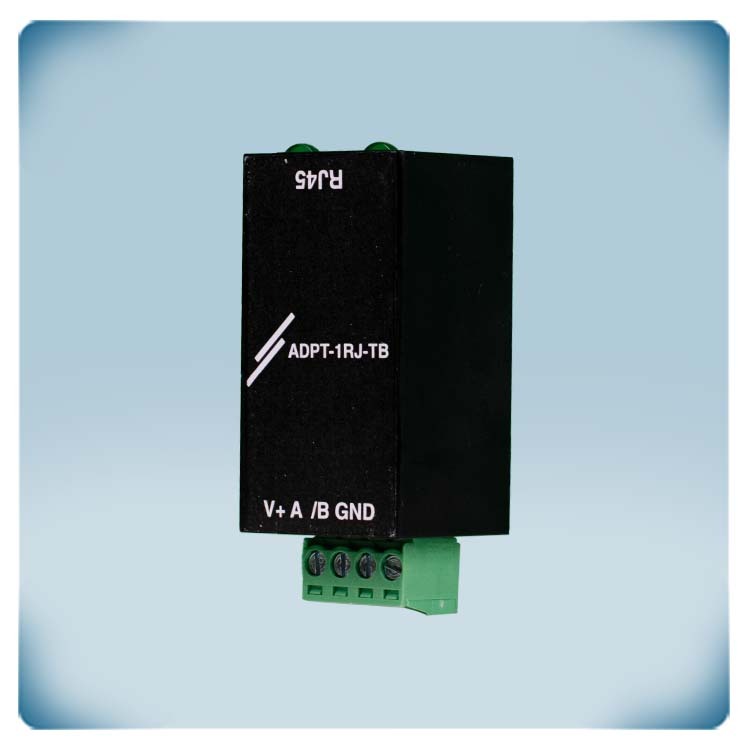

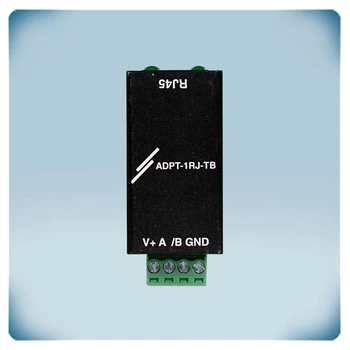

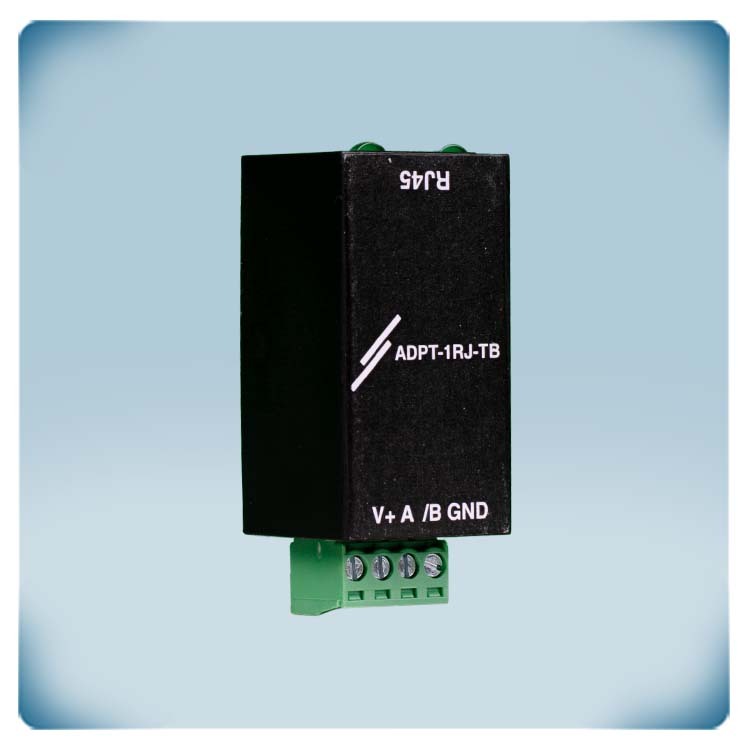

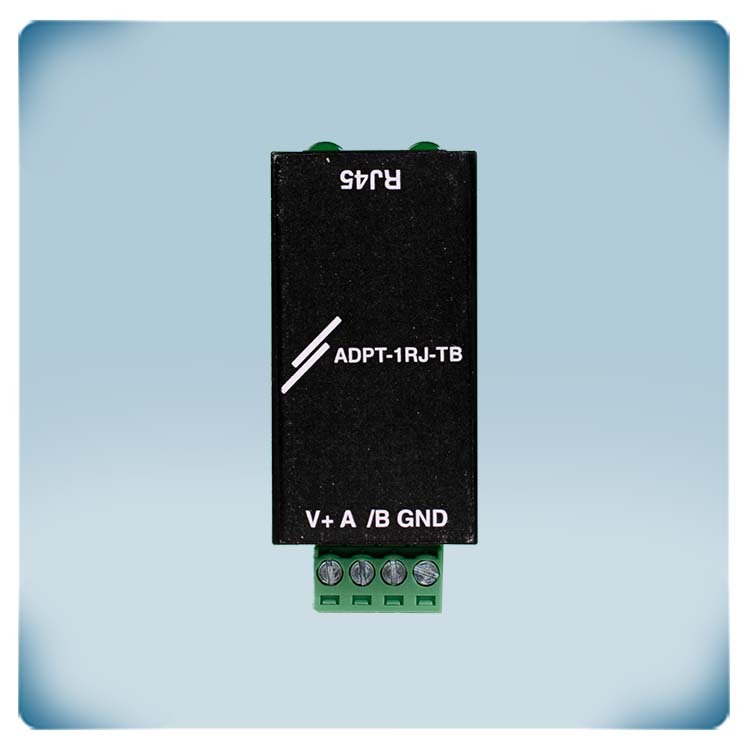

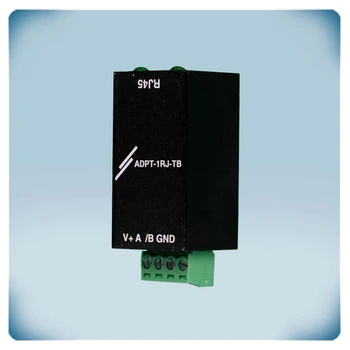

RJ45'den Terminal bloğuna adaptör
Ürün açıklaması
Modbus RTU network ağları için RJ45 den Terminal bloğu adaptörü. Bu adaptör Sentera ürünlerinin terminal bloğundan RJ45 konektörü kullanan Modbus RTU networkleri için idealdir. Bağlantı noktalarını azaltıp sadeleştirerek güvenilir bir bağlantıyı garantiler.
Ek özellikler ve açıklama
Modbus Üzerinden Güç (PoM) Nedir?
Modbus Üzerinden Güç (PoM), bir Modbus ağ altyapısı içinde veri iletişimiyle birlikte gücü de dağıtma yöntemini ifade eder; yani Modbus RTU iletişimi ve 24 VDC güç kaynağı RJ45 konnektörü üzerinden dağıtılır. Bu kurulumda, Modbus RTU iletişim sinyalleri ve 24 VDC güç kaynağı aynı RJ45 konnektörü veya kablosu aracılığıyla iletilir. Bu yaklaşım, ayrı güç kablolarına olan ihtiyacı azaltarak kablolama ve kurulum süreçlerini kolaylaştırır; böylece özellikle Modbus ağlarının yaygın olarak kullanıldığı endüstriyel otomasyon ve kontrol uygulamalarında süreci daha verimli ve pratik hale getirir.

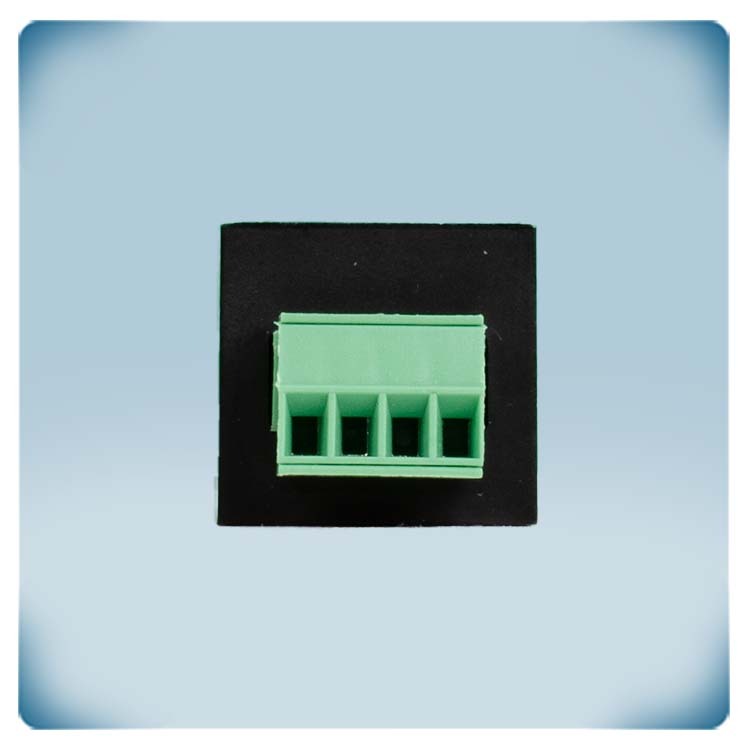

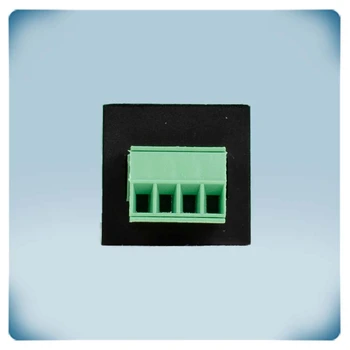

Bu adaptör, klemensli (terminal bloklu) Sentera ürünlerini RJ45 konnektör kullanan bir Modbus RTU ağına eklemek için kullanılabilir. Birçok Sentera ürünü RJ45 konnektör vasıtasıyla bağlanabilmektedir. Bu kablolama yöntemi verimli ve basittir. Adaptörün bir tarafında bulunan vidalı klemens sayesinde kullanıcılar, kabloları vidalarla sabitleyerek kolayca bağlayabilir ve güvenilir bağlantılar elde edebilirler. Bu konfigürasyon, Sentera ürünlerinin veya klemensle donatılmış diğer cihazların, RJ45 konnektör kullanan Modbus RTU ağlarına entegrasyonunu kolaylaştırır. Ekipmanları için klemens bağlantısını tercih eden veya buna ihtiyaç duyan kullanıcılar için pratik bir çözüm sunar.
Vidalı Klemensler ve RJ45 Kablolamayı Nasıl Kolaylaştırır?

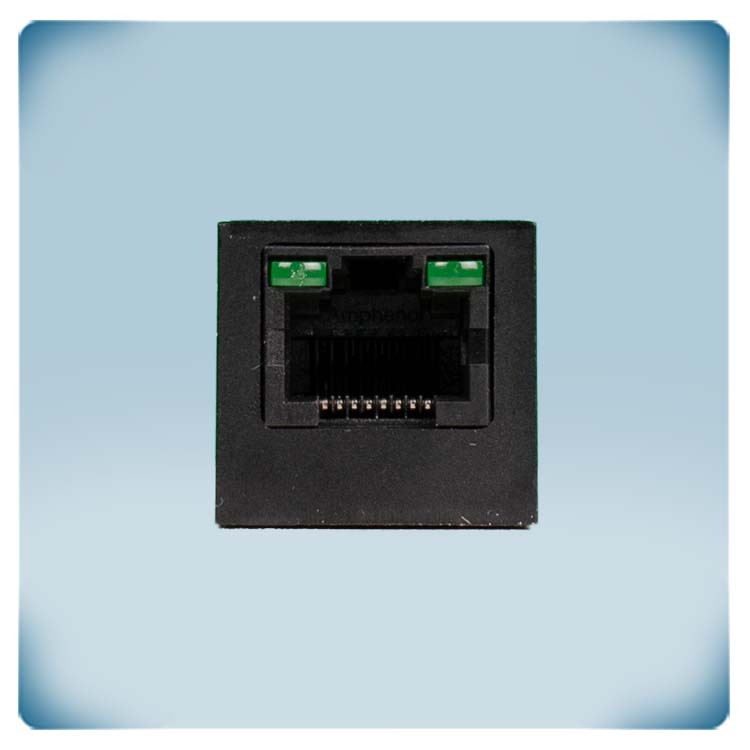

Adaptör üzerindeki net bir şekilde işaretlenmiş vidalı klemensler, kablolama sürecini kolaylaştırarak kullanıcıların uygun kabloları tanımlamasını ve bağlamasını daha basit hale getirir. Ek olarak, 8 pinli RJ45 soketine takmak için bir UTP (Korumasız Bükümlü Çift) kablosuna RJ45 konnektör çakmak (krimplemek) oldukça zahmetsizdir ve kurulum sürecini daha da basitleştirir. Bu 8 pin, kablo uzunluğu boyunca 4 bükümlü çift oluşturan kablodaki 8 tele erişim sağlar. Tüm bükümlü çift (twisted-pair) Ethernet kabloları için aynı bağlantı şeması kullanılır.
Bu kullanım kolaylığı verimliliği artırır, kurulum için gereken zaman ve çabayı azaltarak Sentera ürünlerinin veya diğer cihazların Modbus RTU ağlarına sorunsuz bir şekilde entegre edilmesini sağlar.
