Ürün veri sayfası
Potansiyometre 10K | Kuru kontak çıkışlı | Kapalı pozisyon
Ürün açıklaması
Bu 10 KOhm potansiyometre ile doğrudan EC fanları kontrol edebilirsiniz. Bir AC motorun hızını kontrol etmek isterseniz, bu potansiyometreyi Elektronik Fan Hız Kontrol Cihazı (EVS, MVS) veya frekans dönüştürücü (FI-E) ile bağlayın. Bu potansiyometrenin ayarlanabilir direnci 0-10 kΩ’dir.
Cihazın belirli bir güç kaynağına ihtiyacı yoktur, ancak giriş sinyali 0 ile 12 VDC arasında olmalıdır. Çoğu EC fanı, elektronik hız kontrol cihazı veya frekans dönüştürücü, gereken gerilime sahip bir çıkışa sahiptir. Kadranın konumuna bağlı olarak geri bildirim gerilimi değişir ve Fan Hızını düzenler. Kuru kontak çıkışı, fan veya diğer ekipmana uzaktan başlatma-durdurma komutu vermek için kullanılabilir.
Su sıçramasına dayanıklı kutusu, gömme montaj (IP44) veya yüzey montajı (IP54) için uygundur.
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?
Bu potansiyometrenin direnç çıkış değeri (0 - 10 KΩ), döner düğme aracılığıyla ayarlanır. Kontrol çıkışı doğrudan EC fanları veya damper aktüatörlerini kontrol edebilir. Aynı zamanda AC fan hız kontrol cihazlarını (örneğin Sentera’nın EVS veya MVS serisi) veya değişken frekans sürücülerini (FI-E serisi) uzaktan kontrol edebilir. Bu potansiyometre, kontrol ettiği cihazdan, ister fan hız kontrol cihazı ister EC fanı olsun, uzakta kurulabilir. Kontrol edilen cihaz teknik bir odada veya elektrik dolabında bulunabilir.
Bu, analog girişli cihazları uzaktan kontrol etmek için bir potansiyometredir. Analog kontrol sinyalinin maksimum gerilimi 12 VDC / 1 mA’dır. Döner düğme kullanılarak istenen çıkış gerilimi, 0 ile besleme gerilimi V arasında adım adım ayarlanır.
Cihazın giriş gerilimi ve direnç çıkış değeri nedir?
Bu potansiyometre, 0 ila 12 VDC aralığındaki giriş gerilimlerini işleyebilir. Direnç çıkış değeri 0 - 10 kΩ’dir.
Kuru kontak çıkışı ne işe yarar?
Kuru kontak çıkışı, harici cihazları kontrol etmek ve farklı sistemlerle arayüz oluşturmak için yaygın olarak kullanılan bir yöntemdir. “Kuru kontak” terimi, çıkışta elektrik akımı veya gerilim kaynağının olmamasını vurgulamak için sıkça kullanılır. Basitliği ve uyumluluğu, endüstriyel otomasyon, bina yönetim sistemleri, güvenlik sistemleri ve daha birçok uygulamada pratik bir seçenek olmasını sağlar. MTP-X10K-NA’nın kuru kontak çıkışı, harici bir cihazı (örneğin bir damperi) kontrol etmek veya bir motorun etkinleştirilmesini ve devre dışı bırakılmasını kolaylaştırmak amacıyla kullanılır. Potansiyometre düğmesinin bütünüyle saat yönünün tersine çevrilmesi açık bir kuru kontak sağlarken, saat yönünde çevrilmesi kontağı kapatır ve böylece ilgili ekipmanı düzenler.
KAPALI (OFF) konumu ne sağlar?
Döner düğme bir OFF (KAPALI) konumuna sahiptir; tamamen saat yönünün tersine çevrildiğinde, “OFF” konumunda bir tıklama sesi duyulur. Bu konumdayken kuru kontak çıkışı açıktır ve direnç çıkış değeri 0 KΩ’dir. Yani bu konumda çıkış 0 Volt'tur.
Cihazın kurulumu ve montajı neden kolaydır?

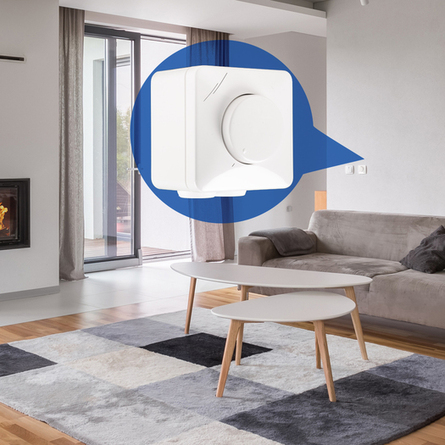

MTP-X10K-NA, kanıtlanmış teknoloji ve tasarımıyla son derece kolay bir kurulum sunar. Özel kutu tasarımı sayesinde bu potansiyometre hem yüzey hem de gömme montaj için uygundur. Yani kutuyu dolgu bir duvara, alçıpana veya hatta ahşap bir panoya monte edebilirsiniz. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. MTP-X10K-NA, hem yüzey hem de gömme montajı bir araya getirdiği için iki farklı ürün versiyonuna ihtiyaç yoktur! Koruma sınıfı, gömme montaj için IP44 ve yüzey montajı için IP54’tür. Ayrıca, iç mekan tarzına uyumludur ve oldukça şık görünür. Temizliği sadece nemli bir bezle kolayca yapılabilir.
MTP-X10K-NA, kanıtlanmış teknoloji ve tasarımıyla son derece kolay bir kurulum sunar. Özel kutu tasarımı sayesinde bu potansiyometre hem yüzey hem de gömme montaj için uygundur. Yani kutuyu dolgu bir duvara, alçıpana veya hatta ahşap bir panoya monte edebilirsiniz. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. MTP-X10K-NA, hem yüzey hem de gömme montajı bir araya getirdiği için iki farklı ürün versiyonuna ihtiyaç yoktur! Koruma sınıfı, gömme montaj için IP44 ve yüzey montajı için IP54’tür. Ayrıca, iç mekan tarzına uyumludur ve oldukça şık görünür. Temizliği sadece nemli bir bezle kolayca yapılabilir.

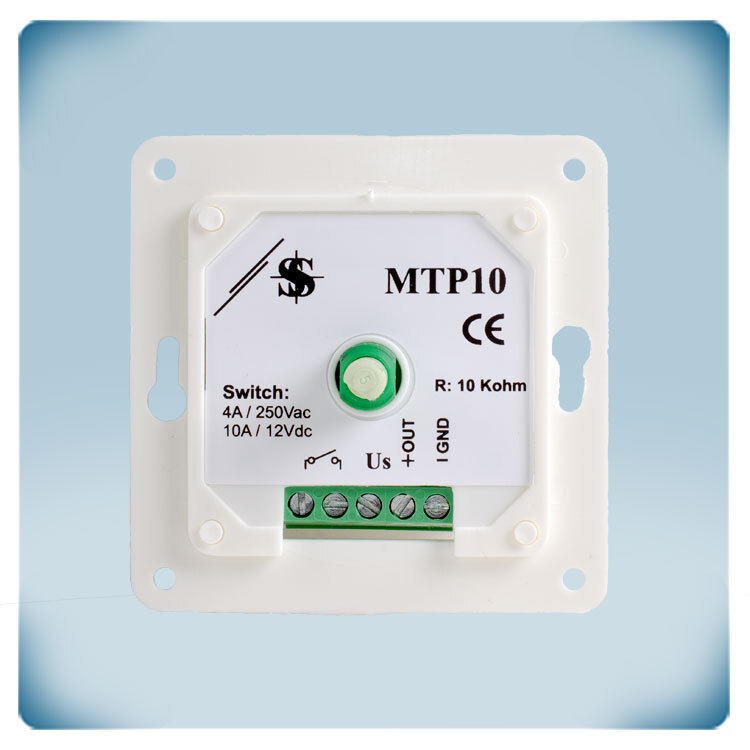

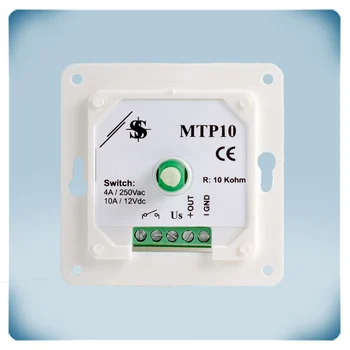

Vida terminal blokları, kabloları bağlama işlemini basitleştirir. Lehim yapma gereksinimi olmadan güvenli ve güvenilir bağlantılar sağlar ve böylece kurulum daha basit hale gelir. Çok farklı tellere uygundur ve bakım ve onarımları kolaylaştırır. Bir bağlantının ayarlanması veya değiştirilmesi gerekiyorsa, bunu özel araçlar veya ekipman olmadan sahada yapabilirsiniz.
Potansiyometreyi çalıştırmak için ihtiyacınız olan tek şey biraz genel bilgi ve beceridir.
