Galvanik izolasyonlu transformatör 230 VAC | 24 VAC | 40 VA
Ürün açıklaması
Galvanik izolasyonlu transformatör, iki veya daha fazla elektrik devresi arasında elektriksel izolasyon sağlayan bir cihazdır. Galvanik olarak izole edilmiş transformatörler, birincil ve ikincil taraflar arasında tam ayrımı garanti eden ekstra bir yalıtım katmanına sahiptir. Bu izolasyon, elektriksel gürültü veya voltaj yükselmelerinin aktarılmasını önleyerek bağlı ekipman için yüksek düzeyde güvenlik ve koruma sağlar.
Bu tek fazlı güvenlik transformatörü, 230 VAC birincil (giriş) voltajı ile 24 VAC ikincil (çıkış) voltajı arasında güvenli elektrik yalıtımı sağlar. Birincil sargıda yerleşik bir PTC ile aşırı yük ve kısa devrelere karşı korunur. Transformatörün görünür güç kapasitesi 40 VA'dır (volt-amper).
Galvanik izolasyonlu transformatörlerin çeşitli endüstrilerde çok sayıda uygulaması vardır. Tıbbi ekipman, endüstriyel kontrol sistemleri, yenilenebilir enerji sistemleri ve ses ekipmanlarının kullanımı başlıca uygulamalardan birkaçıdır.

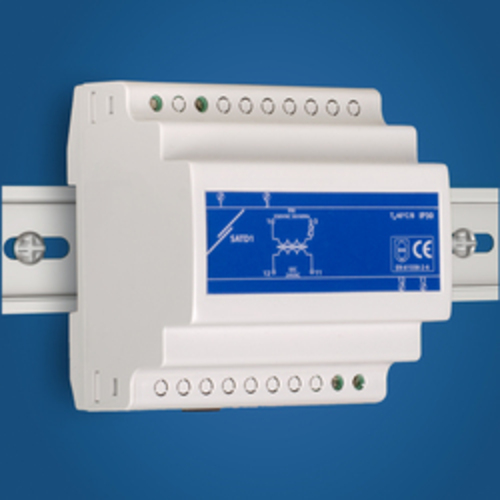

Kutusu, standart bir DIN rayı üzerindeki bir elektrik kabinine monte edilebilir. Transformatör, nem ve toza karşı IP30 koruması sunar.
Ek özellikler ve açıklama
SATD1 serisi, T35 DIN raya montaj için tasarlanmış kompakt tek fazlı güvenlik izolasyon transformatörlerinden oluşan özel bir ürün grubudur. Bir elektrik devresinde giriş ile çıkış arasında güvenli elektriksel izolasyon sağlar. Bu izolasyon, özellikle kullanıcıları elektrik çarpmasından korumanın gerekli olduğu uygulamalarda güvenlik açısından çok önemlidir. Transformatörler, Güvenli alçak gerilim (SELV) ve Koruyucu alçak gerilim (PELV) devreleri oluşturmak için uygundur.
SATD1 serisi, belirli güvenlik özelliklerine sahip, kompakt ve DIN raya monte edilebilen güvenlik izolasyon transformatörlerinin gerekli olduğu uygulamalar için çok uygundur. 230 VAC şebekeye bağlanan ve bağlı cihazlara 12 VAC ±%5 veya 24 VAC ±%5 çıkış gerilimi sağlayan, transformatör tabanlı güç kaynağı modülleri olarak görev yaparlar.
SELV ve PELV nedir?
Güvenli alçak gerilim (SELV), normal koşullarda ve tek arıza durumunda güvenli kabul edilen bir gerilim seviyesini ifade eder. Yani devrede bir arıza meydana gelse bile gerilim güvenli aralıkta kalır. SELV için belirli gerilim eşiği bölgeye ve standarda göre değişebilir, ancak genellikle 30 V veya altı olarak belirlenir.
Koruyucu alçak gerilim (PELV) de elektrik devreleri için kullanılan başka bir güvenlik sınıflandırmasıdır. SELV gibi, PELV devreleri de doğrudan temas için güvenli bir gerilim seviyesinde çalışır. Ancak PELV, belirli koşullar altında SELV'e göre biraz daha yüksek bir gerilim seviyesine izin verir. Önemli olan, gerilimin elektrik çarpması riski oluşturacak bir seviyeyi aşmamasıdır.
Bu güvenlik standartlarına uygunluk, elektrik çarpmalarını önlemeye yardımcı olur ve elektrik tesisatlarıyla etkileşime giren kişilerin güvenliğini sağlar.
Galvanik izolasyon nedir?
Primer ve sekonder sargılar galvanik olarak izole edilmiştir. Bu, sekonder gerilimin ve beslenen cihazın şebekeden izole olduğu anlamına gelir. Bu durum elektriksel gürültüyü bastırır ve elektrik çarpmasına karşı koruma sağlar. Özel bir emprenye kaplaması, transformatörden kaynaklanan elektriksel gürültüyü azaltır.
SATD1 transformatörleri kendilerini kısa devre ve aşırı yükten nasıl korur?
SATD1 serisi kısa devre ve aşırı yük korumalıdır. Bu koruma, primer sargıya entegre edilmiş bir Pozitif Sıcaklık Katsayılı (PTC) eleman ile sağlanır. PTC elemanları sıcaklık değişimlerine tepki veren termistörlerdir ve aşırı akıma ve olası hasara karşı bir güvence sağlar. PTC elemanlarının özelliklerinden biri, aşırı büyük bir akım geçtiğinde kendi kendine ısınması ve direncinin çok yükselmesidir. Bir motor aşırı yüklendiğinde veya motorun dönüşü durduğunda (kilitlendiğinde) motordan aşırı akım geçer. Bu durum bobinde termal zorlanmaya yol açabilir. PTC elemanı, motorları bu tür aşırı akımlara karşı etkili biçimde koruyabilir. Kısa devre veya aşırı yük nedeniyle aşırı ısınma olması durumunda, entegre PTC probu kendini devre dışı bırakır.
Kurulumu kolaylaştıran nedir?
SATD1 serisi, endüstriyel ve kontrol panosu uygulamalarında çok yaygın olan DIN raya montaj için tasarlanmıştır. DIN ray montajı kurulumu basitleştirir ve elektrik bileşenlerinin panolarda verimli şekilde düzenlenmesini sağlar.
Cihazın kendi fabrikamızda üretilen muhafazası IP30 koruma sınıfı sağlayacak şekilde tasarlanmıştır.
Muhafazayı monte etmek için cihazın arkasındaki kilitleme klipsine basmanız yeterlidir. Bu, elektrik bileşenlerini standart bir şekilde düzenleme ve sabitleme yönündeki yaygın uygulamalarla uyumludur ve çeşitli ortamlarda güvenilirlik ile bakım kolaylığı sağlar.
