Ürün veri sayfası
Frekans invertörü 230 V | 7,0 A | 0,75 kW | IP66
Ürün açıklaması
Tek fazlı motorlar için değişken frekanslı sürücü. Maksimum motor akımı 7 A'dir. Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir.
Konfigürasyon 14 temel parametre ve uygulama makro fonksiyonları ile basitleştirilmiştir. Bu frekans sürücüsü, HVAC uygulamalarındaki fanları veya pompaları kontrol edebilir. Muhafaza toz geçirmez ve yıkamaya hazırdır. Kir ve su girişine karşı IP66 koruması sunar.
Soğutucu korozyona dayanıklıdır. Bu frekans invertörü, tek fazlı kalıcı bölünmüş kapasitör motorlarını ve gölgeli kutuplu endüksiyon motorlarını kontrol edebilir. Besleme gerilimi 230 VAC'dir. Entegre EMC filtresi Sınıf C1'dir. Üretici kodu: ODE-3-120070-1F1A-01
Ek özellikler ve açıklama
Kullanıcı dostu değişken hız kontrolü
Değişken fan hızı kontrolörü sadece motor voltajını düzenler. Bir frekans invertörü, motor voltajına ek olarak motor frekansını da kontrol eder. Bir yandan, optimum motor kontrolü ve daha enerji verimli çalışma avantajı vardır. Öte yandan, daha yüksek maliyet ve devreye almadan önce bazı gerekli parametreleri ayarlama ihtiyacı vardır.
Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı mümkün olduğunca kullanıcı dostu hale getirmek için uygulama makro fonksiyonları oluşturulmuştur. Ana ayarlar 14 temel parametre olarak gruplandırılmıştır - bunlar muhafazadaki yardım kartında bulunabilir.
Tek fazlı motorların kickstart hızlandırması

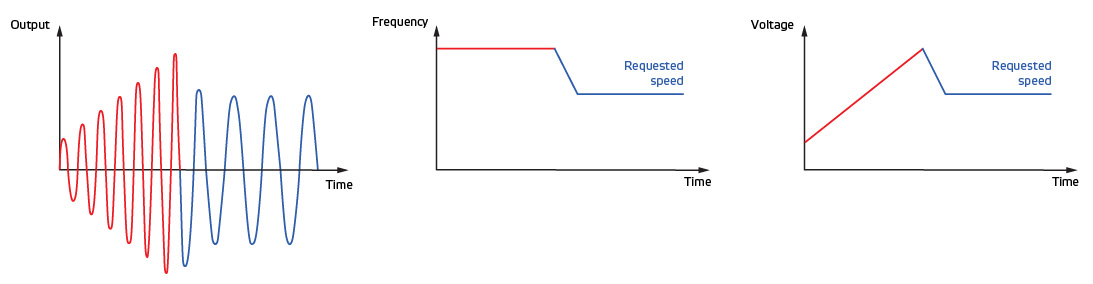

Bu frekans invertörü Kalıcı Bölünmüş Kapasitör veya gölge kutuplu tek fazlı endüksiyon motorlarını kontrol eder. Tek fazlı bir besleme gerilimi (110 - 240 VAC) gerektirir ve yüksek başlatma torkunun gerekli olmadığı uygulamalar için tasarlanmıştır. Tipik uygulamalar fanlar, üfleyiciler, santrifüj pompalar (yüzme havuzları), duman aspiratörleri, hava akış kontrolörleri vb. Bu frekans invertörü, tek fazlı motorların güvenilir akıllı yol vermesini sağlamak için devrim niteliğinde bir motor kontrol stratejisi kullanır. Tek fazlı motorların güvenilir bir şekilde başlatılmasını sağlamak için sürücü, frekansı ve gerilimi istenen çalışma noktasına düşürmeden önce, sabit bir başlatma frekansını korurken başlangıçta motor gerilimini nominal gerilime hızlandırır. Bu hızlandırma yöntemi, kick-start hızlandırma ile karşılaştırılabilir. Tek fazlı motorlar yalnızca bir dönüş yönünde çalıştırılabilir.
DIN rayı veya yüzeye montaj için IP20 muhafaza
Muhafaza yüksek kaliteli plastikten yapılmıştır. Tasarım, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesini sağlar. Muhafaza, kir ve nem girişine karşı IP20 koruma derecesi sunar. Bu cihazı bir elektrik kabinine kurmanızı ve ortam sıcaklığının -10 - 40 °C aralığında kalmasını sağlamanızı öneririz.
Bir uygulama örneği
Bu uygulama örneği fan hızının nasıl kontrol edileceğini açıklamaktadır. T1, T2 ve T4'e giden 24V güç kaynağı içindir. Sol kontak (T2) fanı başlatır / durdurur. Sağ kontak (T4) kapalı olduğunda, fan önceden tanımlanmış sabit hızda çalışır (parametre 20'de ayarlanabilir). Sağ kontak açık olduğunda, fan hızı 10K potansiyometre aracılığıyla manuel olarak seçilebilir veya bir HVAC sensörü (0-10 Volt sinyal) aracılığıyla talebe dayalı olarak düzenlenebilir. Sağdaki kablo bağlantı şeması 10K potansiyometre bağlantısını göstermektedir. T5, 10K potansiyometre bağlanması durumunda 10V güç kaynağı içindir; T6 ve T7 ise analog bir sinyal aracılığıyla fan hızını seçmek için kullanılabilir. Kablolama tamamlandıktan sonra, bağlı motorun özelliklerini 1 - 10 parametrelerine girersiniz. Motor artık çalıştırılabilir!
Darbe-genişlik modülasyonu
Frekans invertörleri, motor voltajını ve motor frekansını darbe genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC voltajını DC voltajına dönüştürür. Bir frekans invertörü, mevcut enerji için bir tampon tank olarak görülebilecek bir DC baraya sahiptir. Bu tampon depo hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji tarafından doldurulur. Bu DC gerilimi IGBT'ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT'ler veya Yalıtımlı Kapı Bipolar Transistörler, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kapı terminaline sahip bipolar transistörlerdir.
IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji tasarruflu çalışma sağlar.
Standart dahili EMC filtre sınıfı C1
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu frekans invertörü ayrıca entegre bir fren kıyıcı ile donatılmıştır. Bu, gerektiğinde yavaşlama süresini azaltmak için bir fren direncinin bağlanmasını mümkün kılar. Sentera HVAC sensörleri analog giriş veya Modbus RTU iletişimi üzerinden bağlanabilir.
