Ürün veri sayfası

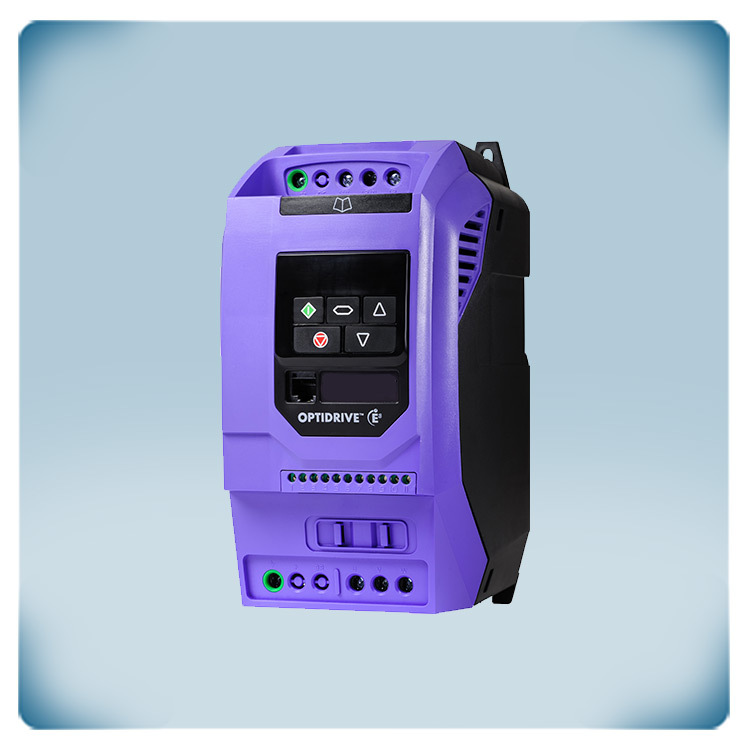

Frekans invertörü | 10,5 A | 2,2 kW | IP20
Ürün açıklaması
Üç fazlı, 230 Volt motorlu fanları veya santrifüj pompaları düzenlemek için kullanılabilen HVAC uygulamalarına yönelik basit frekans sürücüsü. Üç fazlı 230 Volt motorları kontrol etmek için frekans sürücüsünün tek fazlı 230 Volt besleme gerilimine ihtiyacı vardır. Frekans sürücüsü, tek fazlı 230 Volt beslemeyi motor için üç fazlı 230 Volt beslemeye dönüştürür.
Maksimum (birleşik) akımı 10,5 A olan motorlar bu sürücü tarafından kontrol edilebilir. IE3, IE4, sabit mıknatıslı, fırçasız DC veya senkron relüktans motorları kontrol etmek için tasarlanmıştır; tüm bu motor tipleri bu frekans invertörü tarafından çalıştırılabilir.
Motor hızını ayarlamak için kullanıcı dostu tuş takımı veya girişler kullanılabilir. Dijital bir giriş açılarak önceden belirlenmiş bir motor hızı seçilebilir. Motor hızının 0-10 Volt sinyal ile tanımlanması ek bir seçenektir. Tüm bunlar 14 temel parametre ve uygulama makro fonksiyonları yardımıyla daha kolay yapılandırılabilir.
Kutu, bir elektrik kabinine DIN rayına monte edilebilir. Toz girişine karşı IP20 koruma sağlar. Entegre EMC filtresi Sınıf C1'dir.
Üretici kodu: ODE-3-220105-1F42
Ek özellikler ve açıklama
Frekans invertörleri ve diğer hız kontrol cihazları arasındaki temel farklar nelerdir?
Değişken fan hızı kontrolörü sadece motor voltajını düzenler. Bir frekans invertörü, motor voltajına ek olarak motor frekansını da kontrol eder. Bir yandan, optimum motor kontrolü ve daha enerji verimli çalışma avantajı vardır. Öte yandan, daha yüksek maliyet ve devreye almadan önce bazı gerekli parametreleri ayarlama ihtiyacı vardır. Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı mümkün olduğunca kullanıcı dostu hale getirmek için uygulama makro fonksiyonları oluşturulmuştur. Ana ayarlar 14 temel parametre olarak gruplandırılmıştır; bunlar kutudaki yardım kartında bulunabilir.
Cihazın kutu özellikleri ve montaj seçenekleri nelerdir?
Kutu yüksek kaliteli plastikten üretilmiştir. Tasarım, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesini sağlar. Kutu, kir ve nem girişine karşı IP20 koruma derecesi sunar. Bu cihazı bir elektrik kabinine kurmanızı ve ortam sıcaklığının -10 - 40 °C aralığında kalmasını sağlamanızı öneririz.
Cihazın kullanım kolaylığı ve uygulama alanları nelerdir?
Bu uygulama makrolarından biri seçildiğinde, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamak sizi kurtarır. Bu işlevler uygulama makrolarında önceden tanımlanmıştır. Yüksek başlatma torkunun gerekli olmadığı yerlerde ideal enerji tasarrufu çözümü sunarlar. Tipik uygulamalar AC fanlar, üfleyiciler, santrifüj pompalar, duman aspiratörleri ve hava akış kontrolörleridir.
Varsayılan olarak, motoru başlatmak için giriş 1 kullanılır. Fan hızını ayarlamak için 5, 6 ve 7 numaralı terminallere isteğe bağlı 10K potansiyometre bağlanabilir.
Giriş 3 etkinleştirildiğinde, motor parametre 20'de önceden tanımlanan hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı olmadığında), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.
Frekans invertörleri motor voltajını ve frekansını hangi teknolojiyle kontrol eder?
Frekans invertörleri, motor voltajını ve motor frekansını darbe genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC voltajını DC voltajına dönüştürür. Bir frekans invertörü, mevcut enerji için bir tampon tank olarak görülebilecek bir DC baraya sahiptir. Bu tampon depo hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji tarafından doldurulur. Bu DC gerilimi IGBT'ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT'ler veya Yalıtımlı Kapı Bipolar Transistörler, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kapı terminaline sahip bipolar transistörlerdir. IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji tasarruflu çalışma sağlar.
Bu frekans invertörü tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 endüksiyon motorlarını kontrol eder. Bunun yanı sıra, Sabit Mıknatıslı motorları, Fırçasız DC Motorları ve Senkron Relüktans Motorları da kontrol edebilir.
Cihazın elektromanyetik parazitlere karşı koruma özellikleri nelerdir?
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu, kirliliği engeller ve çevrede kurulu diğer elektronik cihazlarla etkileşimi azaltır. Ancak EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gereklidir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu, kirliliği engeller ve çevrede kurulu diğer elektronik cihazlarla etkileşimi azaltır. Ancak EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gereklidir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
