Montaj talimatı

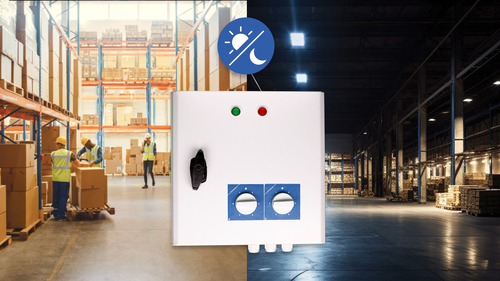

Fan hız kontrolörü 400 V | gündüz/gece fonksiyonu | 1,5 A
Ürün açıklaması
Bu cihaz, toplamda maksimum 1,5A akıma sahip 400V motorlar için tasarlanmış iki hızlı bir kontrolördür. İki adet 5 kademeli şalteri sayesinde ideal fan hızları arasında kuru kontak girişiyle kolayca geçiş yapmanızı sağlar.
Motorun aşırı ısınması durumunda termal kontak (TK) koruması sistemi otomatik olarak durdurur ve sıcaklık normale döndüğünde motor kendiliğinden yeniden başlar. Elektrik kesintisi yaşanması halinde ise güç geri geldiğinde cihaz çalışmaya kaldığı yerden otomatik olarak devam eder.
Fan hızı, ototransformatörler aracılığıyla motor voltajı düşürülerek kontrol edilir. Bu yöntem, motorun tamamen sessiz çalışması için gerekli olan mükemmel bir sinüzoidal çıkış voltajı üretir.
Cihaz, harici ekipmanları çalıştırmak veya durum bildirimleri tetiklemek için alarm ve kontrolsüz çıkışlara sahiptir. IP54 koruma sınıfına sahip yüzeye montaj kasası, toz ve neme karşı dayanıklılık sağlayarak zorlu ortamlara uyum gösterir.
Ek özellikler ve açıklama
SC2A4 kontrol cihazı, fan hızını düzenlemek için iki anahtarı nasıl kullanır?
SC2A4, ototransformatör teknolojisini kullanarak 400 V, üç fazlı fanları kontrol etmek için tasarlanmıştır. Seri, iki optimum fan hızını seçmek için iki ayrı 5 kademeli döner anahtar kullanır. Bu hızlar, gün boyunca yüksek hız ve gece boyunca düşük hız gibi farklı senaryolar için seçilebilir. Motor aktifken seçilen hızlar arasında geçiş yapmak için bir kuru kontak girişi kullanılır. Örneğin, harici bir saat gündüz yüksek hıza ve gece düşük hıza geçişi tetikleyebilir.
SC2A4, fan motorunu etkinleştirmek ve devre dışı bırakmak için uzaktan kontrolü nasıl sağlar?
Fan motoru iki giriş kullanılarak uzaktan etkinleştirilebilir veya devre dışı bırakılabilir: normalde açık ve normalde kapalı. Normalde açık girişe bir uzak anahtar bağlandığında, motoru etkinleştirebilir veya devre dışı bırakabilir. Benzer şekilde, normalde kapalı girişe bağlanan bir duman alarmı, bir duman alarmı olayı durumunda motoru devre dışı bırakacaktır. Bu, fan motorunun uzaktan kontrol edilmesinde esneklik sağlar.
Kontrol cihazının düzenlenmemiş çıkışının amacı ve işlevi nedir?
Kontrolör, motor etkinleştirildiğinde aktif hale gelen ek bir düzenlenmemiş çıkışa (tek faz, 230 VAC) sahiptir. Bu çıkış, çalışma göstergeleri veya damperler gibi harici cihazları kontrol etmek için kullanılabilir. Örneğin, fan motoru devre dışı bırakıldığında damper kapatılabilir ve fan motoru aktif olduğunda damper açılabilir.
Kontrol cihazının termal motor koruma (TK) özelliği aşırı ısınmayı nasıl önler?
Kontrolör, motor sargılarındaki sıcaklığı ölçen termal motor kontaklarını (TK) izleyebilir. Motor aşırı ısınırsa, TK izleme işlevi hasarı önlemek için motoru devre dışı bırakacaktır. Motorda TK kontakları yoksa, kontrol ünitesinin TK terminalleri normal motor sıcaklığını simüle etmek için köprülenmelidir.
Alarm çıkışının işlevi nedir?
Aşırı ısınma gibi motor sorunları durumunda bir alarm çıkışı (230 VAC, 1 A) etkinleştirilir. Bu çıkış alarmlar oluşturabilir veya uyarı göstergelerini kontrol edebilir. Motor aşırı ısınırsa, TK izleme işlevi daha fazla hasarı önlemek için motoru devre dışı bırakacaktır.
Kontrol cihazı, güç kesintisi sırasında ve sonrasında ne yapar?
Bir güç kesintisi durumunda, kontrolör otomatik olarak kendini sıfırlayacaktır. Güç geri geldiğinde fan motoru otomatik olarak yeniden başlayacaktır. Bu, güç kesintilerinden sonra sistemin sorunsuz bir şekilde çalışmaya devam etmesini sağlar.
Üç fazlı fan motoru bağlantısı için temel kablolama yönergeleri nelerdir?
Üç fazlı bir fan motoru için kabloları bağlarken, doğru bağlantıları ve güvenli çalışmayı sağlamak için özel talimatlara uymak bir zorunluluktur. İlk olarak, motor uçlarını tanımlamalısınız. Çoğu durumda, üç fazlı motorlarda üç fazı temsil eden U, V ve W olarak etiketlenmiş altı uç bulunur. Kontrol ünitesine R, S ve T terminalleri kullanılarak güç verilirken, bu uçlar motora giden çıkışlar olarak işlev görür. Uygun kablolama yapılandırmasını belirlemek için motor etiketine veya teknik özelliklerine başvurmalısınız. Özellikle, motorun voltaj değerini kontrol edin ve mevcut güç kaynağı voltajıyla eşleştiğinden emin olun. Motor voltajına ve mevcut güç kaynağına bağlı olarak, motoru delta (Δ) veya wye (Y) konfigürasyonunda kablolamak gerekebilir. Motor isim plakası veya üreticinin belgeleri, belirli motor modeliniz için uygun kablolama yapılandırması hakkında rehberlik sağlamalıdır. Ayrıca, yerel elektrik yönetmeliklerinde belirtilen topraklama yönergelerine uymak önemlidir. Tipik olarak, üç fazlı motorlar güvenlik amacıyla uygun topraklama gerektirir. Bu yönergeleri izleyerek, üç fazlı fan motorunuzun kablolamasının doğru şekilde yapılmasını ve güvenli çalışma elde edilmesini sağlayabilirsiniz.
Kontrol cihazının muhafaza, koruma ve kurulum özellikleri nelerdir?
Seri, dış mekanik darbelere karşı dayanıklı olacak şekilde tasarlanmış çelik saç kasalara sahiptir. Yapılarından veya içindeki öğelerden ödün vermeden kazara çarpmalara, çarpışmalara veya diğer fiziksel güçlere dayanabilirler. Bu özellik, bu tür etki riskinin daha yüksek olduğu ortamlarda özellikle önemlidir ve ekteki bileşenlerin korunmasını sağlar. Kasalar, sadece estetik bir çekicilik sağlamakla kalmayıp aynı zamanda korozyona ve diğer çevresel faktörlere karşı ekstra bir koruma katmanı görevi gören bir boya kaplamasına sahiptir. Boya kaplaması, kasanın dayanıklılığını ve uzun ömürlülüğünü artırmaya yardımcı olur. Kasa EN 62208 sertifikalıdır ve yüzeye montaj için tasarlanmıştır. Kir, toz ve nem girişine karşı koruma sağlayan bir IP54 koruma derecesi sunar.
