Variateur de vitesse à autotransformateur 1,5 A | bi-horaire | 400 V
Description du produit

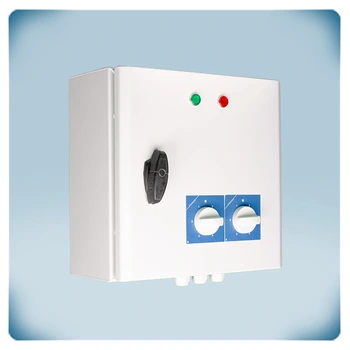

Variateur à deux vitesses conçu pour des moteurs 400 V avec un courant maximum combiné de 1,5 A. Il dispose de deux commutateurs distincts à 5 positions, permettant de sélectionner deux vitesses de ventilation idéales. Il est possible de commuter entre ces deux vitesses via une entrée par contact sec pendant que le moteur tourne.
Le variateur possède une fonction de surveillance par contact thermique (TK) qui arrête automatiquement le moteur en cas de surchauffe. Lorsque la température revient à un niveau sûr, le moteur se réinitialise. En cas de coupure de courant, le régulateur assure le redémarrage automatique du moteur dès le rétablissement de l'alimentation.
La vitesse du ventilateur est régulée par la réduction de la tension du moteur grâce à des autotransformateurs. Cette méthode produit une tension de sortie parfaitement sinusoïdale, essentielle pour un fonctionnement silencieux du moteur.
Ce variateur offre des sorties d'alarme et des sorties non régulées utilisables pour contrôler des dispositifs externes. Ces sorties peuvent déclencher des alertes ou confirmer le fonctionnement normal. Le boîtier de l'unité est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité, ce qui le rend adapté à divers environnements.
Spécifications et descriptions supplémentaires
Comment le variateur SC2A4 utilise-t-il deux commutateurs pour réguler la vitesse du ventilateur ?

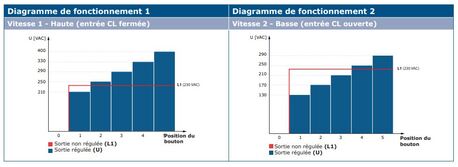

Le SC2A4 est conçu pour réguler des ventilateurs triphasés 400 V en utilisant la technologie des autotransformateurs. La série utilise deux commutateurs rotatifs à 5 positions séparés pour sélectionner deux vitesses de ventilation optimales. Ces vitesses peuvent être sélectionnées pour différents scénarios, comme une vitesse élevée pendant la journée et une vitesse basse pendant la nuit. Une entrée par contact sec est utilisée dans un objectif de commuter entre les vitesses sélectionnées lorsque le moteur est actif. Par exemple, une horloge externe peut déclencher la commutation vers la vitesse élevée le jour et vers la vitesse basse la nuit.
Comment le SC2A4 permet-il le contrôle à distance pour l'activation et la désactivation du moteur du ventilateur ?
Le moteur du ventilateur peut être activé ou désactivé à distance à l'aide de deux entrées : normalement ouverte et normalement fermée. Lorsqu'un interrupteur à distance est connecté à l'entrée normalement ouverte, il peut activer ou désactiver le moteur. De même, un détecteur de fumée connecté à l'entrée normalement fermée désactive le moteur en cas d'alerte de fumée. Cela offre une flexibilité pour contrôler le moteur du ventilateur à distance.
Quel est l'objectif et la fonction de la sortie non régulée du variateur ?
Le variateur dispose d'une sortie non régulée supplémentaire (monophasée, 230 VAC) qui devient active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des dispositifs externes, tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le moteur du ventilateur est désactivé, le registre peut être fermé, et lorsque le moteur du ventilateur est actif, le registre peut être ouvert.
Comment la fonction de protection thermique du moteur (TK) du variateur prévient-elle la surchauffe ?
Le variateur peut surveiller les contacts thermiques du moteur (TK) qui mesurent la température dans les enroulements du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement. Si le moteur ne dispose pas de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Quelle est la fonction de la sortie d'alarme ?
Une sortie d'alarme (230 VAC, 1 A) est activée en cas de problèmes de moteur, tels qu'une surchauffe. Cette sortie peut générer des alertes ou contrôler des indicateurs d'avertissement. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter des endommagements supplémentaires.
Que se passe-t-il pour le variateur pendant et après une coupure de courant ?
En cas de coupure de courant, le variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur du ventilateur redémarre automatiquement. Cela garantit que le système continue de fonctionner sans interruption après des perturbations de l'alimentation.
Quelles sont les consignes de câblage clés pour le raccordement d'un moteur de ventilateur triphasé ?
Lors du raccordement des câbles d'un moteur de ventilateur triphasé, il est d'une très grande importance de respecter les instructions spécifiques pour garantir des connexions appropriées et un fonctionnement sûr. En premier lieu, vous devez identifier les fils du moteur. Dans la plupart des cas, les moteurs triphasés possèdent six fils étiquetés U, V et W, représentant les trois phases. Ces fils servent de sorties vers le moteur, tandis que le variateur est alimenté via les bornes R, S et T. Pour déterminer la configuration de câblage appropriée, vous devez vous référer à la plaque signalétique ou aux spécifications du moteur. Plus précisément, vérifiez la tension nominale du moteur et assurez-vous qu'elle correspond à la tension d'alimentation disponible.
Selon la tension du moteur et l'alimentation électrique disponible, il peut être nécessaire de câbler le moteur en configuration triangle (Δ) ou en configuration étoile (Y). La plaque signalétique du moteur ou la documentation du fabricant doit fournir des indications sur la configuration de câblage adaptée à votre modèle de moteur spécifique.
De plus, il est important de respecter les directives de mise à la terre définies par les codes électriques locaux. Généralement, les moteurs triphasés nécessitent une mise à la terre appropriée pour des raisons de sécurité. En suivant ces consignes, vous pouvez vous assurer que le câblage de votre moteur de ventilateur triphasé est correctement exécuté et qu'un fonctionnement sécurisé est assuré.
Quelles sont les caractéristiques du boîtier, de la protection et de l'installation du variateur ?

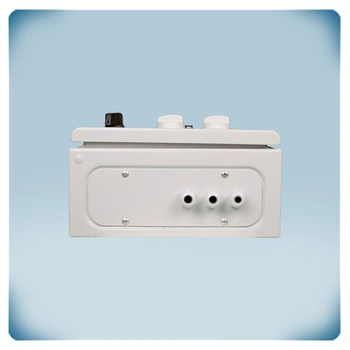

La série dispose de boîtiers en tôle d'acier conçus pour résister aux impacts mécaniques externes. Ils peuvent supporter des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre leur structure ou les composants internes. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est élevé, garantissant la protection des composants intégrés. Les boîtiers bénéficient d'une finition peinte, qui n'offre pas seulement un aspect esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte contribue à améliorer la durabilité et la durée de vie prolongée du boîtier. Le boîtier est certifié EN 62208 et conçu pour un montage en surface. Il bénéficie d'un indice de protection IP54, le protégeant contre la pénétration de saleté, de poussière et d'humidité.
