Ürün veri sayfası

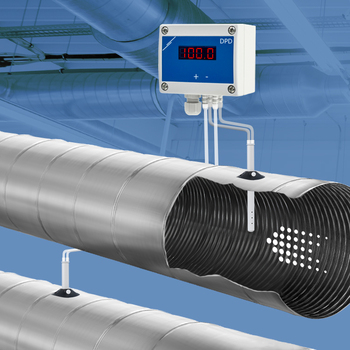

Ekranlı 10 kPa - 24 VAC veya VDC beslemeli çift basınç transmitteri
Ürün açıklaması
Çift Ölçüm Yeteneği: Bu sensör, iki girişi aracılığıyla diferansiyel basıncı veya hava hacmi akışını ölçer. Ayrıca bir Pitot tüpü setine bağlandığında hava hızı okumalarını da destekler.
Esnek Çıkışlar ve Uzaktan Yapılandırma: Ölçülen değerler, iki analog çıkış (0-10 VDC, 0-20 mA veya %0-100 PWM arasında seçilebilir) ve Modbus RTU iletişimi aracılığıyla iletilir. Tüm parametreleri Modbus RTU kullanarak uzaktan ayarlayabilir ve izleyebilirsiniz.
Entegre Ekran: Gerçek zamanlı ölçüm görselleştirmesi için kullanışlı bir 7 segmentli LED ekrana sahiptir.
Esnek Güç Kaynağı: Cihaz, 24 VAC veya 24 VDC besleme gerilimi ile çalışır.
Tipik Uygulama ve Aralığı: Genellikle havalandırma sistemlerinde veya Klima Santrallerinde (AHU) beslenen ve çekilen hava hacmi akışını izlemek için kullanılır ve 0 ila 10.000 Pa basınç aralığına sahiptir.
Ek özellikler ve açıklama
Bu Sensör Neleri Ölçebilir ve Hesaplayabilir?
Bu sensör aynı anda iki farklı konumdaki fark basıncı [Pa] ölçer. Ölçümlere dayanarak, hava hacmi akışı [m³/saat] veya hava hızı [m/s] hesaplanabilir.
Fanın K faktörüne dayalı olarak hava hacmi akışını hesaplamak için, PSET-PVC-200 veya PSET-QF-200 tipi isteğe bağlı bağlantı setini kullanın.
Bu bağlantı seti, fark basıncını ölçmek için de kullanılabilir. Hava hacmi akışını kanal kesitine [cm²] veya hava hızına [m/sn] dayalı olarak hesaplamak için PSET-PTS-200 veya PSET-PTL-200 tipi isteğe bağlı bağlantı setini kullanın.
Ölçülen Değerler Nasıl Görüntülenir ve İletilir?
Ölçülen değerler analog çıkışlar ve Modbus RTU iletişimi aracılığıyla iletilir. Her iki değer de 7 segmentli LED ekranda dönüşümlü olarak gösterilir. Ekran Modbus RTU
üzerinden devre dışı bırakılabilir.
Analog Çıkış Yetenekleri ve Varsayılan Ayarları Nelerdir?
Bu sensörün iki analog çıkışı vardır. Her çıkış ölçülen fark basıncını, hava hacmi akışını veya hava hızını orantılı olarak iletir. Bu sensörün varsayılan aralığı 0 ila 10.000 Pa'dır. Varsayılan olarak, her çıkış 0 Pa'da 0 V ve 10.000 Pa'da 10 V iletir. Bu aralık, çıkış tipleri ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.
Başlıca Uygulama Alanları ve Bağlantı Seçenekleri Nelerdir?
Bu sensör, iki farklı konumdaki hava hacmi akışını aynı anda ölçer. Havalandırma sistemlerinde veya Isı Geri Kazanım Ünitelerinde (HRU) verilen ve çekilen hava hacmini izlemek için kullanılabilir. Bu sensör bir Sentera internet ağ geçidi üzerinden internete bağlanabilir. Bu, verilerin kaydedilmesini veya ayarların uzaktan yapılmasını mümkün kılar.
Güç Kaynağı ve Kablolama Gereksinimleri Nelerdir?
Besleme gerilimi, her iki çıkış ve Modbus RTU iletişimi vidalı kelepçe terminal bloğu üzerinden bağlanabilir. Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Fiziksel ve Dayanıklılık Özellikleri Nelerdir?
Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Basınç bağlantı nozulları alüminyumdan üretilmiştir. Sensör kutusu, kir ve su girişine karşı IP65 koruma sağlar. Bu sensör duvara monte edilebilir.
Bu sensör aynı anda iki farklı konumdaki fark basıncı [Pa] ölçer. Ölçümlere dayanarak, hava hacmi akışı [m³/saat] veya hava hızı [m/s] hesaplanabilir.
Fanın K faktörüne dayalı olarak hava hacmi akışını hesaplamak için, PSET-PVC-200 veya PSET-QF-200 tipi isteğe bağlı bağlantı setini kullanın.
Bu bağlantı seti, fark basıncını ölçmek için de kullanılabilir. Hava hacmi akışını kanal kesitine [cm²] veya hava hızına [m/sn] dayalı olarak hesaplamak için PSET-PTS-200 veya PSET-PTL-200 tipi isteğe bağlı bağlantı setini kullanın.
Ölçülen Değerler Nasıl Görüntülenir ve İletilir?
Ölçülen değerler analog çıkışlar ve Modbus RTU iletişimi aracılığıyla iletilir. Her iki değer de 7 segmentli LED ekranda dönüşümlü olarak gösterilir. Ekran Modbus RTU
üzerinden devre dışı bırakılabilir.Analog Çıkış Yetenekleri ve Varsayılan Ayarları Nelerdir?
Bu sensörün iki analog çıkışı vardır. Her çıkış ölçülen fark basıncını, hava hacmi akışını veya hava hızını orantılı olarak iletir. Bu sensörün varsayılan aralığı 0 ila 10.000 Pa'dır. Varsayılan olarak, her çıkış 0 Pa'da 0 V ve 10.000 Pa'da 10 V iletir. Bu aralık, çıkış tipleri ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.
Başlıca Uygulama Alanları ve Bağlantı Seçenekleri Nelerdir?
Bu sensör, iki farklı konumdaki hava hacmi akışını aynı anda ölçer. Havalandırma sistemlerinde veya Isı Geri Kazanım Ünitelerinde (HRU) verilen ve çekilen hava hacmini izlemek için kullanılabilir. Bu sensör bir Sentera internet ağ geçidi üzerinden internete bağlanabilir. Bu, verilerin kaydedilmesini veya ayarların uzaktan yapılmasını mümkün kılar.
Güç Kaynağı ve Kablolama Gereksinimleri Nelerdir?
Besleme gerilimi, her iki çıkış ve Modbus RTU iletişimi vidalı kelepçe terminal bloğu üzerinden bağlanabilir. Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Fiziksel ve Dayanıklılık Özellikleri Nelerdir?
Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Basınç bağlantı nozulları alüminyumdan üretilmiştir. Sensör kutusu, kir ve su girişine karşı IP65 koruma sağlar. Bu sensör duvara monte edilebilir.
