Double transmetteur pression différentelle 10 kPa | écran, VCA | VCC
Description du produit
Ce transmetteur offre une fonctionnalité polyvalente, capable de mesurer la pression différentielle ou le débit d'air volumique via ses deux entrées. Lorsqu'il est utilisé avec un ensemble de tubes de Pitot, il peut également fournir des lectures de vitesse de l'air.
Les valeurs mesurées sont transmises par deux sorties analogiques, qui peuvent être configurées pour 0-10 VDC, 0-20 mA, ou 0-100% PWM. Pour le contrôle à distance, tous les paramètres peuvent être ajustés et surveillés à l'aide de la communication Modbus RTU. Le transmetteur comprend également un afficheur LED à 7 segments intégré pour une visualisation facile et en temps réel des mesures.
En général, il est utilisé afin de surveiller le débit volumique de l'air dans les systèmes de ventilation et les unités de traitement d'air (UTA). Le transmetteur a une plage de pression de 0 à 10 000 Pa et fonctionne sur une alimentation électrique flexible de 24 VAC ou 24 VDC
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur ?
Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.

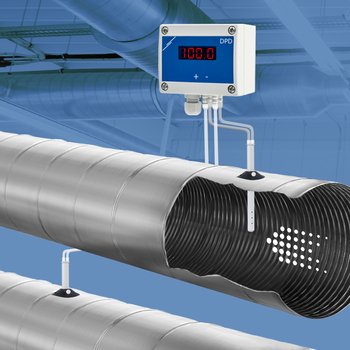

Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.
Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Comment les valeurs mesurées sont-elles affichées et transmises ?
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Quelles sont les capacités et les réglages par défaut des sorties analogiques ?
Le transmetteur de pression DPD est dispose de deux sorties analogiques, chacune capable de transmettre de manière proportionnelle les valeurs mesurées de la pression différentielle, du débit d'air volumique, ou de la vitesse de l'air.
Le transmetteur de pression DPD est dispose de deux sorties analogiques, chacune capable de transmettre de manière proportionnelle les valeurs mesurées de la pression différentielle, du débit d'air volumique, ou de la vitesse de l'air.
Par défaut, le transmetteur fonctionne dans une plage de 0 à 10 000 Pa, avec les sorties analogiques configurées pour transmettre 0 V à 0 Pa et 10 V à 10 000 Pa. Cette configuration par défaut assure la compatibilité avec les exigences de mesure standard. Cependant, les utilisateurs ont la flexibilité d'ajuster divers paramètres, y compris la plage de mesure, les types de sortie et d'autres réglages, via la communication Modbus RTU.
Quelles sont les applications clés et les options de connectivité ?

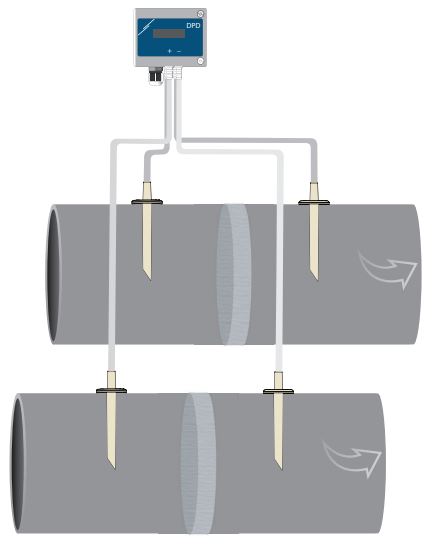

Le transmetteur de pression DPD offre la capacité de mesurer le débit d'air volumique dans deux emplacements distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et le volume d'air extrait dans divers systèmes tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC).
Le transmetteur de pression DPD offre la capacité de mesurer le débit d'air volumique dans deux emplacements distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et le volume d'air extrait dans divers systèmes tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC).
Cette fonctionnalité de double mesure permet une surveillance et un contrôle complets du flux d'air au sein de ces systèmes, facilitant un fonctionnement et une maintenance efficaces.
Ce transmetteur peut être connecté à Internet via une passerelle Internet Sentera. Cela rend possible l'enregistrement de données ou l'ajustement des paramètres à distance.
Quelles sont les Exigences d'Alimentation Électrique et de Câblage ?
Le bornier à vis facilite la connexion de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. Ce transmetteur peut être alimenté soit en 24 VDC soit en 24 VAC, il est bien conçu pour une configuration de connexion à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). De toute façon, il est important d'éviter de connecter cette masse commune à d'autres appareils alimentés par une tension DC continu.
Le bornier à vis facilite la connexion de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. Ce transmetteur peut être alimenté soit en 24 VDC soit en 24 VAC, il est bien conçu pour une configuration de connexion à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). De toute façon, il est important d'éviter de connecter cette masse commune à d'autres appareils alimentés par une tension DC continu.
Quelles sont les Caractéristiques Physiques et de Durabilité du Transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur offre une protection IP65 contre l'infiltration de saleté et d'eau. Ce transmetteur peut être monté au mur tant à l'intérieur qu'à l'extérieur.
