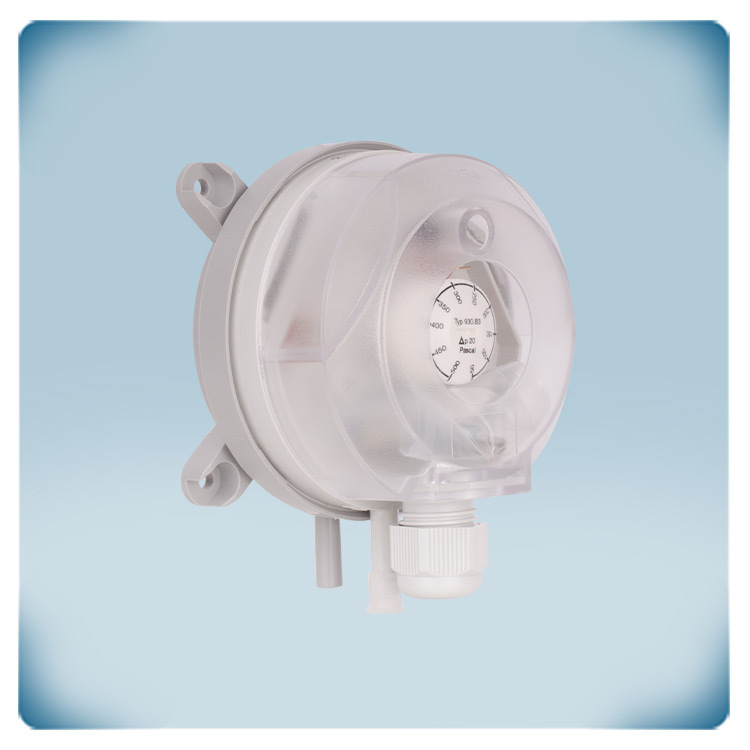

.webp "Hava akış dedektörü")

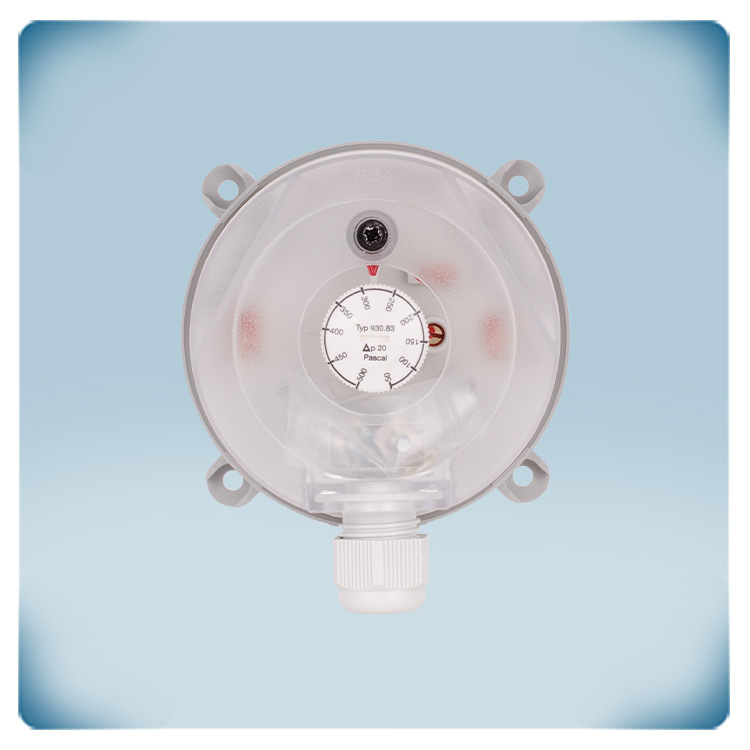

.webp "Tıkanmış hava filtrelerini tespit etmek için basınç şalteri")

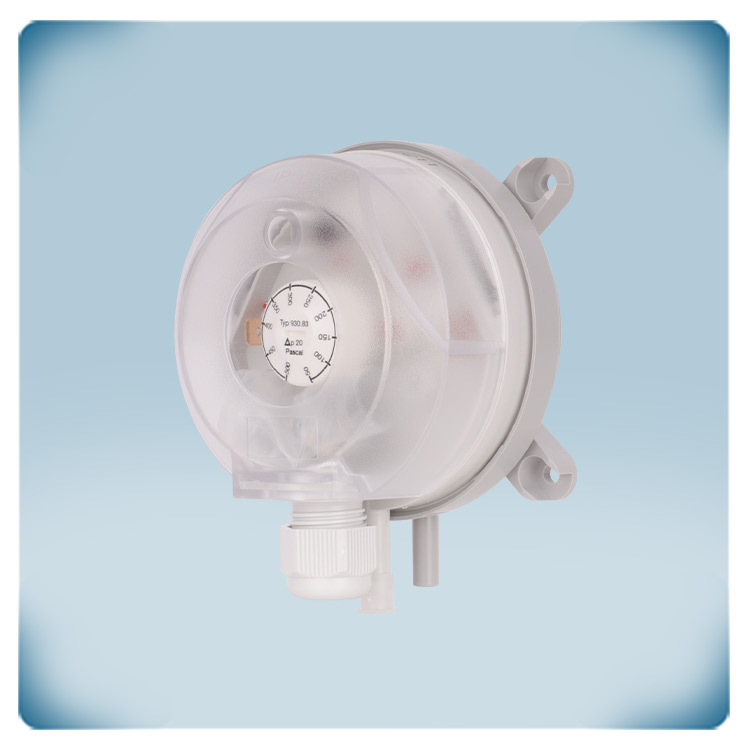

.webp "Fanın çalışmasını izlemek için basınç şalteri")

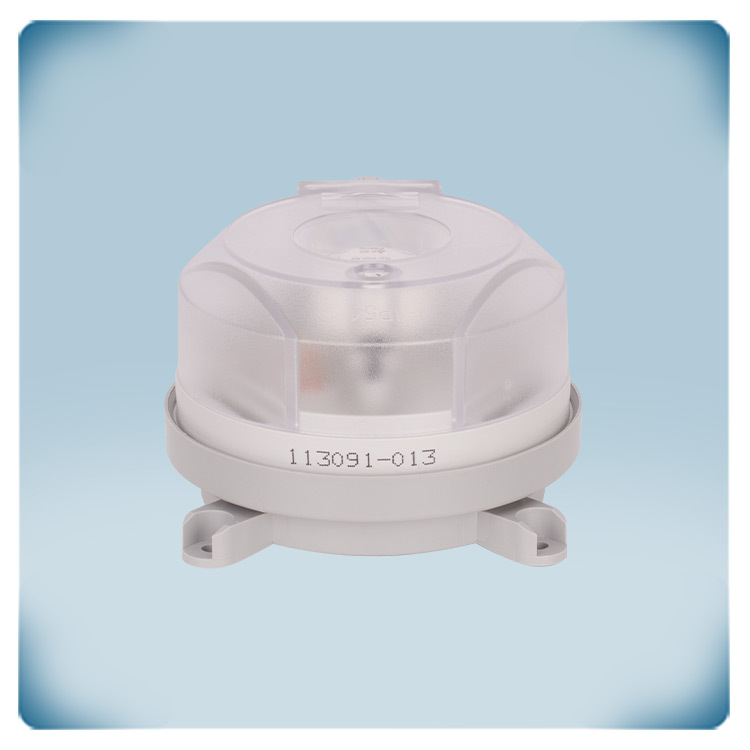

.webp "Hava akışını tespit etmek için basınç şalteri")

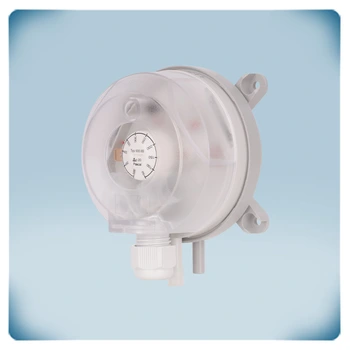

.webp "Basınç şalteri")
Montaj talimatı
Diferansiyel basınç anahtarı - 50 ila 500 Pa arasında ayarlanabilir
Ürün açıklaması
Aşırı basınç, vakum veya diferansiyel basıncı tespit etmek için fark basınç rölesi. Hava veya diğer yanıcı olmayan, agresif olmayan gazlar için kullanılabilir.
Anahtarlama basıncı ayar noktası, ölçeklendirilmiş kalibre edilmiş bir düğme ile ayarlanabilir. Bu versiyon 50 ila 500 Pa aralığındaki fark basıncını algılar.
Çıkış kontakları maksimum 1 A - 250 VAC dirençli bir yükü değiştirebilir.
Ek özellikler ve açıklama
Diferansiyel Basınç Anahtarları Nasıl Çalışır?
Diferansiyel basınç anahtarları, iki belirli nokta arasındaki basınç farklarını algılar. Bu anahtarlar, ilgili basınç kaynaklarına bağlı iki porta sahiptir ve böylece aralarındaki diferansiyel basıncı izlerler. Önceden tanımlanmış bir eşiğe ulaşıldığında, anahtarın içindeki diyafram bir devre bağlantısını kurmak veya kesmek için sapar. Devredeki bu değişiklik bir alarmı tetikleyerek kullanıcılara basınç değişimini bildirir. Kullanıcılar anahtarın set noktasını önceden ayarlayabilir veya yerinde ayarlayabilirler.
Diferansiyel basınç anahtarları, iki belirli nokta arasındaki basınç farklarını algılar. Bu anahtarlar, ilgili basınç kaynaklarına bağlı iki porta sahiptir ve böylece aralarındaki diferansiyel basıncı izlerler. Önceden tanımlanmış bir eşiğe ulaşıldığında, anahtarın içindeki diyafram bir devre bağlantısını kurmak veya kesmek için sapar. Devredeki bu değişiklik bir alarmı tetikleyerek kullanıcılara basınç değişimini bildirir. Kullanıcılar anahtarın set noktasını önceden ayarlayabilir veya yerinde ayarlayabilirler.
PSW Serisinin Temel Uygulamaları ve Özellikleri Nelerdir?
PSW serisi diferansiyel basınç anahtarları, havalandırma sistemleri ve klima santrallerinde fanları veya pompaları etkinleştirir ve devre dışı bırakır, ayrıca hava filtresi durumunu izler. Isı eşanjörlü klima santrallerinde üniteleri donmaya karşı veya kanal elektrikli ısıtıcılarını aşırı ısınmaya karşı korumak için de kullanılabilirler. Diferansiyel basınç değeri, anahtarın kapağının altındaki düğme kullanılarak ayarlanır.
PSW serisi diferansiyel basınç anahtarları, havalandırma sistemleri ve klima santrallerinde fanları veya pompaları etkinleştirir ve devre dışı bırakır, ayrıca hava filtresi durumunu izler. Isı eşanjörlü klima santrallerinde üniteleri donmaya karşı veya kanal elektrikli ısıtıcılarını aşırı ısınmaya karşı korumak için de kullanılabilirler. Diferansiyel basınç değeri, anahtarın kapağının altındaki düğme kullanılarak ayarlanır.
Bu seri, hava veya diğer yanıcı olmayan, aşındırıcı olmayan gazların aşırı basıncını, vakumunu ve diferansiyel basıncını izlemek için tasarlanmıştır. Özellikle filtreleri ve fanları izlemek, fan ısıtıcılarını aşırı ısınmaya karşı korumak, havalandırma hava kanallarında hava akışını kontrol etmek veya donmaya karşı koruma için uygundur.
PSET-PVC - bağlantı nozulları ve montaj vidaları seti ile 2 metrelik plastik borularla birleştirilebilirler.
Teknik Özellikler ve Kurulum Hususları Nelerdir?
Kuru kontak çıkışının ortalama servis ömrü 10.000.000 operasyondur. Kontak değerleri dirençli yükler için 1 A veya indüktif yükler için 0,4 A'dır (250 VAC). Lütfen diferansiyel basınç anahtarının 50 Pa'dan daha düşük tetikleme basınçlarında baş aşağı takılmaması gerektiğini unutmayın!
Kuru kontak çıkışının ortalama servis ömrü 10.000.000 operasyondur. Kontak değerleri dirençli yükler için 1 A veya indüktif yükler için 0,4 A'dır (250 VAC). Lütfen diferansiyel basınç anahtarının 50 Pa'dan daha düşük tetikleme basınçlarında baş aşağı takılmaması gerektiğini unutmayın!
Cihaz Nasıl Monte Edilir ve Kablolanır?

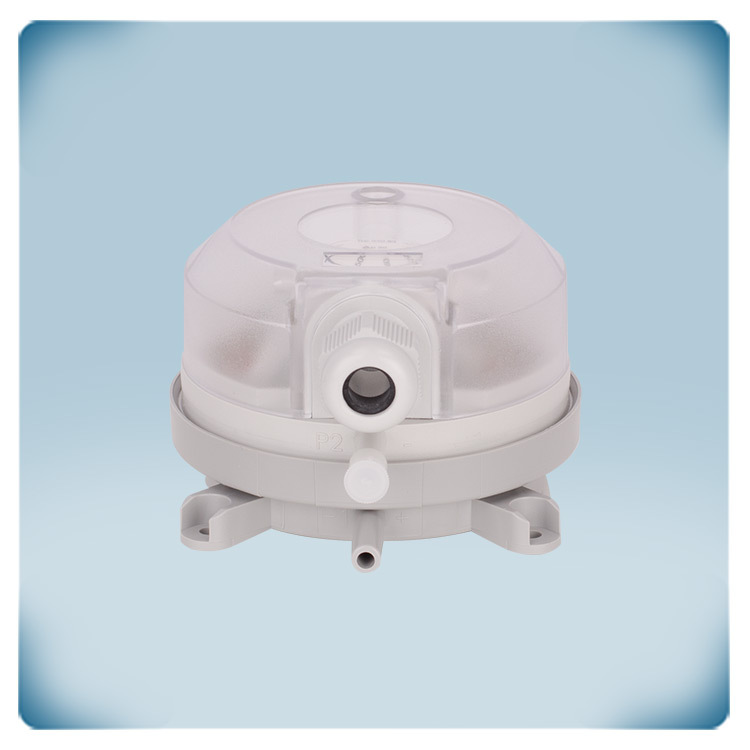

Cihazı uygun bir yüzeye monte edin. P1 konektörü daha yüksek basınç veya daha düşük vakum içindir; P2 konektörü daha düşük basınç veya daha yüksek vakum içindir. Diferansiyel basınç arttığında kontak 3 - 2 kapanır ve kontak 3 - 1 açılır.
Cihazı uygun bir yüzeye monte edin. P1 konektörü daha yüksek basınç veya daha düşük vakum içindir; P2 konektörü daha düşük basınç veya daha yüksek vakum içindir. Diferansiyel basınç arttığında kontak 3 - 2 kapanır ve kontak 3 - 1 açılır.
Muhafazanın Malzeme ve Koruma Özellikleri Nelerdir?
Plastik kapak, toz, kir ve su girişini engeller. Plastik kapakla birlikte koruma sınıfı IP54'tür.
Plastik kapak, toz, kir ve su girişini engeller. Plastik kapakla birlikte koruma sınıfı IP54'tür.
