Ürün veri sayfası
Değişken fan hız kontrolörü 1,5 A | Yüksekten düşüğe
Ürün açıklaması
Bu fan hızı kontrol cihazı, 1.5 A'e kadar voltaj kontrollü tek fazlı motorlar için tasarlanmıştır.Cihaz, fan hızının yüksekten düşüğe doğru hassas bir şekilde kontrol edilmesini sağlar ve minimum hızı dahili bir trimmer (ayar potansiyometresi) kullanarak ayarlamanıza olanak tanır. Sürekli çalışma gerektiren uygulamalar için, "KAPALI" (OFF) konumu devre dışı bırakılabilir.
Kontrol cihazı, hassas fan hızı regülasyonu için TRIAC tabanlı faz açısı kontrolünü kullanır. Ayrıca, ek işlevsellik için regüle edilmemiş 230 VAC'lik ekstra bir çıkış içerir.
Cihaz, sıva altı montajda IP44 ve sıva üstü montajda IP54 koruma sınıfını destekleyerek yüksek derecede çok yönlülük ve esnek kurulum seçenekleri sunar.
Ek özellikler ve açıklama
Bu kontrol cihazı fan hızını manuel olarak nasıl düzenler?

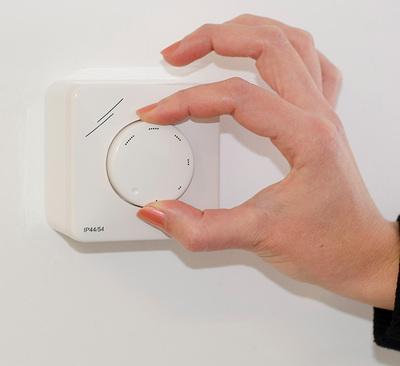

Bu konut tipi fan hızı kontrol cihazı, motor hızını maksimumdan minimuma ayarlar. Manuel olarak kontrol edilir ve döner düğme KAPALI konumdayken motor aktif değildir. Düğmeyi saat yönünde çevirmek motoru en yüksek hızda çalıştırır. Düğme saat yönünde daha fazla döndürüldüğünde, motor minimum hız ayarına yavaşlar.
Bu konut tipi fan hızı kontrol cihazı, motor hızını maksimumdan minimuma ayarlar. Manuel olarak kontrol edilir ve döner düğme KAPALI konumdayken motor aktif değildir. Düğmeyi saat yönünde çevirmek motoru en yüksek hızda çalıştırır. Düğme saat yönünde daha fazla döndürüldüğünde, motor minimum hız ayarına yavaşlar.
Hangi motor tipleri uyumlu ve kontrol cihazı nasıl çalışır?
Cihaz yalnızca voltaj kontrollü fanlar / motorlar, yani AC fanlar için tasarlanmıştır. Bunlar alternatif bir akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Bu kontrolörler, TRIAC teknolojisini kullanarak faz açısı kontrolü ile fanlara sağlanan voltajı azaltır. Motor tipinizden emin değilseniz, beraberindeki belgeleri dikkatlice okumanızı veya motor üreticisiyle iletişime geçmenizi şiddetle tavsiye ederiz.
Cihaz yalnızca voltaj kontrollü fanlar / motorlar, yani AC fanlar için tasarlanmıştır. Bunlar alternatif bir akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Bu kontrolörler, TRIAC teknolojisini kullanarak faz açısı kontrolü ile fanlara sağlanan voltajı azaltır. Motor tipinizden emin değilseniz, beraberindeki belgeleri dikkatlice okumanızı veya motor üreticisiyle iletişime geçmenizi şiddetle tavsiye ederiz.
Minimum motor hızı nasıl ayarlanır ve optimize edilir?
Minimum motor hızı, besleme voltajının (Us) %20 – 70'i aralığında dahili bir düzeltici ile ayarlanabilir. Kural olarak, minimum motor voltajı, motorun düşük hızda durmasını önlemek ve havalandırma sisteminiz için fan hızını optimize etmek için ayarlanır. Dahası, motor çok düşük devirlerde çalıştığında, bina sakinlerini rahatsız eden uğultu ve uğultu olur. Düzeltici, şebeke voltajı değişimleri nedeniyle motor durmayacak şekilde ayarlanmalıdır.
Minimum motor hızı, besleme voltajının (Us) %20 – 70'i aralığında dahili bir düzeltici ile ayarlanabilir. Kural olarak, minimum motor voltajı, motorun düşük hızda durmasını önlemek ve havalandırma sisteminiz için fan hızını optimize etmek için ayarlanır. Dahası, motor çok düşük devirlerde çalıştığında, bina sakinlerini rahatsız eden uğultu ve uğultu olur. Düzeltici, şebeke voltajı değişimleri nedeniyle motor durmayacak şekilde ayarlanmalıdır.
Kesintisiz çalışma için "KAPALI" konumu nasıl devre dışı bırakılabilir?
KAPALI konumu, 230 VAC besleme voltajı regüle edilmemiş çıkışa, yani ↓ ve N terminallerine (regüle edilmemiş çıkış için tasarlanmıştır) bağlanarak devre dışı bırakılabilir. Bu durumda, güç kaynağı mevcut olduğunda motor çalışacaktır. KAPALI konumunu etkin tutmak istiyorsanız, besleme voltajını standart olarak ↑ ve N terminalleri üzerinden bağlayın.
KAPALI konumu, 230 VAC besleme voltajı regüle edilmemiş çıkışa, yani ↓ ve N terminallerine (regüle edilmemiş çıkış için tasarlanmıştır) bağlanarak devre dışı bırakılabilir. Bu durumda, güç kaynağı mevcut olduğunda motor çalışacaktır. KAPALI konumunu etkin tutmak istiyorsanız, besleme voltajını standart olarak ↑ ve N terminalleri üzerinden bağlayın.
Düzenlenmemiş çıkışın işlevi ve uygulama alanı nedir?
Besleme voltajı ↑ ve N'ye bağlıysa, motor etkinleştirildiğinde regüle edilmemiş çıkış etkindir. Düzenlenmemiş çıkış, harici cihazları kontrol etmek için kullanılabilir. LED lamba (çalışma göstergesi olarak), harici röleler, solenoidler, damperler ve kritik olmayan yükler için ideal olan herhangi bir şey gibi iyi bir düzenleme veya düşük dalgalanmanın gerekli olmadığı uygulamalarda kullanılmak üzere tasarlanmıştır. Fan durduğunda, harici cihaz kapatılır. Fan aktif olduğunda, harici cihaz açıktır. Bu çıkış AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için 'düzensiz çıkış' olarak adlandırılır.
Kontrol cihazı hangi sigorta özelliklerini sunar?
MTX'te çalışan ve yedek olmak üzere iki sigorta bulunur. Her ikisi de cihazın kendisinin tutucusuna yerleştirilir. Çalışan sigortanın kapasitesinin aşırı yüklenmesi veya kısa devre nedeniyle atması durumunda sigorta aramaya gerek yok! Cihazın kendisinde doğru boyutta ve türde sigorta bulabilirsiniz.
MTX'te çalışan ve yedek olmak üzere iki sigorta bulunur. Her ikisi de cihazın kendisinin tutucusuna yerleştirilir. Çalışan sigortanın kapasitesinin aşırı yüklenmesi veya kısa devre nedeniyle atması durumunda sigorta aramaya gerek yok! Cihazın kendisinde doğru boyutta ve türde sigorta bulabilirsiniz.
Bu kontrol cihazına birden fazla motor bağlanabilir mi?
Akım limiti aşılmadığı sürece kontrolöre birkaç motor bağlayabilirsiniz. Bu durumda hepsi aynı hızda çalışacaktır.
Akım limiti aşılmadığı sürece kontrolöre birkaç motor bağlayabilirsiniz. Bu durumda hepsi aynı hızda çalışacaktır.
Muhafazanın malzemesi, dayanıklılığı ve montaj özellikleri nelerdir?
Muhafaza, yüksek kaliteli ASA plastikten yapılmıştır. Bu malzeme UV ışınlarına dayanıklıdır; Çok güzel görünüyor ve elektroniği toz, kir ve su girişine karşı koruyor ve hem iç hem de yüzeye montaj özelliğine sahip. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür.
Muhafaza, yüksek kaliteli ASA plastikten yapılmıştır. Bu malzeme UV ışınlarına dayanıklıdır; Çok güzel görünüyor ve elektroniği toz, kir ve su girişine karşı koruyor ve hem iç hem de yüzeye montaj özelliğine sahip. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür.
