Variateur électronique 1,5 A | 230 VCA | haute à basse vitesse
Description du produit
Ce variateur de vitesse de ventilateur est conçu pour les moteurs monophasés à tension régulable allant jusqu'à 1,5 A. Il assure un contrôle précis de la vitesse maximale à la vitesse minimale, et permet d'ajuster la vitesse minimale à l'aide d'un trimmer interne. Pour un fonctionnement continu, la position ARRÊT, ou bien OFF, peut être désactivée.
Le régulateur utilise la commande par angle de phase basée sur la technologie TRIAC pour une régulation précise de la vitesse du ventilateur. Il dispose également d'une sortie 230 VCA supplémentaire non régulée pour des fonctionnalités additionnelles.

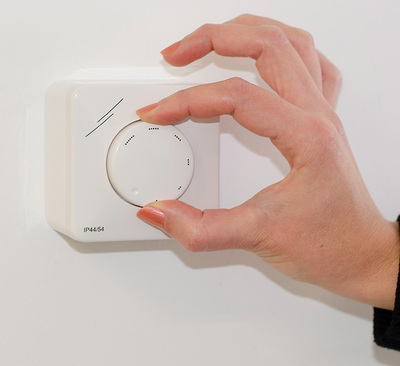

L'appareil est très polyvalent, prenant en charge à la fois le montage encastré avec un indice de protection IP44 et le montage en surface avec un indice de protection IP54.
Spécifications et descriptions supplémentaires
Comment ce variateur régule-t-il manuellement la vitesse du ventilateur ?
Ce variateur de vitesse de ventilateur résidentiel régule la vitesse du moteur de maximale à minimale. Il est contrôlé manuellement et lorsque le bouton rotatif est en position ARRÊT, ou bien OFF, le moteur n'est pas actif. En tournant le bouton dans le sens horaire, le moteur démarre à la vitesse maximale. Lorsque le bouton est tourné davantage dans le sens horaire, le moteur décélère jusqu'au réglage de vitesse minimale.
Quels types de moteurs sont compatibles et comment le variateur fonctionne-t-il ?
L'appareil n'est destiné qu'aux ventilateurs/moteurs à tension régulable, c'est-à-dire les ventilateurs AC. Ceux-ci fonctionnent sur un courant alternatif et convertissent le courant alternatif en puissance mécanique. Ces variateurs réduisent la tension fournie aux ventilateurs via le contrôle par angle de phase en utilisant la technologie TRIAC. Si vous n'êtes pas certain du type du moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement ou bien de contacter le fabricant du moteur.
Comment la vitesse minimale du moteur est-elle ajustée et optimisée ?
La vitesse minimale du moteur est réglable via un trimmer interne dans la plage de 20 à 70 % de la tension d'alimentation (Us). En règle générale, la tension minimale du moteur est ajustée de façon à éviter le calage du moteur à basse vitesse et à optimiser la vitesse du ventilateur pour le système de ventilation. De plus, un fonctionnement à très basse vitesse peut générer des bourdonnements susceptibles de perturber les occupants du bâtiment. Le trimmer doit être ajusté de manière à ce que le moteur ne s'arrête pas en raison des variations de la tension secteur.
Comment la position ARRÊT - OFF - peut être désactivée pour un fonctionnement continu ?
La position ARRÊT - OFF - peut être désactivée en connectant la tension d'alimentation 230 VCA à la sortie non régulée, c'est-à-dire aux bornes ↓ et N (destinées à la sortie non régulée). Dans ce cas, le moteur fonctionnera lorsque l'alimentation électrique est présente. Si vous souhaitez maintenir la position ARRÊT activée, connectez la tension d'alimentation via les bornes ↑ et N, comme standard.
Quelle est la fonction et l'application de la sortie non régulée ?
Si la tension d'alimentation est connectée à ↑ et N, la sortie non régulée est active lorsque le moteur est activé. La sortie non régulée peut être utilisée pour contrôler des dispositifs externes. Elle est destinée à être utilisée dans des applications où une régulation ou une faible ondulation n'est pas requise, comme une lampe LED (servant d'indicateur de marche), des relais externes, des solénoïdes, des registres et tout ce qui est idéal pour des charges non critiques. Lorsque le ventilateur s'arrête, le dispositif externe est mis hors tension. Et lorsque le ventilateur est actif, le dispositif externe est mis sous tension. Étant donné que cette sortie est soit EN MARCHE - ON - (230 Volts), soit ARRÊT - OFF - (0 Volt), elle est appelée « sortie non régulée ».
Quelles sont les caractéristiques des fusibles offertes par le variateur ?
Le MTX est doté de deux fusibles – un fusible de service et un fusible de rechange. Les deux sont placés dans le porte-fusible de l'appareil lui-même. En cas de surcharge ou de court-circuit, il n’est plus nécessaire de rechercher un fusible compatible : le modèle approprié, de dimensions et de caractéristiques identiques, est directement disponible dans l’appareil.
Est-ce que plusieurs moteurs peuvent être connectés à ce variateur ?
Il est tout à fait possible de connecter plusieurs moteurs au variateur tant que la limite de courant n'est pas dépassée. Dans ce cas, ils fonctionneront tous à la même vitesse.
Quelles sont les caractéristiques de matériau, de durabilité et de montage du boîtier ?
Le boîtier est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV, il offre une finition esthétique et protège les composants électroniques de la pénétration de poussière, de saleté et d'eau et permet à la fois le montage encastré et le montage en surface. La classe de protection est IP44 pour le montage encastré et IP54 pour le montage en surface.
