Ürün veri sayfası
CO2 kontrolörü / gömme montaj / LED göstergeler / 230 V AC
Ürün açıklaması
Sıcaklık, bağıl nem, CO2 (karbondioksit) ve ortam ışığı seviyesini ölçmek için bir CO2 sensörü. Benzersiz muhafazası gömme veya yüzey'e montaja olanak sağlar.
Besleme gerilimi 230 V AC'dir. Sensör algoritması, ölçülen değerlere bağlı olarak bir adet 0-10 V çıkışı kontrol eder. Bu tek çıkış doğrudan bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol eder. Tüm ölçümler ve çıkış değeri Modbus RTU iletişimi aracılığıyla kullanılabilir. CO2 sensörü bileşeni değiştirilebilir.
Bir havalandırma sistemi sıklıkla ortam ışığı algılaması kullanılarak odanın doluluk durumuna göre kontrol edilir.
Ek özellikler ve açıklama
Fotoakustik algılama teknolojisi
Karbondioksit yani CO2, solunum yoluyla oluşur. Bu nedenle, CO2 konsantrasyonu odaların doluluk ve aktivite seviyesinin güvenilir bir göstergesi olarak hizmet eder. CO2 sensörleri birçok uygulamada havalandırma gereksinimi göstergesi olarak kullanılır. Bu HVAC sensör kontrolörünün yeşil, sarı ve kırmızı LED'leri CO2 seviyesinin belirgin ve görsel olarak bildirimini sağlar. Yeşil LED, yeterli temiz hava beslemesi olduğunu ve CO2 seviyesinin aralık dahilinde olduğunu gösterir. Sarı LED, CO2 seviyesi uyarı aralığına ulaştığında yanar. Kırmızı, aralık dışı CO2 seviyesini veya yetersiz temiz hava beslemesini gösterir. Modbus RTU ölçülen sıcaklık, bağıl nem, CO2, çiğlenme noktası ve ortam ışığı seviyesine erişim sağlar. Fotoakustik sensörler son derece hassas ve spesifiktir, bu da onları kirleticiler, eser gazlar ve uçucu organik bileşikler gibi çeşitli gazların tespiti için kullanışlı hale getirir. CO2 absorpsiyon hatlarına karşılık gelen spesifik kızılötesi dalga boylarının kullanılması, diğer gazlardan kaynaklanan parazitlerin en aza indirilmesini sağlar.
Temiz hava beslemesi nasıl kontrol edilir?
Bu sensörün çıkışı bir damper aktüatörünü, bir AC fan hız kontrol cihazını veya bir EC fanını çalıştırabilir. Ölçülen sıcaklık, nem ve CO2 konsantrasyonu ile orantılı olarak çıkış değeri değişir. Daha fazla temiz havaya ihtiyaç duyulursa sensör fanı hızlandırır veya damperi açar.
Kolay bağlantı ve kolay kullanım

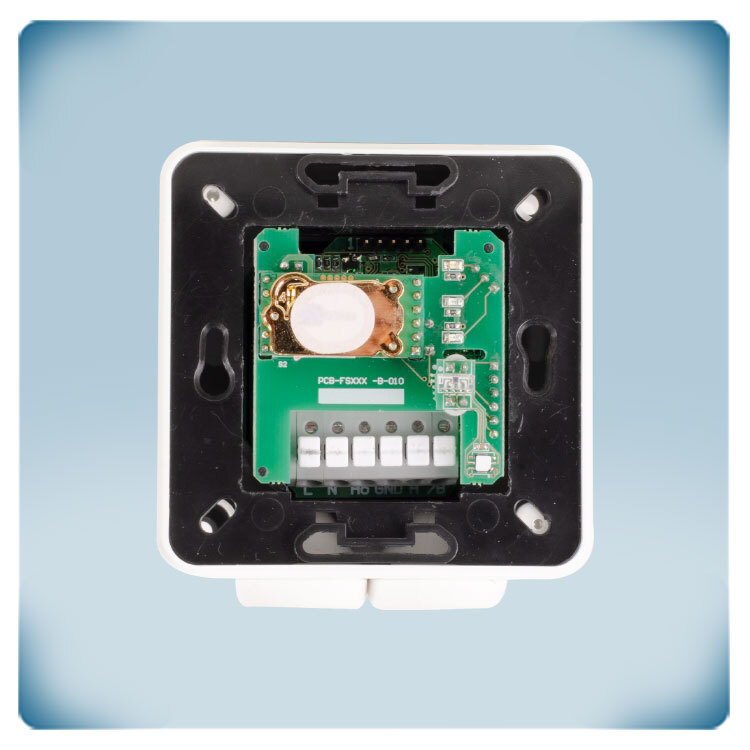

Bu HVAC sensörü için harici bir güç kaynağına gerek yoktur, sadece 230 V AC besleme voltajına ihtiyaç duyar. Kafes kelepçeli terminal blokları kurulumu hızlandırır ve kablolama işlemlerini azaltır. Tek veya çok telli kablolar için güvenilir bir teması garanti eder ve rutin bakım ihtiyacını ortadan kaldırır.
Bu sensör için çok az yapılandırma gerekir. Kurulduktan sonra neredeyse hemen kullanılabilir. Bölge ve mevsim genellikle sıcaklık ve bağıl nemde rol oynar. Kurulum sırasında bu parametreler yine de uygun değerlere ayarlanır. Uygulamaların çoğu diğer varsayılan ayarlarla uyumlu olacaktır. Ancak, gerekirse, ilgili Modbus kayıtları kullanılarak da değiştirilebilirler. Örneğin, diğer ünitelerle uyumlu hale getirmek için farklı bir çıkış tipi seçmek mümkündür: Modbus RTU; 0-10 VDC; 0-20 mA; %0-100 PWM. Bir veya daha fazla ölçüm değerini devre dışı bırakmayı seçebilir ve durum göstergesi için kullanılan LED'lerin parlaklığını ayarlayabilirsiniz. Tüm programlanabilir ayarların kapsamlı bir listesi Modbus kayıt haritası tarafından sağlanır.
Gömme montaj veya Yüzey montaj
Muhafaza, nem ve toz girişine karşı IP30 koruma sağlar. Gömme veya yüzeye montajı destekler. En yüksek performansı sağlamak için doğrudan güneş ışığından korunmalıdır.
Bu sensör tipik bir Avrupa duvar montaj kutusuna veya düz bir duvara monte edilebilir. Gömme olarak monte edildiğinde, duvarda yalnızca ön plaka görünür.
Sensör kaymasını hesaba katmak için kendi kendini kalibre etme
Varsayılan olarak ABC mantığı kendi kendini kalibre etme algoritması açıktır. Bu algoritma, CO2 seviyelerinin 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düştüğü durumlarda kullanılmak üzere tasarlanmıştır; bu durum genellikle boş zamanlarda gözlemlenir. Ortam havasının 400 ppm 10 ppm CO2 referans seviyelerine maruz kalırken 25 saat sürekli çalıştıktan sonra sensör operasyonel doğruluğuna ulaşacaktır.
Karbondioksit yani CO2, solunum yoluyla oluşur. Bu nedenle, CO2 konsantrasyonu odaların doluluk ve aktivite seviyesinin güvenilir bir göstergesi olarak hizmet eder. CO2 sensörleri birçok uygulamada havalandırma gereksinimi göstergesi olarak kullanılır. Bu HVAC sensör kontrolörünün yeşil, sarı ve kırmızı LED'leri CO2 seviyesinin belirgin ve görsel olarak bildirimini sağlar. Yeşil LED, yeterli temiz hava beslemesi olduğunu ve CO2 seviyesinin aralık dahilinde olduğunu gösterir. Sarı LED, CO2 seviyesi uyarı aralığına ulaştığında yanar. Kırmızı, aralık dışı CO2 seviyesini veya yetersiz temiz hava beslemesini gösterir. Modbus RTU ölçülen sıcaklık, bağıl nem, CO2, çiğlenme noktası ve ortam ışığı seviyesine erişim sağlar. Fotoakustik sensörler son derece hassas ve spesifiktir, bu da onları kirleticiler, eser gazlar ve uçucu organik bileşikler gibi çeşitli gazların tespiti için kullanışlı hale getirir. CO2 absorpsiyon hatlarına karşılık gelen spesifik kızılötesi dalga boylarının kullanılması, diğer gazlardan kaynaklanan parazitlerin en aza indirilmesini sağlar.
Temiz hava beslemesi nasıl kontrol edilir?
Bu sensörün çıkışı bir damper aktüatörünü, bir AC fan hız kontrol cihazını veya bir EC fanını çalıştırabilir. Ölçülen sıcaklık, nem ve CO2 konsantrasyonu ile orantılı olarak çıkış değeri değişir. Daha fazla temiz havaya ihtiyaç duyulursa sensör fanı hızlandırır veya damperi açar.
Kolay bağlantı ve kolay kullanım
Bu HVAC sensörü için harici bir güç kaynağına gerek yoktur, sadece 230 V AC besleme voltajına ihtiyaç duyar. Kafes kelepçeli terminal blokları kurulumu hızlandırır ve kablolama işlemlerini azaltır. Tek veya çok telli kablolar için güvenilir bir teması garanti eder ve rutin bakım ihtiyacını ortadan kaldırır.
Bu sensör için çok az yapılandırma gerekir. Kurulduktan sonra neredeyse hemen kullanılabilir. Bölge ve mevsim genellikle sıcaklık ve bağıl nemde rol oynar. Kurulum sırasında bu parametreler yine de uygun değerlere ayarlanır. Uygulamaların çoğu diğer varsayılan ayarlarla uyumlu olacaktır. Ancak, gerekirse, ilgili Modbus kayıtları kullanılarak da değiştirilebilirler. Örneğin, diğer ünitelerle uyumlu hale getirmek için farklı bir çıkış tipi seçmek mümkündür: Modbus RTU; 0-10 VDC; 0-20 mA; %0-100 PWM. Bir veya daha fazla ölçüm değerini devre dışı bırakmayı seçebilir ve durum göstergesi için kullanılan LED'lerin parlaklığını ayarlayabilirsiniz. Tüm programlanabilir ayarların kapsamlı bir listesi Modbus kayıt haritası tarafından sağlanır.
Gömme montaj veya Yüzey montaj
Muhafaza, nem ve toz girişine karşı IP30 koruma sağlar. Gömme veya yüzeye montajı destekler. En yüksek performansı sağlamak için doğrudan güneş ışığından korunmalıdır.
Bu sensör tipik bir Avrupa duvar montaj kutusuna veya düz bir duvara monte edilebilir. Gömme olarak monte edildiğinde, duvarda yalnızca ön plaka görünür.
Sensör kaymasını hesaba katmak için kendi kendini kalibre etme
Varsayılan olarak ABC mantığı kendi kendini kalibre etme algoritması açıktır. Bu algoritma, CO2 seviyelerinin 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düştüğü durumlarda kullanılmak üzere tasarlanmıştır; bu durum genellikle boş zamanlarda gözlemlenir. Ortam havasının 400 ppm 10 ppm CO2 referans seviyelerine maruz kalırken 25 saat sürekli çalıştıktan sonra sensör operasyonel doğruluğuna ulaşacaktır.
