Kambarinis CO2 jutiklis | 230 VAC maitinimas
Produkto aprašymas
Patalpų temperatūros, drėgmės,CO2 ir aplinkos apšvietimo jutiklis. Ventiliacijos valdymas pagal CO2 koncentraciją efektyviai mažina elektros energijos sąnaudas. Pagal išmatuotą temperatūrą, drėgmę ir anglies dioksidą (CO2) jutiklis valdo vieną analoginį moduliuojamą išėjimą. Jį galime naudoti tiesiogiai valdyti EC ventiliatorių, oro sklendės pavarą arba AC ventiliatorius greičio reguliatorių.
Galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM išėjimą. Jis pasirenkamas per Modbus RTU. Šis jutiklis tinka potinkiniam ir virštinkiniam montavimui. Jutiklio maitinimo įtampa 85 – 264 VAC. Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU. Dėl integruoto aplinkos šviesos jutiklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą.
Daviklyje įmontuoti trys anglies dioksido (CO2) koncentracijos lygį nurodantys LED indikatoriai. Jų suveikimas gali būti nustatomas per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Kaip jutiklis pajungiamas naudojimui?

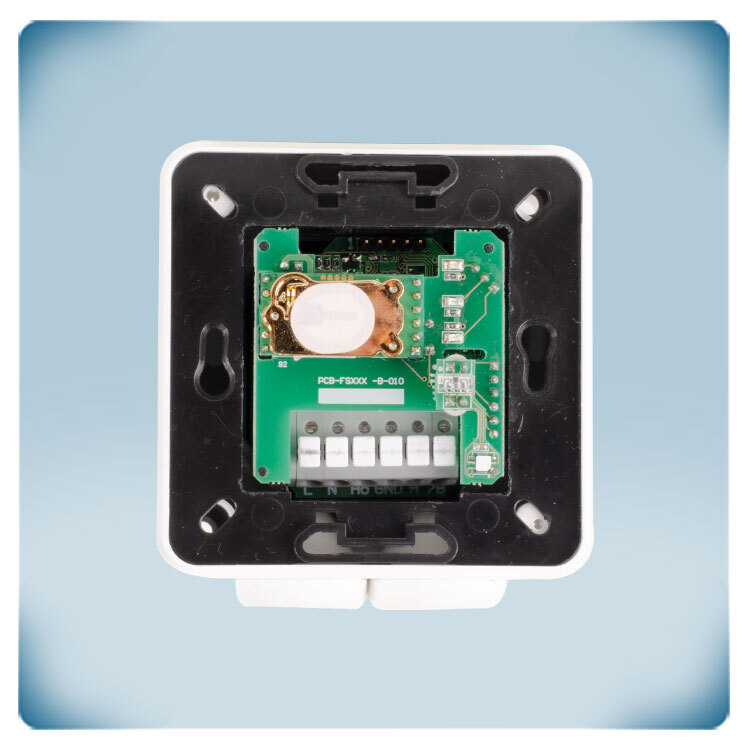

Šiam ŠVOK jutikliui nereikia išorinio maitinimo šaltinio, jam tereikia 230 V kintamosios srovės maitinimo įtampos. Narvelio gnybtų gnybtų blokai pagreitina montavimą ir sumažina laidų skaičių. Jie garantuoja patikimą tvirtų arba suvytų laidų kontaktą ir pašalina įprastos priežiūros poreikį.
Šiam ŠVOK jutikliui nereikia išorinio maitinimo šaltinio, jam tereikia 230 V kintamosios srovės maitinimo įtampos. Narvelio gnybtų gnybtų blokai pagreitina montavimą ir sumažina laidų skaičių. Jie garantuoja patikimą tvirtų arba suvytų laidų kontaktą ir pašalina įprastos priežiūros poreikį.
Šiam jutikliui reikia labai mažai konfigūracijos. Įdiegus jį galima beveik iš karto naudoti. Regionas ir sezonas dažnai turi įtakos temperatūrai ir santykinei drėgmei. Diegimo metu šie parametrai vis tiek nustatomi tinkamomis vertėmis. Dauguma programų bus suderinamos su kitais numatytais nustatymais. Tačiau, jei reikia, juos taip pat galima pakeisti naudojant atitinkamus Modbus registrus. Pavyzdžiui, galima pasirinkti kitą išvesties tipą, kad jis būtų suderinamas su kitais įrenginiais: Modbus RTU; 0-10 VDC; 0-20 mA; 0-100% PWM. Galite pasirinkti išjungti vieną ar kelias matavimo vertes ir reguliuoti šviesos diodų, naudojamų būsenai rodyti, ryškumą. Išsamų visų programuojamų nustatymų sąrašą pateikia Modbus registro žemėlapis.
Kaip jutiklio išėjimas valdo išorinius prietaisus?
EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius arba sklendės pavara gali būti tiesiogiai valdomi jutiklio išvesties. Proporcingai išmatuotai temperatūrai, drėgmei ir CO2 koncentracijai, išvesties vertė keičiasi. Jutiklis pagreitina ventiliatorių arba atidaro sklendę, jei reikia daugiau gryno oro.
EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius arba sklendės pavara gali būti tiesiogiai valdomi jutiklio išvesties. Proporcingai išmatuotai temperatūrai, drėgmei ir CO2 koncentracijai, išvesties vertė keičiasi. Jutiklis pagreitina ventiliatorių arba atidaro sklendę, jei reikia daugiau gryno oro.
Kodėl CO2 koncentracija yra pagrindinis vėdinimo rodiklis ir ką matuoja jutiklis?
Kvėpuodami žmonės iškvepia CO2 arba anglies dioksidą. Todėl CO2 koncentracija yra patikimas kambario užimtumo ir aktyvumo lygio rodiklis. CO2 jutikliai dažnai naudojami kaip vėdinimo poreikio matuoklis įvairiose srityse. Trys šviesos diodai – žalias, geltonas ir raudonas – šiame ŠVOK jutiklio valdiklyje aiškiai rodo CO2 lygį. Žalias šviesos diodas reiškia, kad tiekiamas pakankamai gryno oro ir CO2 lygis yra diapazone. Geltonas šviesos diodas įsijungia, kai CO2 lygis priartėja prie įspėjimo lygio. Per didelis arba per mažas CO2 lygis rodomas raudona spalva. Naudojant Modbus RTU, galima pasiekti išmatuotą temperatūrą, santykinę drėgmę, CO2, rasos tašką ir aplinkos apšvietimo lygį. Fotoakustiniai jutikliai yra labai jautrūs ir specifiški, todėl jie naudingi aptinkant įvairias dujas, tokias kaip teršalai, pėdsakinės dujos ir lakieji organiniai junginiai. Naudojant specifinius infraraudonųjų spindulių bangos ilgius, atitinkančius CO2 absorbcijos linijas, užtikrinama, kad kitų dujų keliami trukdžiai būtų kuo mažesni.
Kvėpuodami žmonės iškvepia CO2 arba anglies dioksidą. Todėl CO2 koncentracija yra patikimas kambario užimtumo ir aktyvumo lygio rodiklis. CO2 jutikliai dažnai naudojami kaip vėdinimo poreikio matuoklis įvairiose srityse. Trys šviesos diodai – žalias, geltonas ir raudonas – šiame ŠVOK jutiklio valdiklyje aiškiai rodo CO2 lygį. Žalias šviesos diodas reiškia, kad tiekiamas pakankamai gryno oro ir CO2 lygis yra diapazone. Geltonas šviesos diodas įsijungia, kai CO2 lygis priartėja prie įspėjimo lygio. Per didelis arba per mažas CO2 lygis rodomas raudona spalva. Naudojant Modbus RTU, galima pasiekti išmatuotą temperatūrą, santykinę drėgmę, CO2, rasos tašką ir aplinkos apšvietimo lygį. Fotoakustiniai jutikliai yra labai jautrūs ir specifiški, todėl jie naudingi aptinkant įvairias dujas, tokias kaip teršalai, pėdsakinės dujos ir lakieji organiniai junginiai. Naudojant specifinius infraraudonųjų spindulių bangos ilgius, atitinkančius CO2 absorbcijos linijas, užtikrinama, kad kitų dujų keliami trukdžiai būtų kuo mažesni.
Ar jutiklį reikia kalibruoti?
ABC Logic savaiminio kalibravimo algoritmas pagal numatytuosius nustatymus yra įjungtas. Šis algoritmas skirtas naudoti tais atvejais, kai CO2 koncentracija bent kartą (15 minučių) per savaitę nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai stebima laisvu laiku. Kai jutiklis yra veikiamas aplinkos oro etaloninio lygio, esant 400 ppm ± 10 ppm CO2, jis pasieks savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo.
Koks jutiklio korpusas ir kaip jis tvirtinasi?
Korpusas apsaugotas nuo dulkių ir drėgmės pagal IP30 standartą. Jutiklis tinkamas tiek potinkiniam tiek virštinkiniam montavimui. Optimaliam veikimui užtikrinti jis turi būti apsaugotas nuo tiesioginių saulės spindulių. Šiam jutikliui montuoti galima naudoti tiek plokščią sieną, tiek įprastą europietišką sieninę dėžutę. Įleidžiamoje dujinėje dėžutėje matoma tik priekinė plokštė.
Korpusas apsaugotas nuo dulkių ir drėgmės pagal IP30 standartą. Jutiklis tinkamas tiek potinkiniam tiek virštinkiniam montavimui. Optimaliam veikimui užtikrinti jis turi būti apsaugotas nuo tiesioginių saulės spindulių. Šiam jutikliui montuoti galima naudoti tiek plokščią sieną, tiek įprastą europietišką sieninę dėžutę. Įleidžiamoje dujinėje dėžutėje matoma tik priekinė plokštė.
