Ürün veri sayfası
CO2 kontrolörü | Duvara montaj | LED göstergeler | 24 V AC- V DC
Ürün açıklaması
Bu sensör sıcaklık, nem, CO2 ve ortam ışığını ölçer.
Ölçüm/Kontrol: Tek 0-10V analog çıkışla fan/damper kontrolü.
Seçilebilir aralıklar ve fan hız kontrolü. Ortam ışığıyla havalandırma ayarı.
Değiştirilebilir CO2 sensörü.
Güç/Bağlantı: 24 VAC/VDC ile çalışır, yaylı terminallerle bağlanır.
İletişim/Özelleştirme: Modbus RTU üzerinden veri ve ayar erişimi. Yazılım güncellenebilir.
Ayarlanabilir LED ışığı.
Montaj: Yüzey montajına uygundur.
Ek özellikler ve açıklama
CO2 Sensörü Neden Önemli Bir Göstergedir ve Hangi Parametreleri Ölçer?
İnsanlar solurken CO2 veya karbondioksit üretir. Bu da, CO2 konsantrasyonunu bir alandaki doluluk ve aktivite seviyesi için iyi bir gösterge yapar.
Birçok uygulamada, havalandırma gereksinimleri için bir gösterge olarak CO2 sensörleri kullanılır. Bu HVAC vericisi, yeşil, sarı ve kırmızı LED aracılığıyla CO2 seviyesini açık bir şekilde gösterir. Yeşil LED, CO2 seviyesinin menzil içinde olduğunu gösterir; yeterli temiz hava beslemesi vardır. CO2 seviyesi uyarı aralığına girdiğinde sarı LED yanar. Kırmızı şu anlama gelir: CO2 menzil dışında veya yetersiz temiz hava beslemesi. Ölçülen sıcaklık, bağıl nem, CO2 ve ortam ışığı seviyesine Modbus RTU üzerinden ulaşılabilir. CO2 seviyesini ölçmek için fotoakustik algılama teknolojisi kullanılır. Bu da, sensörü çok hassas ve spesifik hale getirerek çeşitli gazların tespiti için kullanışlı yapar. CO2 absorpsiyon hatlarına karşılık gelen spesifik kızılötesi dalga boylarının kullanılması, diğer gazlardan gelen parazitin en aza indirilmesini sağlar.
Sensörün Çıkışı Hangi Cihazları Kontrol Eder ve Nasıl İşler?

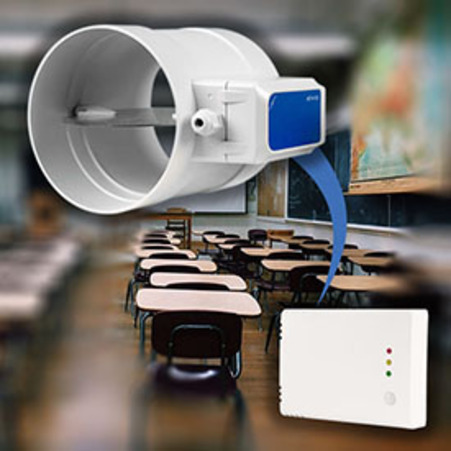

Bu sensörün çıkışı bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol edebilir. Çıkış değeri sıcaklık, nem ve CO2 konsantrasyonu ile orantılı olarak değişir. Sensör, daha fazla temiz hava gerekiyorsa fan hızını artırır veya damperi açar.
Sensörün Güç ve Kablolama Gereksinimleri Nelerdir?
Kafes kelepçeli terminal blokları kablolamayı ve kurulumu kolaylaştırır. Düzenli bakım ihtiyacını ortadan kaldırır ve katı veya telli teller için güvenilir bir temas sağlarlar.
Bu sensör 24 V DC veya 24 V AC ile çalıştırılabilir. Üç telli bir bağlantı için tasarlanmıştır. Çıkış topraklaması (GND) dahili olarak besleme gerilimi topraklamasına (V-) bağlanır. Bu ortak topraklamayı DC ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Yapılandırma ve Özelleştirme Seçenekleri Nelerdir?
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özgüdür. Bu parametreler kurulum sırasında yine de doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Bununla birlikte, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU.
Durum göstergesi için kullanılan LED'lerin ışık seviyeleri ayarlanabilir ve bir veya daha fazla ölçüm değerini devre dışı bırakmayı seçebilirsiniz. Modbus kayıt haritası, tüm programlanabilir ayarların kapsamlı bir listesini sağlar.
ABC Mantık Kendi Kendine Kalibrasyon Algoritması Nasıl Çalışır?
ABC mantığı kendi kendine kalibrasyon algoritması varsayılan olarak etkindir. Bu algoritma, CO2 konsantrasyonlarının, genellikle boş dönemlerde görülen 7 günlük
bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır. Sensör, 400 ppm ± 10 ppm CO2'DE ortam referans hava seviyelerine maruz kalması koşuluyla 25 saatlik kesintisiz çalışmadan sonra çalışma hassasiyetine ulaşacaktır.
Sensör Kutusunun Koruma Özellikleri ve Montajı Nasıl Yapılır?
Kutu toz ve nem girişine karşı bir IP30 koruması sunar. İç mekanda bir duvara monte edilebilir. Optimum performansı sağlamak için doğrudan güneş ışığından korunmalıdır.
İnsanlar solurken CO2 veya karbondioksit üretir. Bu da, CO2 konsantrasyonunu bir alandaki doluluk ve aktivite seviyesi için iyi bir gösterge yapar.
Birçok uygulamada, havalandırma gereksinimleri için bir gösterge olarak CO2 sensörleri kullanılır. Bu HVAC vericisi, yeşil, sarı ve kırmızı LED aracılığıyla CO2 seviyesini açık bir şekilde gösterir. Yeşil LED, CO2 seviyesinin menzil içinde olduğunu gösterir; yeterli temiz hava beslemesi vardır. CO2 seviyesi uyarı aralığına girdiğinde sarı LED yanar. Kırmızı şu anlama gelir: CO2 menzil dışında veya yetersiz temiz hava beslemesi. Ölçülen sıcaklık, bağıl nem, CO2 ve ortam ışığı seviyesine Modbus RTU üzerinden ulaşılabilir. CO2 seviyesini ölçmek için fotoakustik algılama teknolojisi kullanılır. Bu da, sensörü çok hassas ve spesifik hale getirerek çeşitli gazların tespiti için kullanışlı yapar. CO2 absorpsiyon hatlarına karşılık gelen spesifik kızılötesi dalga boylarının kullanılması, diğer gazlardan gelen parazitin en aza indirilmesini sağlar.
Sensörün Çıkışı Hangi Cihazları Kontrol Eder ve Nasıl İşler?
Bu sensörün çıkışı bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol edebilir. Çıkış değeri sıcaklık, nem ve CO2 konsantrasyonu ile orantılı olarak değişir. Sensör, daha fazla temiz hava gerekiyorsa fan hızını artırır veya damperi açar.
Sensörün Güç ve Kablolama Gereksinimleri Nelerdir?
Kafes kelepçeli terminal blokları kablolamayı ve kurulumu kolaylaştırır. Düzenli bakım ihtiyacını ortadan kaldırır ve katı veya telli teller için güvenilir bir temas sağlarlar. Bu sensör 24 V DC veya 24 V AC ile çalıştırılabilir. Üç telli bir bağlantı için tasarlanmıştır. Çıkış topraklaması (GND) dahili olarak besleme gerilimi topraklamasına (V-) bağlanır. Bu ortak topraklamayı DC ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Yapılandırma ve Özelleştirme Seçenekleri Nelerdir?
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özgüdür. Bu parametreler kurulum sırasında yine de doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Bununla birlikte, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU.
Durum göstergesi için kullanılan LED'lerin ışık seviyeleri ayarlanabilir ve bir veya daha fazla ölçüm değerini devre dışı bırakmayı seçebilirsiniz. Modbus kayıt haritası, tüm programlanabilir ayarların kapsamlı bir listesini sağlar.
ABC Mantık Kendi Kendine Kalibrasyon Algoritması Nasıl Çalışır?
ABC mantığı kendi kendine kalibrasyon algoritması varsayılan olarak etkindir. Bu algoritma, CO2 konsantrasyonlarının, genellikle boş dönemlerde görülen 7 günlük
bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır. Sensör, 400 ppm ± 10 ppm CO2'DE ortam referans hava seviyelerine maruz kalması koşuluyla 25 saatlik kesintisiz çalışmadan sonra çalışma hassasiyetine ulaşacaktır.
Sensör Kutusunun Koruma Özellikleri ve Montajı Nasıl Yapılır?
Kutu toz ve nem girişine karşı bir IP30 koruması sunar. İç mekanda bir duvara monte edilebilir. Optimum performansı sağlamak için doğrudan güneş ışığından korunmalıdır.
