Capteur d’ambiance CO2 multifonctionnel | LED | 24VCA - VCC
Description du produit
Ce capteur détecte la température, l'humidité, le CO2 et la lumière ambiante.
Mesure et Contrôle : Il offre le contrôle du ventilateur/clapet avec une seule sortie analogique 0-10V. Vous pouvez sélectionner les plages et contrôler la vitesse du ventilateur en fonction des mesures. La ventilation peut être ajustée à l'aide de la détection de lumière ambiante.
Capteur de CO2 remplaçable : Le capteur de CO2 est remplaçable.
Alimentation et Connectivité : Il fonctionne sur 24 VCA/VCC et se connecte via des borniers à ressort.
Communication et Personnalisation : Vous pouvez accéder aux données et aux paramètres via Modbus RTU. Le micrologiciel est modifiable, et la lumière LED est réglable.
Montage : Il convient pour un montage en surface.
Spécifications et descriptions supplémentaires
Pourquoi un capteur de CO2 est-il un indicateur clé et quels paramètres mesure-t-il ?
Les gens produisent du CO2 ou dioxyde de carbone en respirant. Cela fait de la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation. Ce transmetteur CVC offre une indication visuelle claire du niveau de CO2 via les LED verte, jaune et rouge. La LED verte indique que le niveau de CO2 est dans les limites — l'apport d'air frais est suffisant. Lorsque le niveau de CO2 entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : CO2 hors limites ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le CO2 et le niveau de lumière ambiante sont disponibles via Modbus RTU. La technologie de détection photoacoustique est utilisée pour mesurer le niveau de CO2. Cela rend le capteur très sensible et spécifique, le rendant utile pour la détection de divers gaz. L'utilisation de longueurs d'onde infrarouges spécifiques qui correspondent aux lignes d'absorption du CO2 assure que les interférences provenant d'autres gaz sont minimisées.
Contrairement aux capteurs NDIR transmissifs, les capteurs NDIR photoacoustiques mesurent l'énergie absorbée par les molécules de CO2. Lorsque l'émetteur infrarouge est pulsé, les molécules de CO2 absorbent la lumière infrarouge de manière régulière. Cela provoque une vibration moléculaire supplémentaire, ce qui entraîne une onde de pression dans la chambre de mesure. Plus la concentration de CO2 est élevée, plus la lumière est absorbée, ainsi donc l'amplitude de l'onde acoustique augmente. Un microphone à l'intérieur de la chambre à gaz détecte cela, et la concentration de CO2 peut alors être calculée. La détection NDIR photoacoustique permet une bien plus grande miniaturisation de la chambre de mesure. De plus, comme les ondes sonores sont omnidirectionnelles, la position relative de l'émetteur et du microphone n'est pas contrainte. Ainsi, les capteurs NDIR photoacoustiques sont généralement plus robustes mécaniquement et thermiquement.
Quels appareils la sortie du capteur peut-elle contrôler et comment fonctionne-t-elle ?
La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement avec la température, l'humidité et la concentration de CO2. Le capteur augmentera la vitesse du ventilateur ou ouvrira le clapet si plus d'air frais est requis.
Les gens produisent du CO2 ou dioxyde de carbone en respirant. Cela fait de la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation. Ce transmetteur CVC offre une indication visuelle claire du niveau de CO2 via les LED verte, jaune et rouge. La LED verte indique que le niveau de CO2 est dans les limites — l'apport d'air frais est suffisant. Lorsque le niveau de CO2 entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : CO2 hors limites ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le CO2 et le niveau de lumière ambiante sont disponibles via Modbus RTU. La technologie de détection photoacoustique est utilisée pour mesurer le niveau de CO2. Cela rend le capteur très sensible et spécifique, le rendant utile pour la détection de divers gaz. L'utilisation de longueurs d'onde infrarouges spécifiques qui correspondent aux lignes d'absorption du CO2 assure que les interférences provenant d'autres gaz sont minimisées.
Contrairement aux capteurs NDIR transmissifs, les capteurs NDIR photoacoustiques mesurent l'énergie absorbée par les molécules de CO2. Lorsque l'émetteur infrarouge est pulsé, les molécules de CO2 absorbent la lumière infrarouge de manière régulière. Cela provoque une vibration moléculaire supplémentaire, ce qui entraîne une onde de pression dans la chambre de mesure. Plus la concentration de CO2 est élevée, plus la lumière est absorbée, ainsi donc l'amplitude de l'onde acoustique augmente. Un microphone à l'intérieur de la chambre à gaz détecte cela, et la concentration de CO2 peut alors être calculée. La détection NDIR photoacoustique permet une bien plus grande miniaturisation de la chambre de mesure. De plus, comme les ondes sonores sont omnidirectionnelles, la position relative de l'émetteur et du microphone n'est pas contrainte. Ainsi, les capteurs NDIR photoacoustiques sont généralement plus robustes mécaniquement et thermiquement.
Quels appareils la sortie du capteur peut-elle contrôler et comment fonctionne-t-elle ?
.jpg)

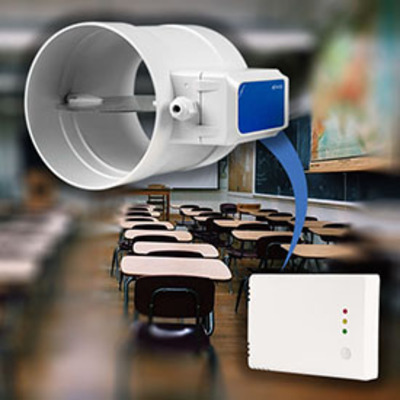

La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement avec la température, l'humidité et la concentration de CO2. Le capteur augmentera la vitesse du ventilateur ou ouvrira le clapet si plus d'air frais est requis.
Quelles sont les exigences d'alimentation et de câblage du capteur ?
Les borniers à cage à ressort simplifient le câblage et l'installation. Ils éliminent le besoin de maintenance de routine et assurent un contact fiable pour les fils solides ou multibrins. Ce capteur peut être alimenté soit en 24 V CC soit en 24 V CA. Il est conçu pour un raccordement à trois fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension CC.
Quelles sont les options de configuration et de personnalisation du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Cependant, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU. L'intensité lumineuse des LED utilisées pour l'indication d'état est réglable et il est possible de choisir de désactiver une ou plusieurs valeurs de mesure. Le plan des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
Quelles sont les caractéristiques de protection du boîtier du capteur et comment est-il monté ?
Le boîtier offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Il peut être monté sur un mur à l'intérieur. Pour garantir des performances optimales, il doit être protégé de la lumière directe du soleil.
