Ürün veri sayfası
Alarm sinyal ünitesi | zorlu ortamlar, PoM
Ürün açıklaması

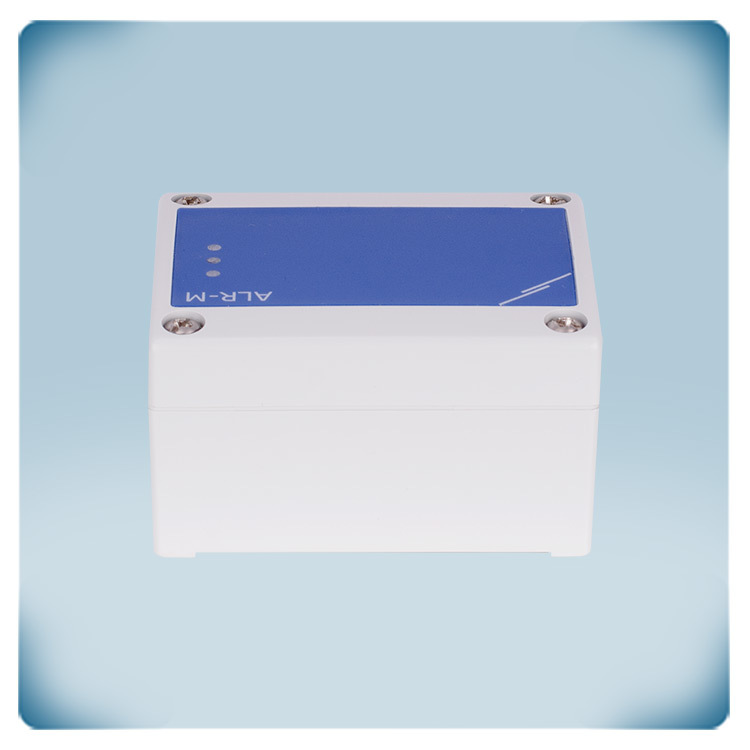

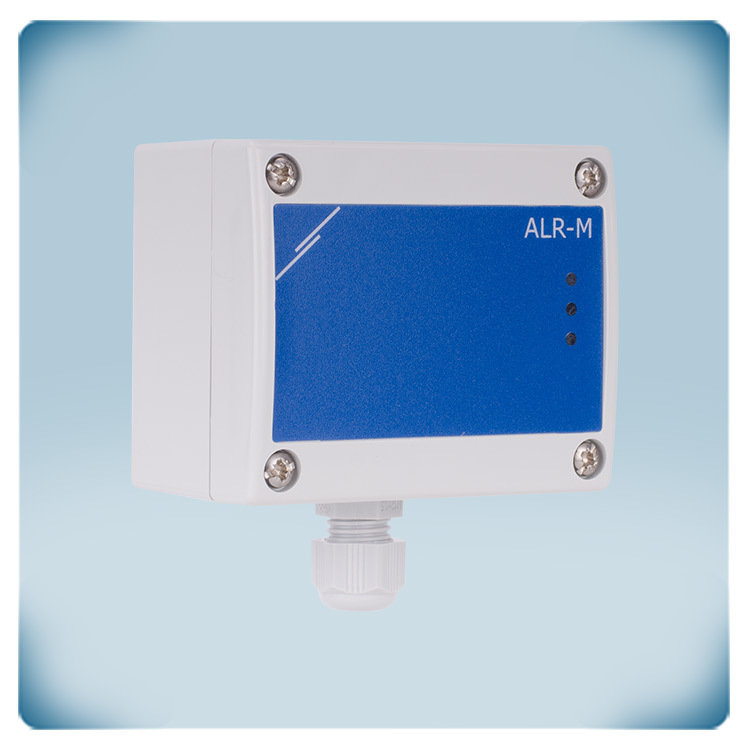

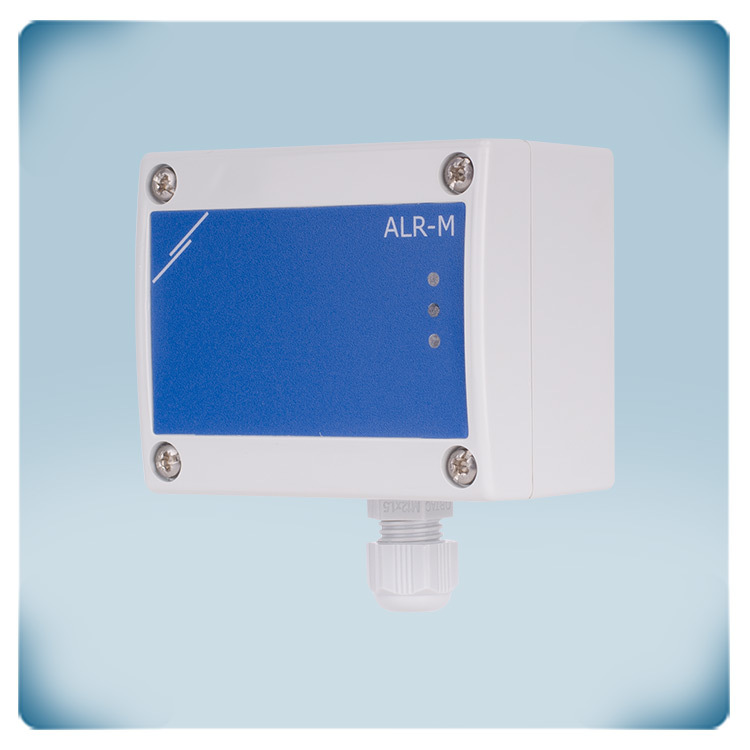

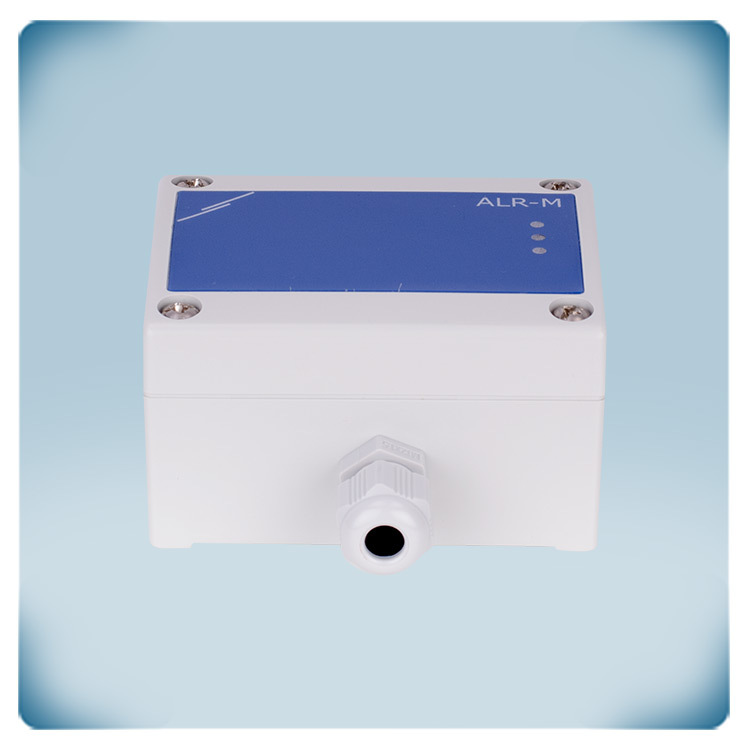

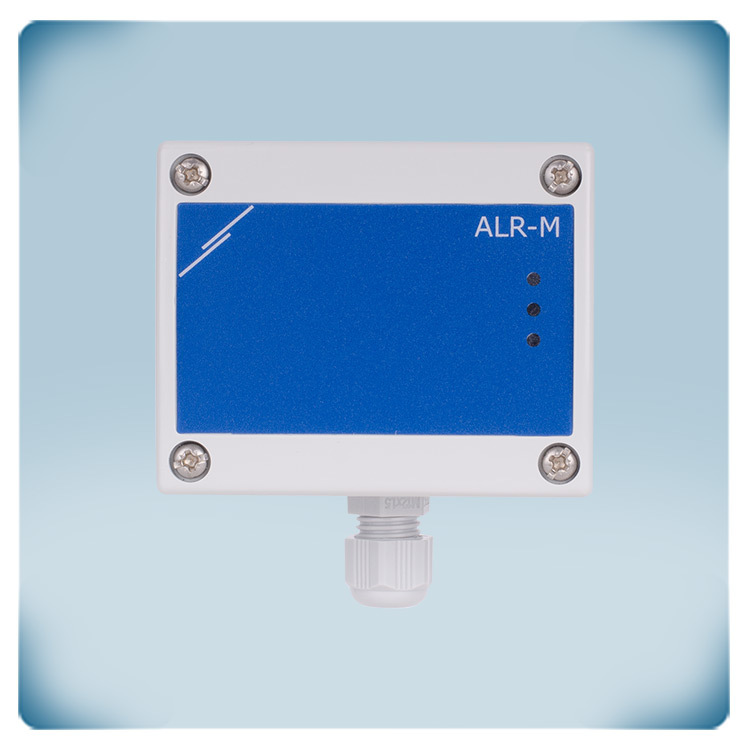

Bu ünite, HVAC sistemleri için görsel ve sesli alarmlar sağlamak üzere tasarlanmıştır.
Hem görsel hem de sesli alarmlar üretmek için göstergeler ve hoparlörlerle donatılmıştır. Bu, daha az erişilebilir yerlerdeki HVAC tesisatlarından kaynaklanan arızaların veya uyarıların kolayca tespit edilmesini ve derhal ele alınmasını sağlar.
Ünite Modbus RTU iletişim protokolü kullanılarak kontrol edilir. Modbus RTU, sinyalizasyon ünitesi ile HVAC sistemindeki sensörler, kontrolörler veya bina yönetim sistemi (BMS) gibi diğer cihazlar arasında iletişim sağlar.
24 VDC güç kaynağı ile çalışır ve iki bağlantı seçeneği sunar. Ethernet veya Modbus iletişimi için yaygın olarak kullanılan RJ45 soketi üzerinden bağlanabilir ve ayrıca terminal blokları üzerinden de bağlanabilir. Ayrıca 3 açık kollektör çıkışına sahiptir.
Ek özellikler ve açıklama
ALR-M1 HVAC alarm sinyali ne işe yarar ve hangi protokolle çalışır?
ALR -M1 HVAC alarm sinyali, daha az erişilebilir yerlerde bulunan HVAC tesisatlarından gelen arızalar veya uyarılar için görsel ve sesli uyarılar üretir. İletişim için Modbus RTU protokolünü kullanarak çalışır. Ünite 24 VDC'lik bir güç kaynağına ihtiyaç duyar ve Sentera'nın 24 V güç kaynağı modülleri kullanılarak çalıştırılabilir.
Cihazın bağlantı seçenekleri ve harici cihazları kontrol etme yeteneği nasıldır?
Üniteyi bağlamak için iki seçenek vardır:
1. RJ45 Soketi: Ünite, Ethernet bağlantıları için kullanılan yaygın bir konektör olan RJ45 soketi kullanılarak bağlanabilir. Bu, mevcut bir ağ altyapısına kolay entegrasyon sağlar.

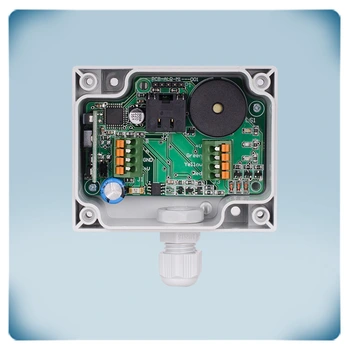

2. Terminal Blokları: Alternatif olarak, ünite terminal blokları kullanılarak bağlanabilir. Terminal blokları yaylı kelepçe terminalleri kullanarak güvenli ve güvenilir bir bağlantı sağlar. Bu terminal bloklarının yaylı kelepçeleri kabloları güvenli bir şekilde kavrar. Ünite ayrıca LED göstergeler veya röleler gibi harici cihazları kontrol etmek için kullanılabilen üç açık kollektör çıkışına sahiptir. Bu açık kollektör çıkışlarını kullanarak, ünite tarafından algılanan belirli olaylara veya koşullara dayalı olarak harici cihazları etkinleştirmek için alarm sinyalizasyon ünitesinin işlevselliğini genişletebilirsiniz.
Görsel ve sesli alarmlar, Modbus RTU kontrolü, 24 VDC güç kaynağı, çoklu bağlantı seçenekleri ve açık kollektör çıkışlarını bir araya getiren bu HVAC alarm sinyalizasyon ünitesi, HVAC sistem arızalarını izlemek ve uyarmak için kapsamlı bir çözüm sunar. Esneklik, entegrasyon kolaylığı ve harici cihazları kontrol etme yeteneği sağlayarak alarm sisteminin etkinliğini artırır ve zamanında müdahale ve bakımı kolaylaştırır.
Cihazın önceden tanımlanmış çalışma modları nelerdir?
Yeşil, sarı ve kırmızı LED'ler ve piezo buzzer önceden tanımlanmış üç çalışma modu ile kontrol edilebilir. Bu üç mod Modbus kayıt 11 aracılığıyla etkinleştirilebilir. Modbus kayıt 11'e '0' yazılması 'normal' modu etkinleştirir - yeşil LED açık. Modbus kayıt 11'e '1' yazılması 'uyarı' modunu etkinleştirir: sarı LED yanar. Modbus kayıt 11'e '2' yazılması 'Alarm' modunu etkinleştirir - kırmızı LED ve sesli uyarı yanar. Her bir LED'i ve sesli uyarıyı ayrı ayrı kontrol etme imkanı da vardır. Daha fazla bilgi için montaj talimatına bakın.
Modbus RTU iletişimi ile hangi ayarlar yapılabilir?
Tüm ayarlar Modbus RTU üzerinden yapılabilir. Modbus kayıt haritası, tüm ayarlanabilir ayarlara eksiksiz bir genel bakış sağlar. Modbus HVAC alarm cihazları, kontrolörler ve ağ geçitleri gibi diğer Modbus özellikli cihazlarla veya sistemlerle entegre olabilir. Bu entegrasyon, HVAC sisteminin farklı bileşenleri arasında sorunsuz iletişim ve koordinasyon sağlayarak genel izleme ve kontrol yeteneklerini geliştirir.
Cihazın kutusu hangi malzemeden yapılmıştır ve hangi çevresel koşullara dayanıklıdır?
Sentera, muhafazalarının kalitesini garanti etmek için bunları kendi fabrikasında üretmektedir. ALR - M1 modülünün muhafazası, r-ABS VO (UL94) plastikten yapılmış duvara monte edilebilir. Bu malzeme ısıya dayanıklıdır ve deforme olmadan veya erimeden yüksek sıcaklıklara dayanabilir. Bu, muhafazanın ısı kaynaklarına maruz kalabileceği uygulamalar için çok önemlidir. Malzeme aynı zamanda yangın geciktiricidir, tutuşmaya karşı dirençlidir ve alevlerin yayılmasını azaltır. Plastik çok sağlamdır ve darbelere karşı mükemmel koruma sağlar.
Sentera, muhafazalarının kalitesini garanti etmek için bunları kendi fabrikasında üretmektedir. ALR - M1 modülünün muhafazası, r-ABS VO (UL94) plastikten yapılmış duvara monte edilebilir. Bu malzeme ısıya dayanıklıdır ve deforme olmadan veya erimeden yüksek sıcaklıklara dayanabilir. Bu, muhafazanın ısı kaynaklarına maruz kalabileceği uygulamalar için çok önemlidir. Malzeme aynı zamanda yangın geciktiricidir, tutuşmaya karşı dirençlidir ve alevlerin yayılmasını azaltır. Plastik çok sağlamdır ve darbelere karşı mükemmel koruma sağlar.
Son derece dayanıklı olmasının yanı sıra, muhafaza, toz ve nem girişine karşı iyi korunduğunu gösteren bir IP65 koruma derecesi sağlar. Bu koruma seviyesi, toz, nem veya su jetlerine maruz kalınabilecek dış mekan veya endüstriyel ortamlar için bile uygun olmasını sağlar.
