Techninė dokumentacija
Gedimo signalizacijos prietaisas, Modbus RTU ryšys
Produkto aprašymas

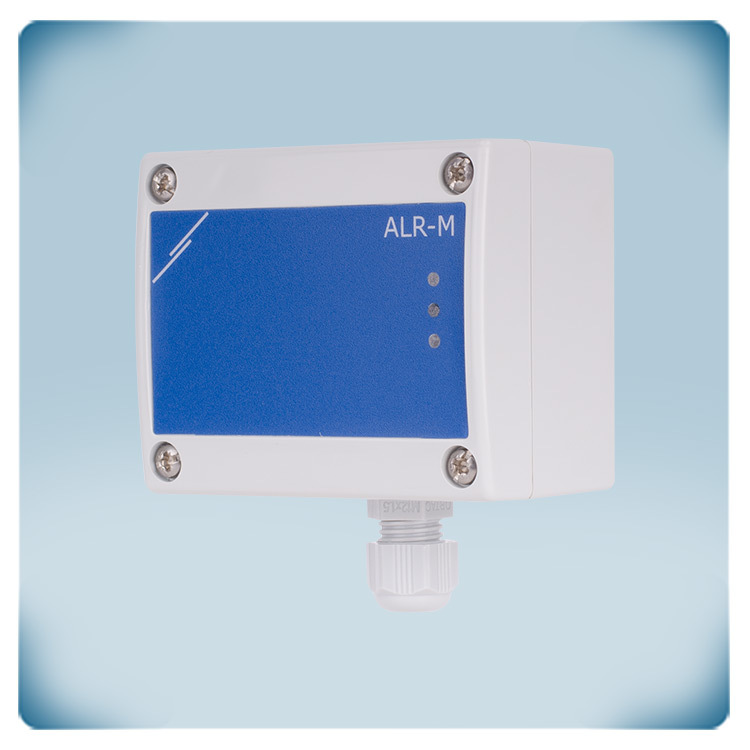

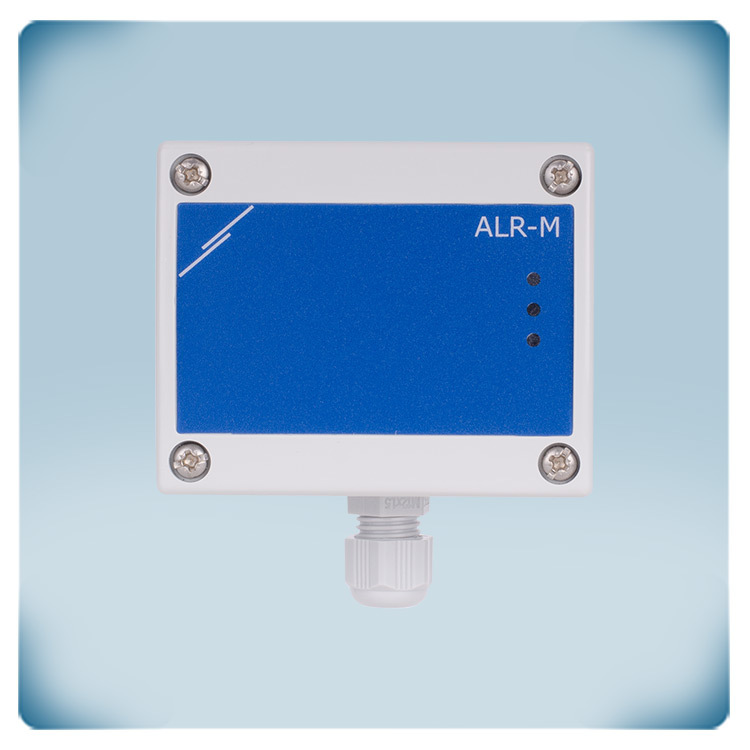

Gedimo siganlizacijos prietaisas su Modbus RTU ryšiu. ALR-M1 tai ŠVOK sistemos gedimo garsinis ir vizualinis signalo įtaisas, skirtas fiksuoti aliarmus ir signalizuoti gedimus ar perspėjimus.
Kad šis prietaisas tinkamai funkcionuotų tam reikia pagrindinio valdiklio, pavyzdžiui, Sentera DRPU ar bet kurio BMS valdiklio, galinčio užrašyti reikšmę teisinguose Modbus laikymo registruose. Įrenginys maitinimo įtampą gauna iš Modbus tinklo, o visus parametrus galima pasiekti naudojant Modbus RTU.
ALR-M1 serija turi garsinį signalą, 3 integruotus LED indikatorius ir 3 atviro kolektoriaus įėjimus / išėjimus išoriniams įrenginiams, tokiems kaip LED indikatoriai ar relės, valdyti.
Papildomos specifikacijos ir aprašymas
Kaip prijungti?
ALR–M1 HVAC aliarmo signalizavimo įrenginys generuoja vizualinius ir garsinius įspėjimus apie gedimus ar įspėjimus iš HVAC sistemų, esančių sunkiau pasiekiamose vietose. Jis veikia naudodamas Modbus RTU komunikacijos protokolą. Įrenginiui reikalingas 24 VDC maitinimas, kuris gali būti tiekiamas naudojant „Sentera“ 24 V maitinimo šaltinius.
ALR–M1 HVAC aliarmo signalizavimo įrenginys generuoja vizualinius ir garsinius įspėjimus apie gedimus ar įspėjimus iš HVAC sistemų, esančių sunkiau pasiekiamose vietose. Jis veikia naudodamas Modbus RTU komunikacijos protokolą. Įrenginiui reikalingas 24 VDC maitinimas, kuris gali būti tiekiamas naudojant „Sentera“ 24 V maitinimo šaltinius.

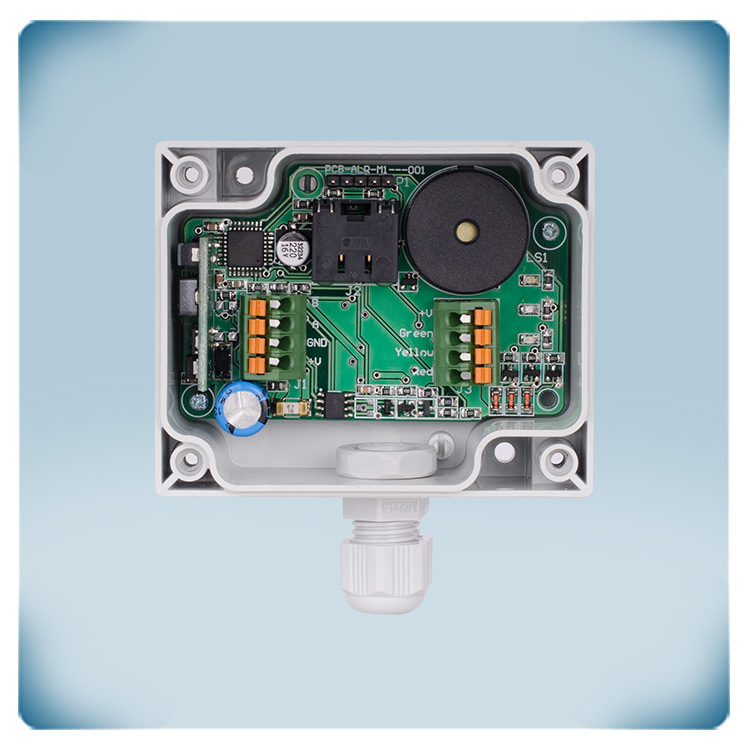

Yra du įrenginio prijungimo būdai:
RJ45 lizdas: Įrenginį galima prijungti naudojant RJ45 lizdą, kuris yra dažnai naudojamas Ethernet jungtims. Tai leidžia lengvai integruoti į esamą tinklo infrastruktūrą.
Gnybtų blokai: Alternatyviai, įrenginį galima prijungti naudojant gnybtų blokus. Jie užtikrina patikimą ir saugų sujungimą, naudojant spyruoklinius gnybtus, kurie tvirtai sugriebia laidus.
Įrenginys taip pat turi tris „open collector“ (atviro kolektoriaus) išėjimus, kuriuos galima naudoti išoriniams įrenginiams, tokiems kaip LED indikatoriai ar relės, valdyti. Naudodami šiuos išėjimus, galite išplėsti aliarmo signalizavimo įrenginio funkcionalumą, aktyvuodami išorinius įrenginius pagal konkrečius įvykius ar sąlygas, aptiktas įrenginio.
Gnybtų blokai: Alternatyviai, įrenginį galima prijungti naudojant gnybtų blokus. Jie užtikrina patikimą ir saugų sujungimą, naudojant spyruoklinius gnybtus, kurie tvirtai sugriebia laidus.
Įrenginys taip pat turi tris „open collector“ (atviro kolektoriaus) išėjimus, kuriuos galima naudoti išoriniams įrenginiams, tokiems kaip LED indikatoriai ar relės, valdyti. Naudodami šiuos išėjimus, galite išplėsti aliarmo signalizavimo įrenginio funkcionalumą, aktyvuodami išorinius įrenginius pagal konkrečius įvykius ar sąlygas, aptiktas įrenginio.
Ar galiu naudoti signalizacijos įrenginį vėdinimo įrenginiams stebėti?
Pavyzdžiui, Sentera signalizacijos įtaisas ALR-M gali būti sumontuotas šalia vėdinimo sistemos, kad būtų sukurtas vaizdinis ir garsinis pavojaus signalas, jei filtras yra nešvarus. Dėl šio signalizacijos modulio galite būti tikri, kad jūsų vėdinimo sistema yra tvarkinga.
Kaip naudojamas šis gaminys?
Visus parametrus galima lengvai nustatyti ir reguliuoti per Modbus. Atliekamų matavimų būklę galite stebėti per 3 LED diodus, o matavimam pasiekus kritinę ribą apie tai jus informuos pjezo garsinis signalas.
Žalios, geltonos ir raudonos šviesos diodai bei garsinis signalas gali būti valdomi trimis iš anksto nustatytais darbo režimais. Šiuos tris režimus galima suaktyvinti per Modbus registrą 11. Įrašant 0 į Modbus registrą 11 įjungiamas normalus režimas – dega žalias šviesos diodas. Įrašant „1“ į „Modbus“ registrą 11, įjungiamas „Įspėjimo“ režimas: dega geltonas šviesos diodas. Įrašant „2“ į Modbus registrą 11, įjungiamas „Alarm“ režimas – šviečia raudonas šviesos diodas ir įjungiamas garsinis signalas. Taip pat yra galimybė valdyti kiekvieną šviesos diodą ir garsinį signalą atskirai. Daugiau informacijos rasite surinkimo instrukcijose.
Kas užtikrina korpuso patvarumą?

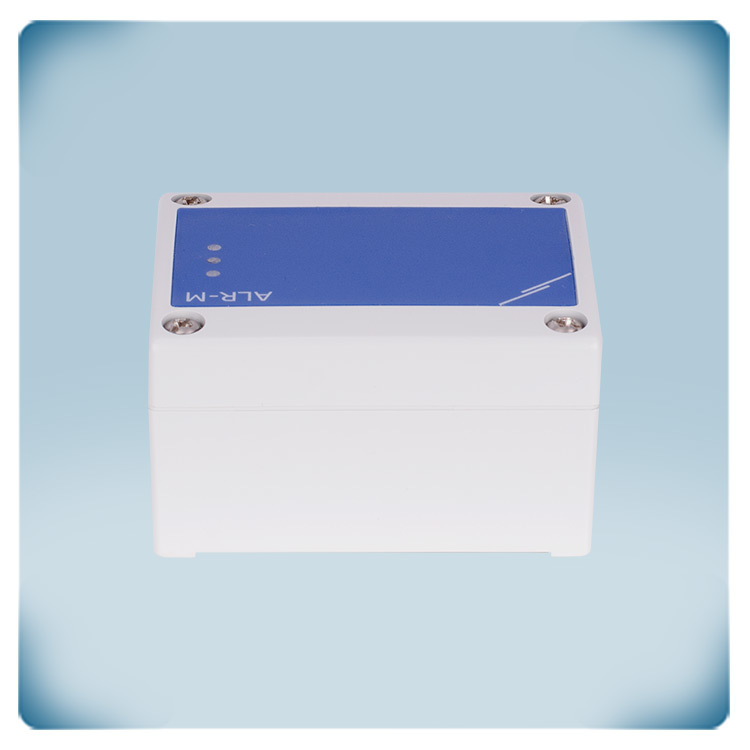

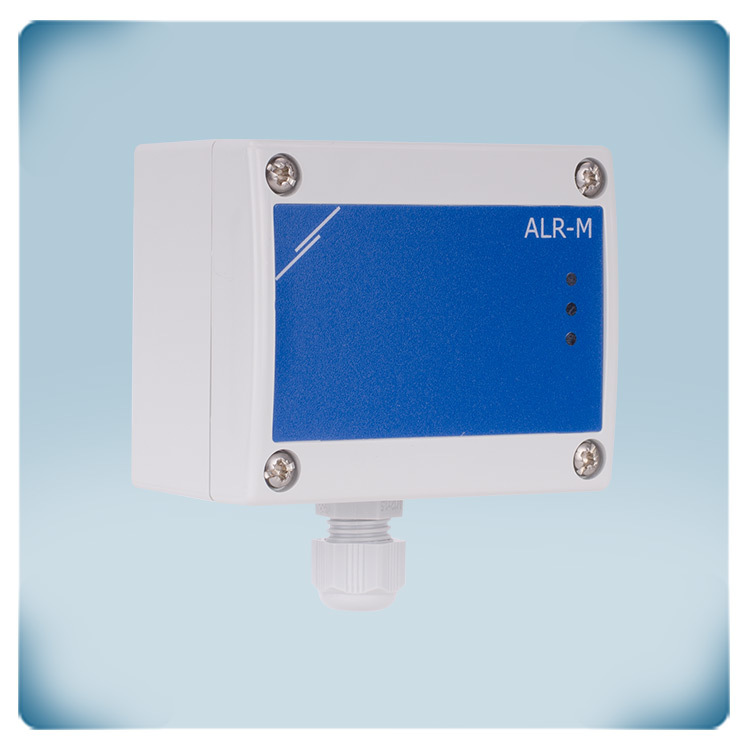

Siekdama užtikrinti aukštą kokybę, „Sentera“ savo korpusus gamina savo gamykloje. ALR–M1 modulio korpusas yra skirtas montuoti ant sienos ir pagamintas iš r-ABS VO (UL94) plastiko. Ši medžiaga yra atspari karščiui ir gali atlaikyti aukštą temperatūrą nesideformuodama ir neišsilydydama, todėl tinka naudoti aplinkose, kur galimas šilumos poveikis. Be to, medžiaga yra sunkiai užsiliepsnojanti – ji atspari uždegimui ir mažina liepsnos plitimą. Plastikas yra labai tvirtas ir suteikia puikią apsaugą nuo smūgių.
Siekdama užtikrinti aukštą kokybę, „Sentera“ savo korpusus gamina savo gamykloje. ALR–M1 modulio korpusas yra skirtas montuoti ant sienos ir pagamintas iš r-ABS VO (UL94) plastiko. Ši medžiaga yra atspari karščiui ir gali atlaikyti aukštą temperatūrą nesideformuodama ir neišsilydydama, todėl tinka naudoti aplinkose, kur galimas šilumos poveikis. Be to, medžiaga yra sunkiai užsiliepsnojanti – ji atspari uždegimui ir mažina liepsnos plitimą. Plastikas yra labai tvirtas ir suteikia puikią apsaugą nuo smūgių.

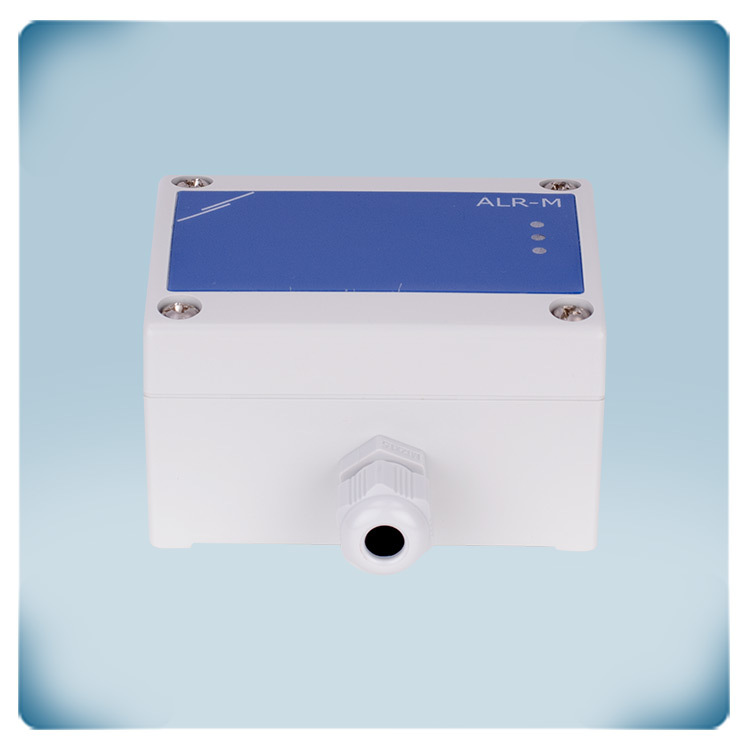

Korpusas taip pat turi IP65 apsaugos klasę, kuri reiškia aukštą apsaugą nuo dulkių ir drėgmės patekimo. Dėl to įrenginys tinkamas naudoti net lauko ar pramoninėse sąlygose, kur galimas dulkių, drėgmės ar vandens poveikis.
