AC fan hız kontrolörü | TK izleme | uzaktan açma-kapama | 10 A

Ürün kodu ITRS9100-DT
GTIN 0.540.100.300.836.2
Intrastat numarası 85.36.50.80
Kategori Değişken hız kontrolü - ayrı açma-kapatma anahtarı - TK izleme
Mevcut stok 3 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Sentera ITRS9100-DT fan hız kontrol cihazı, ITRS9 serisinin bir parçası olarak, tek fazlı gerilim kontrollü motorları (110—240 VAC / 50—60 Hz) besleme gerilimini ayarlayarak verimli bir şekilde düzenler. Ayarlanabilir adımsız çıkış gerilimi, optimal performans için hassas fan hız kontrolü sağlar. Otomatik güç kaynağı algılama, motor koruması için termal kontaklar (TK) ve uzaktan başlatma/durdurma için açık (NO) ve kapalı (NC) girişler sunarak, kontrol cihazı çok yönlü ve güvenli çalışma sağlar.

ITRS9 kontrol cihazları, dahili olarak düzenleyiciler aracılığıyla minimum ve maksimum hızları ayarlar. Bu serideki ürünler, minimum çıkış gerilimi ile besleme gerilimi aralığında bir potansiyometre tarafından düzenlenen valf, lamba veya damper gibi cihazlar için düzenlenmemiş bir çıkış içerir.

Kick-start ve soft start modlarına sahip olan kontrol cihazı, bir atlayıcı aracılığıyla seçilebilir ve motor hızlanmasında esneklik sağlar. Maksimum 10 A motor akımına sahip ITRS9100-DT modeli, aydınlatmalı açma/kapama anahtarı, hızlı teşhis için LED göstergeleri ve zamanında sorun uyarıları için bir alarm çıkışı içerir.

ITRS9100-DT, hassas hız kontrolü, güvenlik özellikleri ve esneklik sunarak, HVAC sistemleri için ideal bir seçenektir.

Ek özellikler ve açıklama

Sürekli değişken hız kontrolü
Bu fan hız kontrol cihazı, motor voltajını düşürerek tek fazlı AC motorların hızını düzenler. Motor gerilimi faz açısı kontrolü (TRİYAK teknolojisi) ile azaltılır.
Bu, bu hız kontrol cihazının yalnızca voltaj kontrollü motorlar için uygun olduğu anlamına gelir. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticinizle iletişime geçmenizdir. Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme aracılığıyla ayarlanabilir.
Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.

Ayarlanabilir minimum ve maksimum motor hızı
Minimum ve maksimum seçilebilir motor hızı iki dahili düzeltici ile ayarlanabilir. Bu, ön paneldeki düğme aracılığıyla seçilebilen hız aralığını en iyi duruma getirmeyi mümkün kılar. Hız aralığını optimize ederek, fanın herhangi bir aşırı kapasitesi telafi edilebilir. Minimum hızı yeterince yüksek ayarlayarak, uzun süreli düşük hızda motorun aşırı ısınması önlenebilir. Motorunuz için hangi hız aralığına izin verildiğini öğrenmek için motor üreticisine danışın.

Termal motor koruması
Bir AC motor arızalandığında, bu genellikle aşırı ısınmadan kaynaklanır. Motorun aşırı ısınmasını zamanında tespit etmek için bazı motorlar TK veya termal kontaklarla donatılmıştır. Bu termal kontaklar motor sargılarındaki sıcaklığı ölçer. ITR9S fan hızı kontrolörleri termal motor kontaklarını izleyebilir. Motorun aşırı ısınması durumunda, TK izleme fonksiyonu kalıcı motor hasarını önlemek için motoru devre dışı bırakır. Bu durumda, alarm çıkışı etkinleştirilecektir. Örneğin: motor sorunlarını bildirmek için alarm çıkışına harici bir sesli uyarı veya harici bir gösterge ışığı bağlanabilir. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için ITRS9 kontrol ünitesinin her iki TK terminalini köprüleyin.

AC fan nasıl başlatılır?
İki giriş, motoru uzaktan başlatmak veya durdurmak için kullanılabilir. Örneğin, motoru başlatmak için her iki girişten birine uzaktan bir anahtar veya harici bir saat bağlamak mümkündür. Motoru başlatmak için iki farklı yöntem vardır: Kickstart veya softstart hızlandırma. Bunlar dahili bir atlayıcı aracılığıyla seçilebilir.
Kickstart motoru maksimum hızda başlatır. 8 - 10 saniye sonra motor istenen fan hızına doğru yavaşlar. Softstart, motoru durma noktasından istenen fan hızına doğru yumuşak bir şekilde hızlandırır. Bu hızlanma süresi yaklaşık 8 - 10 saniyedir.

AÇMA/KAPAMA düğmesi
Yan taraftaki ışıklı AÇMA/KAPAMA düğmesi ile cihaz açılabilir veya kapatılabilir. ON konumunda anahtar yanar. 1,5 A ve 3 A ITR-9 serileri için ON-OFF anahtarı istenirse devre dışı bırakılabilir. AÇMA/KAPAMA anahtarını devre dışı bırakmak için güç kaynağını L1 ve N terminalleri üzerinden bağlayın (L ve N üzerinden değil). Daha fazla ayrıntı için lütfen kılavuza bakın.

Regüle edilmemiş (Düzenlemesiz) çıkış
Motor etkinleştirildiğinde, regüle edilmemiş çıkış aktiftir. Bu çıkış AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için "regüle edilmemiş çıkış" olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir. Genel olarak harici bir çalışma göstergesini, bir damperi, harici bir röleyi vb. kontrol etmek için kullanılır. Örneğin fan durduğunda damper kapanır. Fan aktif olduğunda damper açıktır.

İç mekan uygulamaları için su geçirmez kutu

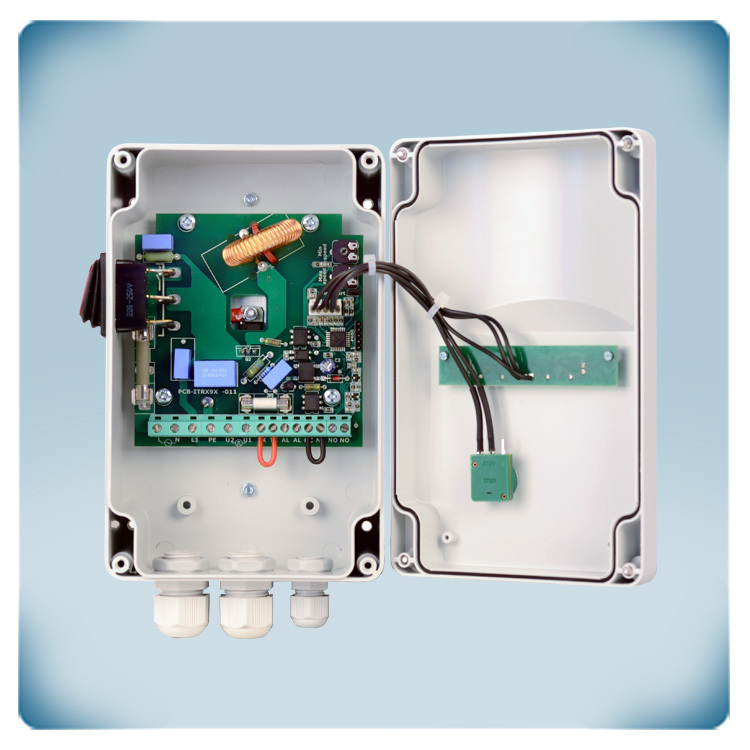

Bu fan hız kontrol cihazı bir duvara veya iç mekanda bir panele monte edilebilir. Fan hız kontrol cihazının yeterince soğuyabildiğinden emin olun. Tercihen güneş almayan serin bir yere kurun. Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar.
