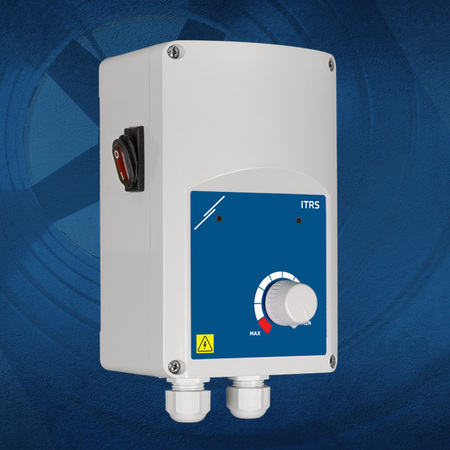

Variateur de vitesse électronique 10 A | marche-arrêt à distance
Description du produit
Ce variateur est conçu pour réguler les moteurs monophasés à tension contrôlable avec un courant maximal de 10 A en ajustant la tension fournie via une sortie à variation continue. Il détecte automatiquement l'alimentation (110–240 VCA / 50–60 Hz), ce qui en fait une solution polyvalente pour les systèmes CVC.
Afin d'assurer une sécurité et un contrôle améliorés, l'unité contient des contacts thermiques (CT) pour la protection du moteur et des entrées NO (normalement ouvert) / NF (normalement fermé) pour le Démarrage/Arrêt à distance. Les vitesses minimale et maximale sont ajustables via des trimmers internes, et le potentiomètre régule la tension de sortie. Il est également possible de sélectionner entre les modes de Démarrage impulsionnel (Kick-start) et de Démarrage progressif (Soft-start) via un cavalier.
Le régulateur fournit un retour d'information clair à l'aide d'un interrupteur Mrche/Arrêt, ou bien ON/OFF lumineux, des diagnostics à LED et d'une sortie d'alarme pour des alertes en temps opportun. Une sortie non régulée est également incluse pour alimenter des dispositifs externes, tels que des vannes ou des lampes.
Spécifications et descriptions supplémentaires
Comment ce Variateur Contrôle-t-il la Vitesse du Moteur CA ?
Ce régulateur de vitesse de ventilateur peut réduire la tension appliquée aux moteurs monophasés AC. En réduisant la tension du moteur, il peut réguler la vitesse de ces moteurs AC. La tension du moteur est réduite par contrôle par angle de phase (technologie TRIAC). Ce régulateur de vitesse de ventilateur est uniquement adapté aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. Ce régulateur de vitesse fonctionne de manière complètement silencieuse. La vitesse du ventilateur peut être sélectionnée en tournant le bouton sur la façade avant. Certains types de moteurs pourraient générer un léger bruit de ronflement du moteur à basse vitesse.
Comment les Vitesses de Ventilateur Minimale et Maximale Sont-elles Optimisées ?
La vitesse du moteur sélectionnable minimale et maximale peut être ajustée via les deux trimmers internes. Cela permet d'optimiser la plage de vitesse qui peut être sélectionnée via le bouton rotatif sur la façade avant. Toute surcapacité du ventilateur peut être compensée en optimisant la plage de vitesse. En réglant la vitesse minimale suffisamment élevée, la surchauffe du moteur lors d'un fonctionnement prolongé à basse vitesse peut être évitée. Afin de déterminer quelle plage de vitesse est autorisée pour votre moteur, il convient de consulter le fabricant du moteur.
Comment le Variateur ITRS9 Assure-t-il la Protection du Moteur ?
Lorsqu'un moteur CA tombe en panne, très souvent c'est dû à la surchauffe. Afin de détecter la surchauffe du moteur à temps, certains moteurs sont équipés de contacts thermiques, ou bien CT. Ces contacts thermiques mesurent la température dans les enroulements du moteur. Les régulateurs de vitesse de ventilateur ITRS9 peuvent surveiller les contacts thermiques du moteur. En cas de surchauffe du moteur, la fonction de surveillance CT désactive le moteur. Ce qui, à son tour, prévient les endommagements permanents au moteur. Dans ce cas, la sortie d'alarme sera activée. Si un bipeur (buzzer) ou un voyant lumineux externe a été connecté à la sortie d'alarme pour signaler les problèmes de moteur, il recevra ce signal d'alarme. Si le moteur n'est pas équipé de contacts CT, pontez les deux bornes CT du régulateur ITRS9 pour simuler une température de moteur continuellement normale.
Quelles Options de Contrôle à Distance et de Démarrage Sont Disponibles ?
Les deux entrées peuvent être utilisées pour démarrer ou arrêter le moteur à distance. Par exemple, il est possible de connecter un interrupteur à distance ou une horloge externe à l'une des deux entrées pour démarrer le moteur. Il existe deux modes de démarrage du moteur différents : accélération avec Démarrage impulsionnel (Kick start) ou Démarrage progressif (Soft start). Les modes peuvent être sélectionnés via un cavalier interne. Le Démarrage impulsionnel démarre le moteur à vitesse maximale. Après environ 8 à 10 secondes, le moteur décélére vers la vitesse de ventilateur demandée. Le Démarrage progressif accélére le moteur progressivement à partir de l'arrêt vers la vitesse de ventilateur demandée. La durée du temps d'accélération sera également d'environ 8 à 10 secondes.
Comment fonctionne l'interrupteur Marche (ON) / Arrêt (OFF) et peut-il être désactivé ?
Avec l'interrupteur Marche/Arrêt lumineux sur le côté, le dispositif peut être mis sous tension ou hors tension. L’interrupteur s’illumine lorsqu’il est en position Marche. Veuillez vous référer au manuel pour plus de détails.
Quel est le But et l'Application de la Sortie Non Régulée ?
Lorsque le moteur est activé, la sortie non régulée est active. Cette sortie est dite « non régulée » comme elle est soit Marche (230 Volt), soit Arrêt (0 Volt). Le courant maximum de cette sortie est de 2 A. Elle est généralement utilisée pour contrôler un indicateur de fonctionnement externe, un registre, un relais externe, etc.
À titre d'exemple : Quand le ventilateur s'arrête, le registre se ferme. Quand le ventilateur est actif, le registre est ouvert.
Lorsque le moteur est activé, la sortie non régulée est active. Cette sortie est dite « non régulée » comme elle est soit Marche (230 Volt), soit Arrêt (0 Volt). Le courant maximum de cette sortie est de 2 A. Elle est généralement utilisée pour contrôler un indicateur de fonctionnement externe, un registre, un relais externe, etc.
À titre d'exemple : Quand le ventilateur s'arrête, le registre se ferme. Quand le ventilateur est actif, le registre est ouvert.
Quelles sont les Directives d'Installation et les Caractéristiques du Boîtier ?
Ce variateur de vitesse de ventilateur peut être installé à l'intérieur, sur un mur ou sur un panneau. Assurez-vous que le régulateur de vitesse de ventilateur peut se refroidir suffisamment. De préférence, il faut l'installer dans un endroit tempéré, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'une protection IP54 contre la pénétration de poussière et d'eau.
