Ürün veri sayfası
AC fan hız kontrolörü 400 V | aşırı yük koruması | 6 A
Ürün açıklaması
Üç fazlı 400V motorlar için (maks. 6A) 5 kademeli fan hız kontrol cihazı.
Kısa devre ve aşırı yük koruması için termomanyetik devre kesici içerir.
Fan hızı, döner anahtar ile ayarlanır.
Dijital giriş aracılığıyla uzaktan başlatma-durdurmayı destekler.
Elektrik kesintisinden sonra otomatik yeniden başlama özelliği vardır.
Oto-transformatörler, saf sinüzoidal çıkış voltajı ile sessiz motor çalışması sağlar.

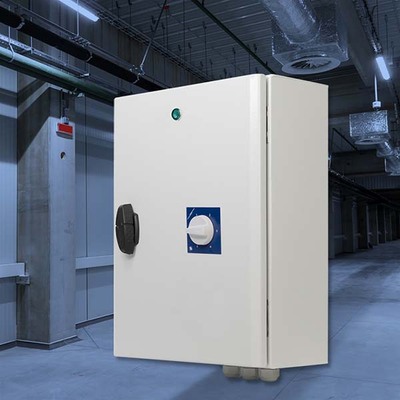

Metal muhafaza, iç mekanlarda yüzeye montaja olanak tanır (IP54).
Besleme voltajı: 400 VAC.
Ek özellikler ve açıklama
STTA4'te Fan Hızları Nasıl Seçilir ve Kontrol Edilir?
Mevcut beş hızdan biri döner anahtar üzerinden seçilebilir. 0 Konumunda, motor devre dışı bırakılır. Konum 1 düşük hızdır ve konum 5 yüksek hızdır.
STTA4 Hangi Uzaktan Kontrol Seçeneklerini ve Güvenlik Kilitlemelerini Sunar?
Giriş(ler) aracılığıyla motor uzaktan etkinleştirilebilir veya devre dışı bırakılabilir. Normalde açık bir giriş ve normalde kapalı bir giriş mevcuttur. Örneğin, normalde açık girişe bağlı bir uzaktan anahtar aracılığıyla motor etkinleştirilebilir veya devre dışı bırakılabilir. Normalde kapalı girişe bir duman alarmı bağlanabilir. Duman alarmı oluşursa, diğer girişin durumuna bakılmaksızın motor devre dışı bırakılır.
STTA4'ün Düzenlenmemiş Çıkışının Amacı ve İşlevi Nedir?
Ekstra, regüle edilmemiş çıkış (230 VAC) motor etkinleştirildiğinde aktiftir. Harici bir çalışma göstergesini, bir damperi vb. kontrol etmek için kullanılabilir. Örneğin fan devre dışı bırakıldığında damperler kapanır. Fan aktif olduğunda damper açıktır.
STTA4'ün Termal Motor Kontak (TK) İzleme Sistemi Aşırı Isınmaya Karşı Nasıl Korur?Termal manyetik devre kesici, belirli koşullar altında bir devredeki elektrik akımı akışını kesmek için tasarlanmış bir tür elektriksel korunma cihazıdır. İki tür koruma mekanizmasını birleştirir, bunlar termal ve manyetik.
Kesicinin termal bileşeni, uzun süre devam eden aşırı akım koşullarına yanıt verir. Devreden akan akım nominal kapasiteyi aştığında, üretilen ısı bimetalik bir şeridin bükülmesine neden olur. Bu bükülme hareketi açma mekanizmasını tetikler, devreyi açar ve akım akışını keser. Bu koruma, sürekli aşırı yüklenmelere karşı etkilidir.
Manyetik bileşen, akımda hızlı ve yoğun bir artış ile karakterize edilen kısa devre akımlarına yanıt verir. Kısa devre varlığında, yüksek akımın ürettiği manyetik alan, devreyi hızla açıp güç kaynağının bağlantısını keserek manyetik bir açılmaya neden olur. Bu koruma mekanizması, ani ve şiddetli aşırı akım olaylarını ele almak için hızlı hareket eder
Kısa devre veya aşırı yüklenme durumunda, termomanyetik devre kesici motoru derhal devreye sokar veya devre dışı bırakır.
STTA4'teki Termomanyetik Devre Kesici Motor Korumasını Nasıl Sağlar?
Bu fan hız kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru devre dışı bırakacaktır. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için kontrolörün her iki TK terminali de köprülenmelidir.
Kısa devre veya aşırı yüklenme durumunda, termomanyetik devre kesici motoru derhal devreye sokar ve devre dışı bırakır.
STTA4'ün Alarm Çıkışının İşlevi Nedir?
Alarm çıkışı (230 VAC) motor sorunları oluştuğunda etkinleştirilir. Uyarı oluşturmak için kullanılabilir. Örneğin motorun aşırı ısınması durumunda alarm çıkışı etkinleştirilir. TK izleme fonksiyonu daha fazla hasarı önlemek için motoru devre dışı bırakacaktır. Alarm çıkışı bir uyarı ışığını kontrol edebilir.
STTA4 Elektrik Kesintisi Sırasında ve Sonrasında Nasıl Davranır?
Bir güç kesintisi durumunda, bu kontrolör otomatik olarak kendini sıfırlayacaktır. Güç geri geldiğinde, motor otomatik olarak yeniden başlayacaktır.
STTA4'ün Muhafaza Malzemesi, Koruması ve Kurulum Yönergeleri Nelerdir?
Sentera, üretilen ve tedarik edilen ürünlerin hem elektronik hem de elektronik olmayan parçalarının kalitesine çok dikkat eder. STTA4 kontrol cihazının kasası, mekanik ve diğer etkilere karşı güvenilir koruma sağlayan koruyucu kaplamalı çelik saçtan üretilmiştir. EN 62208 Avrupa standardına göre sertifikalandırılmıştır ve IP54 toz ve su koruma derecesine sahiptir.
Maksimum güvenilirlik ve güvenli çalışma sağlamak ve aşırı ısınmayı önlemek için kontrolör doğrudan güneş ışığından uzak serin bir yere kurulmalıdır. Transformatör hız kontrol cihazının çalışması için ortam sıcaklığı -20 ila +35 ° C aralığında olmalı ve bağıl nem % 5 ile 95 arasında olmalıdır. Çalışma ortamında nemin yoğunlaşmasına izin verilmez.
