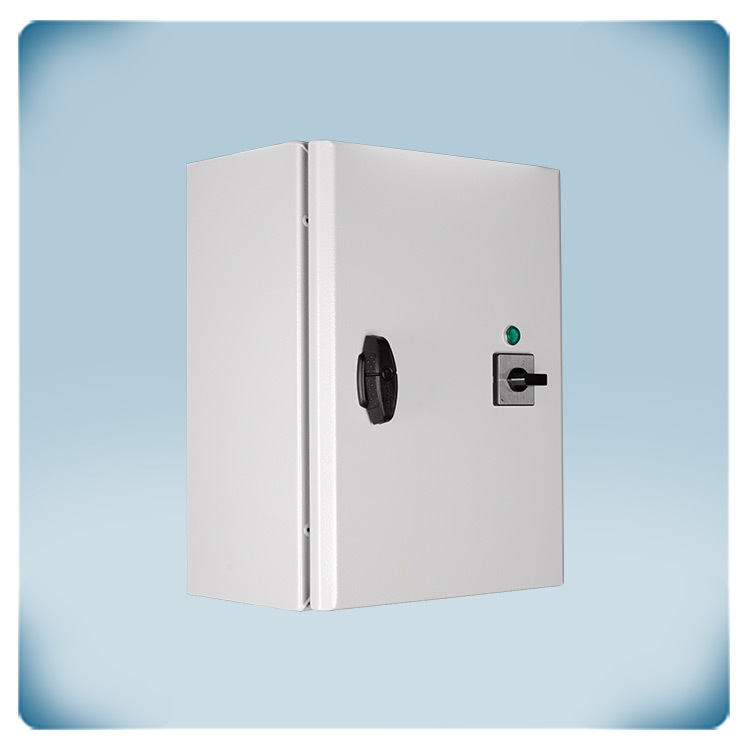

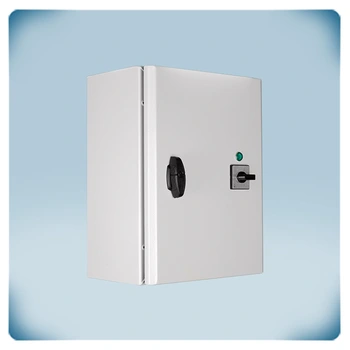

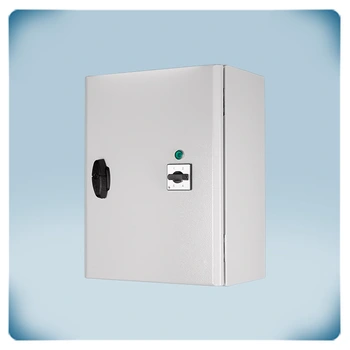

5 Adımlı fan hız kontrolörü | TK izleme | 20 A
Ürün açıklaması

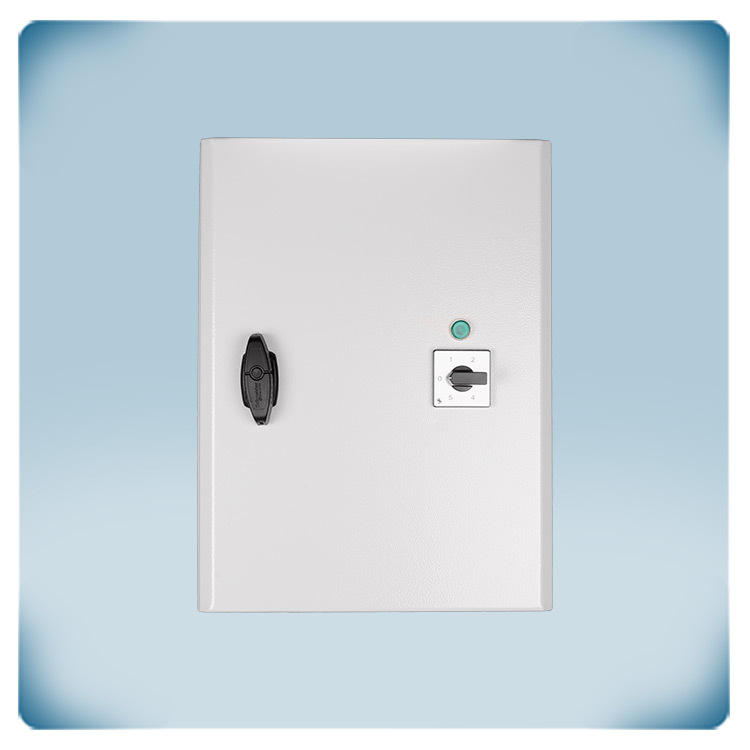

Termik kontaklar veya TK ile donatılmış tek fazlı motorlar için 5 kademeli transformatör fan hızı kontrolörü. (Birleşik) maksimum motor akımı 20 A'dır. Fan hızı, ön kapaktaki dahili döner anahtar aracılığıyla ayarlanabilir.
TK izleme fonksiyonu aşırı ısınma durumunda motoru devre dışı bırakır.
Muhafaza yüzeye monte edilebilir ve kir, toz ve nem girişine karşı IP54 koruma sağlar. Fan hızı, motor voltajı düşürülerek 5 adımda düzenlenir. Mükemmel sinüzoidal şekle sahip çıkış gerilimi, motorun sessiz çalışmasını garanti eder.
Ek özellikler ve açıklama
Neden STRS1'i seçmelisiniz
Transformatör kontrolörleri bir hız kontrol çözümü olarak çeşitli avantajlar sunar. Sağlam, kullanımı kolay, verimli ve ekonomiktirler. Önemli bir avantajı da motorlarda elektromanyetik uyarım olmamasıdır, bu da onları gürültüye duyarlı ortamlar için uygun hale getirir. Bir transformatör fan hız kontrol cihazı ile sessiz motor çalışmasının, uygun adım tabanlı kontrolün ve makul bir maliyetle uzun ömürlü bir kontrol cihazının keyfini çıkarabilirsiniz. STRS1 gibi 5 kademeli fan hız kontrol cihazları endüstriyel mutfaklarda, depolarda ve diğer endüstriyel ortamlarda geniş uygulama alanı bulur. Davlumbazları veya egzoz fanlarını düzenlemek için basit kontroller olarak hizmet ederler. Bu kontrolörler, fan hızının durma noktasından maksimum hıza kadar beş adımda ayarlanmasını sağlar. Herhangi bir yapılandırma veya programlama gerektirmeyen tak ve çalıştır cihazlardır. Bu, AC fan hızı kontrolünü sorunsuz ve kullanışlı hale getirir.
Kontrol methodu

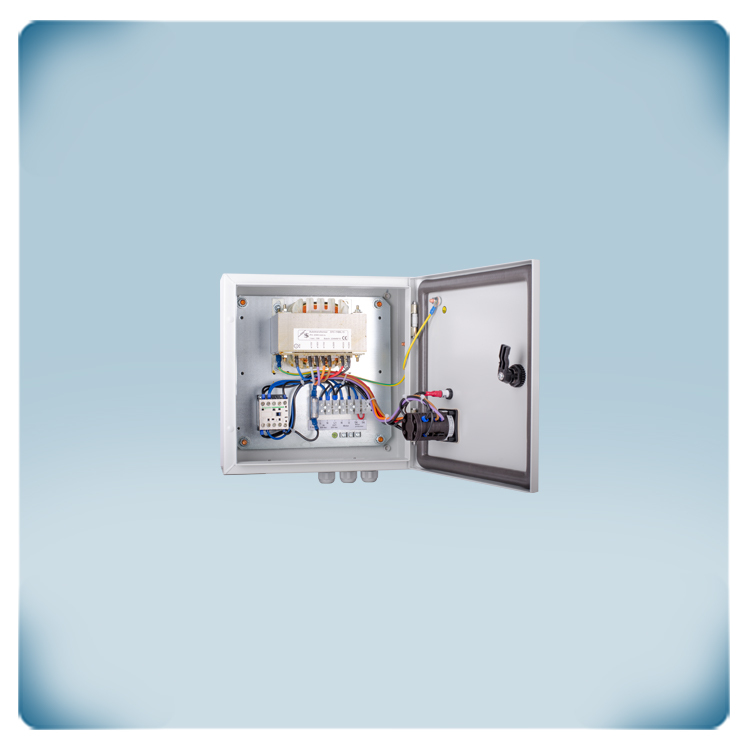

Bu, tek fazlı motorlar için bir fan hız kontrol cihazıdır. Beş hızdan birini seçmenizi sağlayan dahili döner anahtara sahiptir. Motor voltajını düşürmek ve fan hızını bu beş adımda ayarlamak için Ototransformatör teknolojisi kullanılır. Ototransformatör teknolojisi son derece güvenilir ve dayanıklıdır, düzgün sinüzoidal dalga formuna sahip bir motor voltajı üretir. Bu da son derece sessiz çalışan bir motor ve daha uzun bir hizmet ömrü sağlar. STRS1'de bulunan ototransformatörler, elektriksel gürültüyü azaltan özel bir malzeme ile emprenye edilmiştir. Döner anahtarı çok hızlı çalıştırmamanız önemlidir. Anahtarda yerleşik bir mekanik zaman geciktirmesi bulunmaktadır.
Bu, anahtarlama sırasında dahili kıvılcımlanmayı önlemek için önemlidir. Anahtarın hızlı döndürülmesi bu zaman geciktirme mekanizmasını atlayabilir. Bu gibi durumlarda, anahtar farklı bir hız ayarına çevrilmiş olsa bile cihaz dahili olarak "0" konumunda (KAPALI konum) kalacaktır. Bu nedenle, mekanik zaman gecikmesinin doğru şekilde çalışmasına izin verecek şekilde döner anahtarın orta hızda döndürülmesi tavsiye edilir.
Uygulama
Seri, motor voltajını düşürerek AC fanları kontrol etmek için özel olarak tasarlanmıştır. AC fanlar alternatif akım kullanarak çalışır ve bunu mekanik güce dönüştürür. Bu nedenle sadece voltaj kontrollü motorlarla uyumludurlar. Akım sınırının aşılmaması koşuluyla, kontrolöre birden fazla motor bağlamak mümkündür. Bu gibi durumlarda, bağlı tüm motorlar aynı hızda çalışacaktır. Sahip olduğunuz motor türünden emin değilseniz, ekteki belgeleri dikkatlice incelemeniz veya daha fazla yardım için motor üreticisiyle iletişime geçmeniz şiddetle tavsiye edilir.
Ekstra özellikler
Fan hız kontrol cihazı, motor etkinleştirildiğinde aktif hale gelen ek bir düzensiz çıkışa (230 VAC) sahiptir. Bu çıkış ya AÇIK (230 Volt) ya da KAPALI (0 Volt) durumdadır ve bu nedenle "düzensiz çıkış" olarak adlandırılır. Maksimum 2 A akım değerine sahiptir. Bu çıkış genellikle çalışma göstergesi, damper, röle ve daha fazlası gibi çeşitli harici bileşenleri kontrol etmek için kullanılır. Örneğin, fan çalışmadığında damper kapalıdır ve fan aktif olduğunda damper açılır. Dahası, bu fan hız kontrol cihazı termal motor kontaklarını izleyebilir (TK veya termal kontaklar motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme işlevi motor hasarını önlemek için motoru devre dışı bırakacaktır. Motorda TK kontakları yoksa, normal motor sıcaklığını simüle etmek için STRS1 kontrol ünitesinin iki TK terminalini köprüleyin. Ayrıca, dahili kablolamayı değiştirerek 5 çıkış gerilimini kolayca değiştirebilirsiniz. Fabrikada bağlanan çıkış gerilimleri 100, 120, 140, 170 ve 230 VAC'dir, ancak ürün versiyonu, diğer 5 adımdan herhangi birinin bağlantısı kesilerek bağlanabilen 80 VAC'ye sahiptir. Kablolar farklı renktedir, bu nedenle hata yapmanız çok zordur.

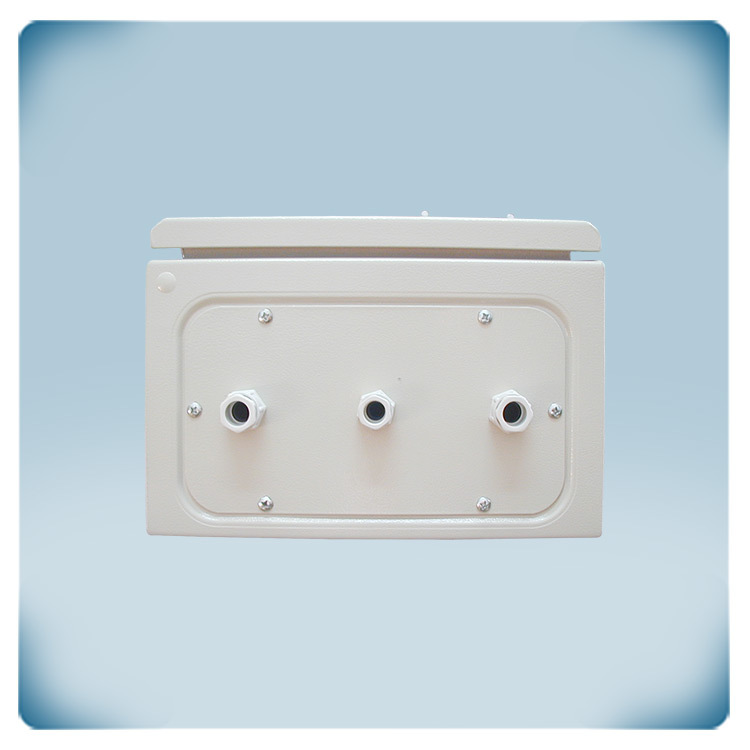

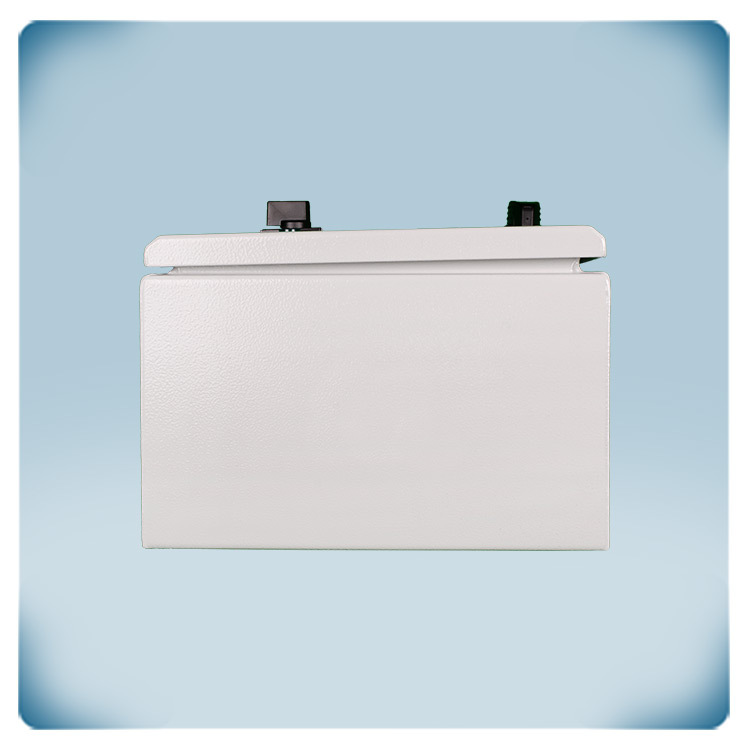

Sağlam muhafaza
Muhafazalar, iç bileşenlerin veya içeriklerin döküntü, toz, su ve mekanik darbe gibi çeşitli dış etkenlerden korunmasında önemli bir rol oynar. Muhafazaların kalitesi, kapalı öğelerin bütünlüğünü ve güvenliğinin sağlaması için önemlidir. STRS1, harici mekanik darbelere karşı dayanıklı olacak şekilde tasarlanmış çelik sac muhafazalara sahiptir. Yapılarından veya içindeki öğelerden ödün vermeden kazara çarpmalara, çarpışmalara veya diğer fiziksel kuvvetlere dayanabilirler. Bu özellik özellikle bu tür darbe riskinin daha yüksek olduğu ortamlarda önemlidir ve kapalı bileşenlerin korunmasını sağlar. Muhafazalar, sadece estetik bir çekicilik sağlamakla kalmayıp aynı zamanda korozyona ve diğer çevresel faktörlere karşı ekstra bir koruma katmanı görevi gören bir boya kaplamasına sahiptir. Boya kaplama, muhafazanın dayanıklılığını ve uzun ömürlülüğünü artırmaya yardımcı olur. EN 62208 sertifikası, muhafazaların düşük voltajlı şalt ve kontrol donanımı tertibatlarına yönelik boş muhafazalar için belirlenen standartlara uygun olmasını sağlar. IP54 giriş koruma derecesi, muhafazaların toz ve su girişine karşı yüksek düzeyde koruma sağlamak üzere tasarlandığını, toz partiküllerine karşı etkili bir şekilde yalıtıldığını ve herhangi bir yönden gelen su sıçramalarına dayanabildiğini garanti ederek orta derecede zorlu ortamlar için uygun hale getirir.
