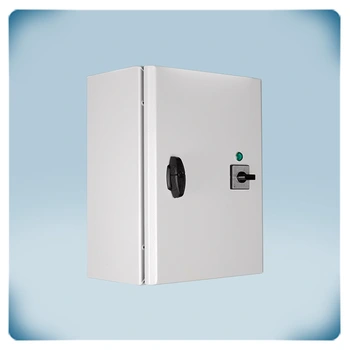

Variateur de vitesse à autotransformateur 20 A | CT
Description du produit
C'est un variateur de vitesse à transformateur à 5 étapes avec des contacts thermiques (CT) pour les moteurs monophasés. Le courant moteur maximal (combiné) est de 20 A.

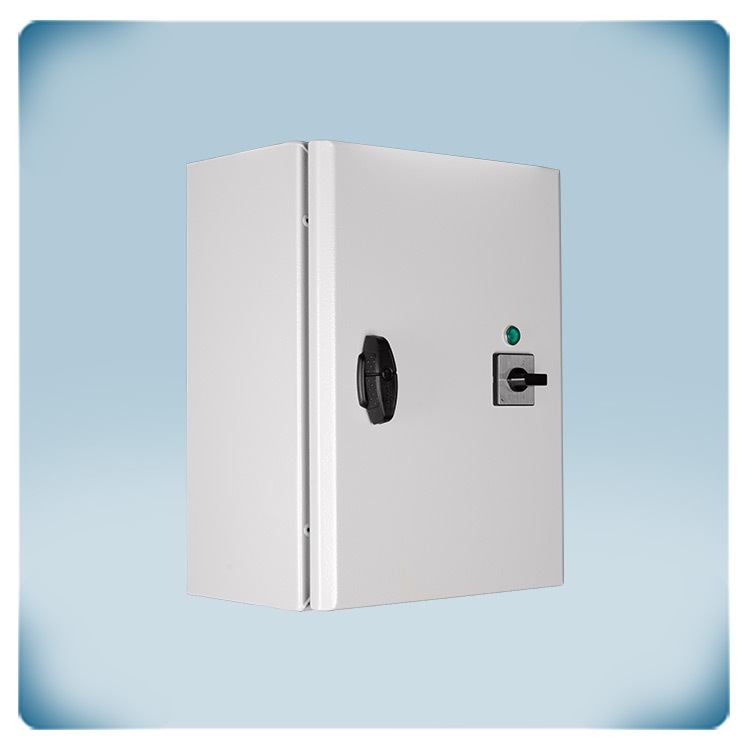

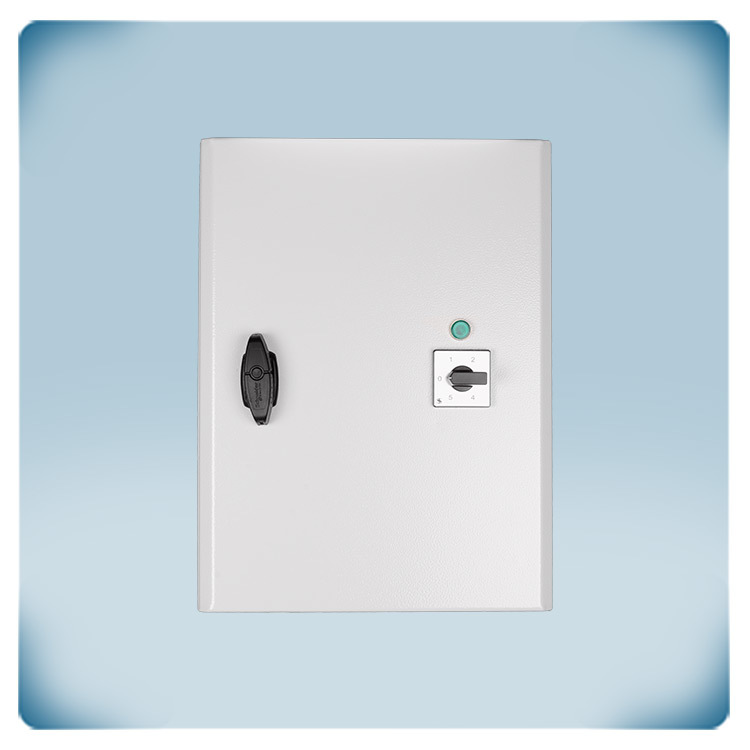

La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif situé sur le couvercle avant. En cas de surchauffe, la fonction de surveillance des CT désactive le moteur. La vitesse du ventilateur est régulée sur cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.

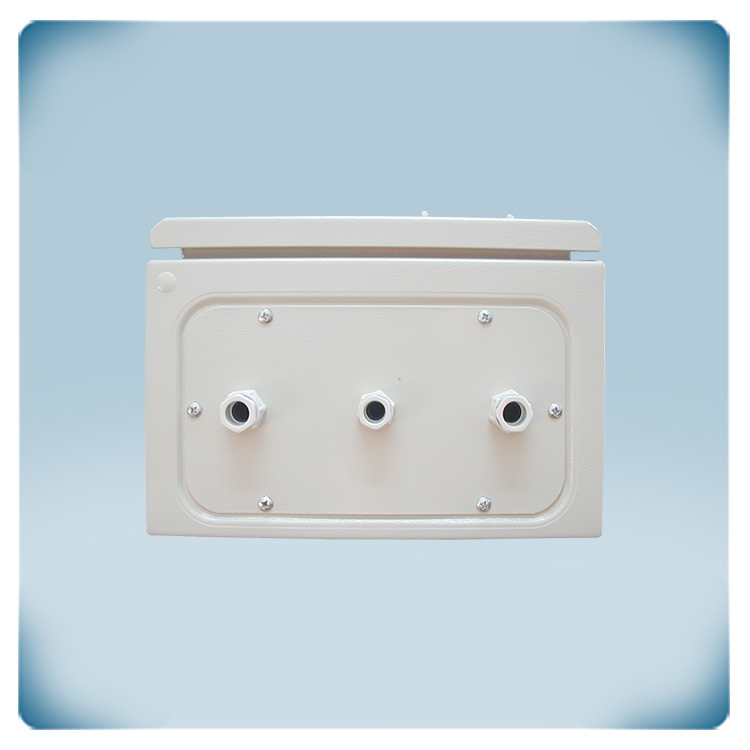

Le boîtier est conçu pour un montage en surface et offre un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Comment contrôler la vitesse d'un ventilateur AC ?

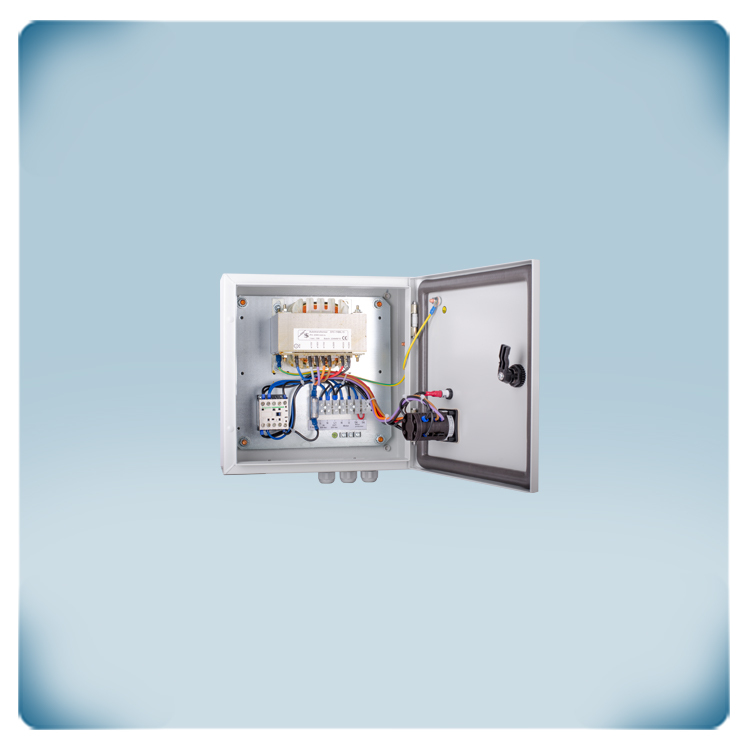

Il est possible de sélectionner l'une des 5 vitesses via le commutateur intégré. La technologie à autotransformateur est utilisée pour réduire la tension moteur et la vitesse du ventilateur en 5 étapes. Cette technologie est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Il en résulte un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement spécial imprégné réduit le bruit électrique provenant des autotransformateurs.
Il est possible de sélectionner l'une des 5 vitesses via le commutateur intégré. La technologie à autotransformateur est utilisée pour réduire la tension moteur et la vitesse du ventilateur en 5 étapes. Cette technologie est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Il en résulte un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement spécial imprégné réduit le bruit électrique provenant des autotransformateurs.
Pourquoi choisir le contrôle par transformateur pour votre ventilateur ?
Tout en étant une solution de régulation de vitesse, les variateurs à transformateur offrent plusieurs avantages. Ils sont robustes, faciles à utiliser, efficaces et abordables. Un de ses avantage notable, c'est bien l'absence d'excitation électromagnétique dans les moteurs, les rendant appropriés pour les environnements sensibles au bruit. À l'aide d'un variateur de vitesse de ventilateur à transformateur, vous bénéficiez d'un fonctionnement moteur silencieux, d'un contrôle par étapes pratique, et d'un variateur durable à un coût raisonnable.
Tout en étant une solution de régulation de vitesse, les variateurs à transformateur offrent plusieurs avantages. Ils sont robustes, faciles à utiliser, efficaces et abordables. Un de ses avantage notable, c'est bien l'absence d'excitation électromagnétique dans les moteurs, les rendant appropriés pour les environnements sensibles au bruit. À l'aide d'un variateur de vitesse de ventilateur à transformateur, vous bénéficiez d'un fonctionnement moteur silencieux, d'un contrôle par étapes pratique, et d'un variateur durable à un coût raisonnable.
Quelle est la technologie ?
Les variateurs de vitesse à 5 étapes, tels que le STRS1 trouvent une application étendue dans les cuisines industrielles, les entrepôts et autres environnements industriels. Ils constituent une solution de contrôle simple pour la régulation des hottes d’extraction ou des ventilateurs d’extraction. Ces variateurs donnent la possibilité d'ajuster la vitesse du ventilateur en cinq étapes, allant de l'arrêt à la vitesse maximale. Ce sont des appareils qui ne nécessitent aucune configuration ni programmation. Cela rend la régulation de vitesse de ventilateur à courant alternatif simple et pratique.
Les variateurs de vitesse à 5 étapes, tels que le STRS1 trouvent une application étendue dans les cuisines industrielles, les entrepôts et autres environnements industriels. Ils constituent une solution de contrôle simple pour la régulation des hottes d’extraction ou des ventilateurs d’extraction. Ces variateurs donnent la possibilité d'ajuster la vitesse du ventilateur en cinq étapes, allant de l'arrêt à la vitesse maximale. Ce sont des appareils qui ne nécessitent aucune configuration ni programmation. Cela rend la régulation de vitesse de ventilateur à courant alternatif simple et pratique.
De plus, il est bien possible de modifier facilement les 5 tensions de sortie de votre variateur en changeant le câblage interne. Les tensions de sortie raccordées en usine sont de 100, 120, 140, 170 et 230 VCA. Toutefois, la version du produit propose une tension de 80 VCA qui peut être raccordée en déconnectant l'un des 5 autres paliers. Les fils sont de couleurs différentes, ce qui permet de difficilement se tromper.
Quelles sont les fonctionnalités spéciales ?
Le variateur de vitesse de ventilateur est équipé d'une sortie supplémentaire non régulée (230 VCA) qui devient active lorsque le moteur est en fonctionnement. Cette sortie est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt), c'est la raison pour laquelle elle est dite « sortie non régulée ». Elle a un courant maximal nominal de 2 A. Cette sortie est le plus souvent utilisée afin de contrôler de différents composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. À titre d'exemple, quand le ventilateur ne fonctionne pas, le registre est fermé, et quand le ventilateur est actif, le registre s'ouvre.
Le variateur de vitesse de ventilateur est équipé d'une sortie supplémentaire non régulée (230 VCA) qui devient active lorsque le moteur est en fonctionnement. Cette sortie est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt), c'est la raison pour laquelle elle est dite « sortie non régulée ». Elle a un courant maximal nominal de 2 A. Cette sortie est le plus souvent utilisée afin de contrôler de différents composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. À titre d'exemple, quand le ventilateur ne fonctionne pas, le registre est fermé, et quand le ventilateur est actif, le registre s'ouvre.
Le variateur STRS1 peut surveiller les contacts thermiques moteur - CT (les contacts thermiques mesurent la température dans les enroulements du moteur). La protection thermique du moteur est une fonction essentielle des variateurs de vitesse de ventilateur, en particulier dans les environnements industriels où les moteurs peuvent être soumis à des sollicitations élevées et à des risques de surchauffe. Ce mécanisme de protection aide à prévenir des endommagements au moteur et assure un fonctionnement sûr et fiable.
La protection thermique du moteur fonctionne généralement en surveillant la température du moteur pendant le fonctionnement. Au cas où la température dépasse un seuil de sécurité, le système de protection s'active et prend les mesures appropriées pour éviter une nouvelle élévation de température. Ces mesures peuvent inclure la réduction de la vitesse du ventilateur, le déclenchement d'une alarme, ou même l'arrêt complet du moteur.
Pourquoi on dit que le boîtier est durable ?
Les boîtiers sont d'une très grande importance en ce qui concerne la protection des composants intérieurs ou du contenu contre divers facteurs externes, tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est essentielle pour assurer l'intégrité et la sécurité des éléments qu'ils contiennent.
Les boîtiers sont d'une très grande importance en ce qui concerne la protection des composants intérieurs ou du contenu contre divers facteurs externes, tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est essentielle pour assurer l'intégrité et la sécurité des éléments qu'ils contiennent.

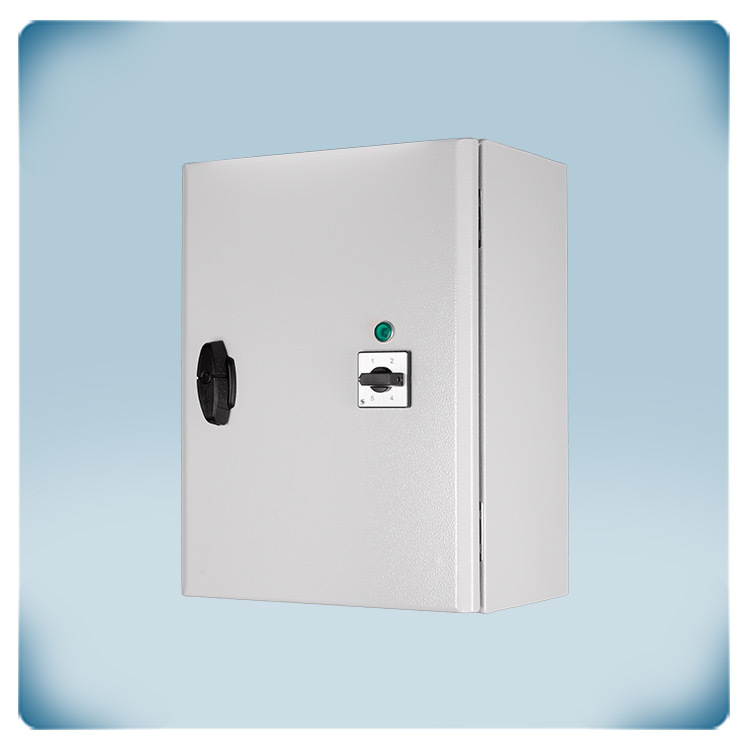

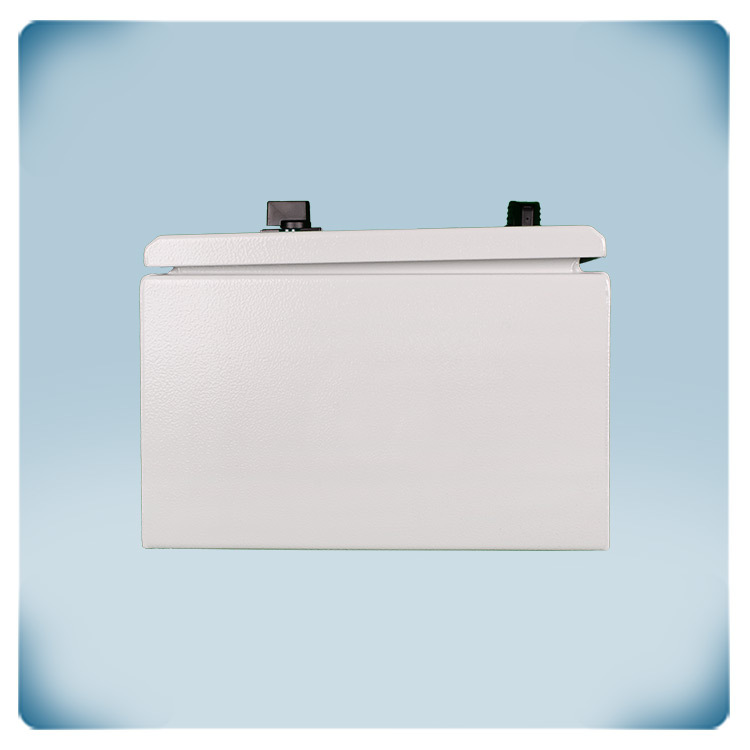

Le STRS1 dispose des boîtiers en tôle d'acier qui sont conçus pour résister aux impacts mécaniques externes. Ils sont susceptibles de supporter des chocs, des collisions ou d'autres forces physiques accidentelles sans compromettre leur structure ou les éléments à l'intérieur. Cette caractéristique est particulièrement importante dans les environnements où le risque d'impact est élevé, tout en assurant la protection des composants enfermés. Les boîtiers ont une finition peinte, qui non seulement offre un attrait esthétique, mais sert également comme un couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte contribue à améliorer la durabilité et la longévité du boîtier.
La certification EN 62208 garantit que les boîtiers sont conformes aux normes établies pour les enveloppes vides destinées aux ensembles d'appareillage à basse tension. L'indice de protection IP54 assure que les boîtiers sont conçus afin de fournir un haut niveau de protection contre la pénétration de la poussière et de l'eau. Tout de même, ils sont efficacement étanches aux particules de poussière et peuvent résister aux projections d'eau de n'importe quelle direction, ce qui les rend adaptés aux environnements modérément difficiles.
