Ürün veri sayfası
400 V fan hız kontrolörü 0-10 V | DIN ray | 6 A
Ürün açıklaması
TVSS5, maksimum 6 A akıma sahip, 400 V üç fazlı, voltaj kontrollü elektrik motorları için tasarlanmış bir fan hız kontrolcüsüdür. 0-10 VDC ve 0-20 mA arasında bir kayar anahtar aracılığıyla seçilebilen standart bir giriş kontrol sinyaline göre kademesiz (sonsuz değişken) fan hızı kontrolü sağlar.
Bu kontrolcü, Modbus RTU iletişimi ile donatılmıştır ve harici bir anahtar veya Modbus aracılığıyla uzaktan açma/kapama işlevi sunar. Ani kalkış (kick start) veya yumuşak kalkış (soft start) gibi motor hızlandırma seçeneklerinin yanı sıra, dahili trimerler veya Modbus üzerinden ayarlanabilen minimum ve maksimum çıkış voltajı ayarları ve ayarlanabilir bir kapama seviyesi sunar. Ayrıca, motorun aşırı ısınmaya karşı korunması için termal kontaklar da (TK) mevcuttur.
Cihaz, motor için bir düzenlenmiş çıkışa ve harici bir potansiyometre için bir düşük voltaj besleme çıkışına (+12 VDC / 1 mA) sahiptir. LED göstergeler, normal çalışma ve alarm durumu için net görsel geri bildirim sağlar. Kontrolcü, DIN rayı montajı için tasarlanmıştır.
Ek özellikler ve açıklama
Fan Hızı Analog Girişle Nasıl Kontrol Edilir?
İstenen fan hızı analog giriş sinyali üzerinden ayarlanabilir. Bu analog sinyal 0-10V veya 0-20 mA olabilir. Bu analog giriş, artan veya azalan modda ayarlanabilir. Artan modda, analog sinyal minimum değerindeyken (0 V) motor düşük hızda çalışır. Analog giriş maksimum (10 V) olduğunda motor yüksek hızda çalışır. Azalan modda, işlem tersine çevrilir. 0-10V sinyal olmaması durumunda, entegre 12 VDC güç kaynağı üzerinden harici bir 10 KOhm potansiyometre bağlayabilirsiniz.
Motoru Etkinleştirmek veya Devre Dışı Bırakmak İçin Ne Gibi Seçenekler Var?
Motor harici bir anahtarla etkinleştirilebilir veya devre dışı bırakılabilir. Bu isteğe bağlı anahtar, fan hız kontrol cihazının dijital girişine bağlanabilir.
Motor harici bir anahtarla etkinleştirilebilir veya devre dışı bırakılabilir. Bu isteğe bağlı anahtar, fan hız kontrol cihazının dijital girişine bağlanabilir.
Kontrol Cihazı Ayarları Nasıl Özelleştirilebilir?
Bu değişken hız kontrol cihazı çoğu uygulamada varsayılan ayarlarla kullanılabilir. Gerekirse, ayarlar Modbus RTU veya dip anahtarları ve dahili düzelticiler aracılığıyla özelleştirilebilir.
Muhafazanın Montaj ve Koruma Özellikleri Nelerdir?

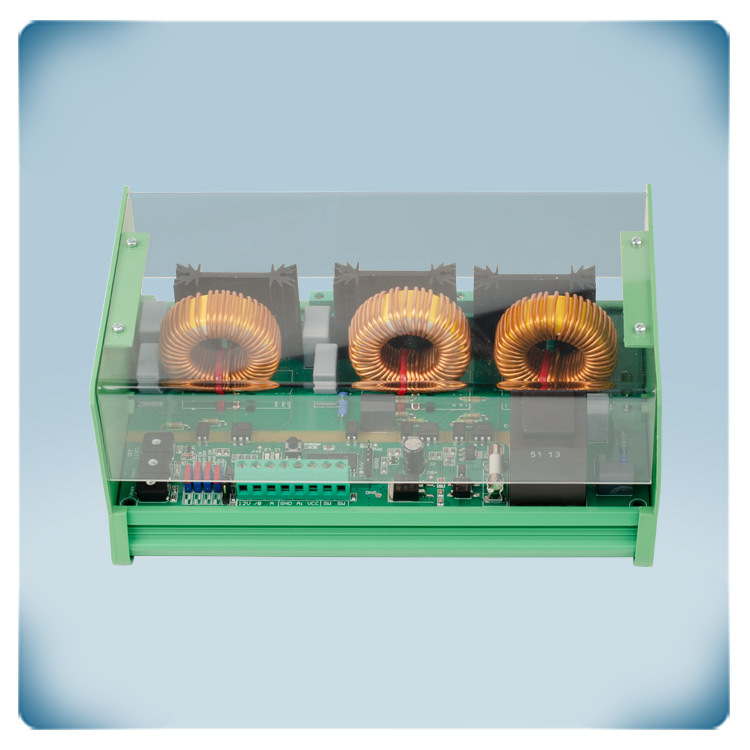

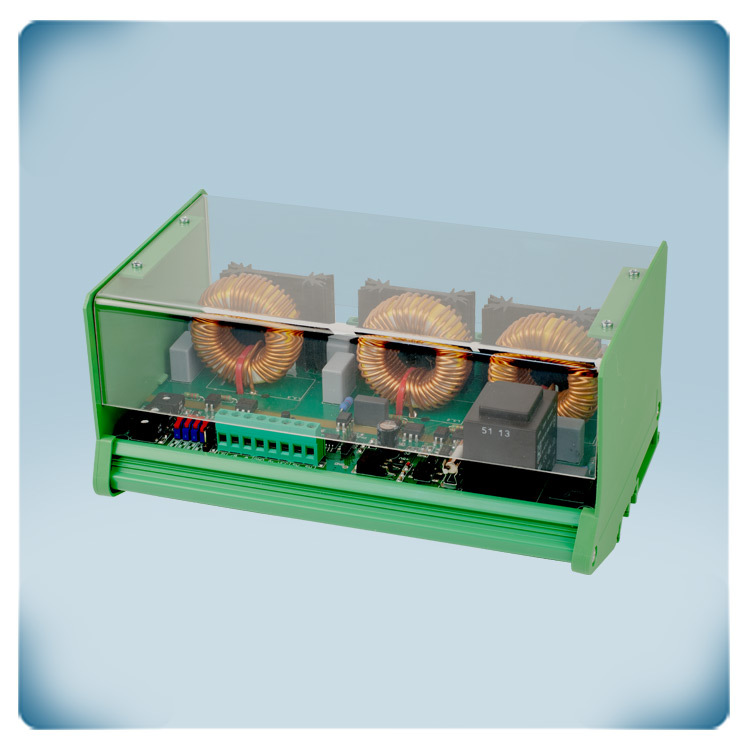

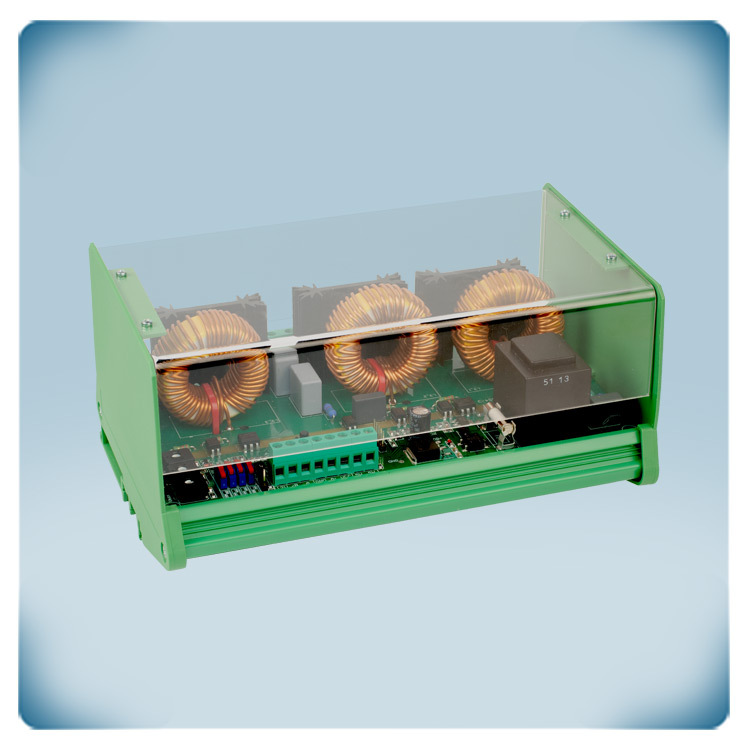

Kutu DIN rayına monte edilebilir ve kir, toz ve nem girişine karşı bir IP20 koruması sunar. Plastik kapak, elektrik geçen parçalarla temasa karşı koruma sağlar. Bu koruyucu kapak sayesinde elektrik tesisatının güvenliği artırılır. Plastik kapağın TVSS5 hız kontrol cihazlarının IP koruması üzerinde etkisi yoktur. TVSS5 hız kontrolörleri bir elektrik kutusu içinde bir DIN rayı üzerine yerleştirilmeli ve yeterli alan ve soğutma sağlanmalıdır.
Motor Aşırı Isınma Koruması (TK İzleme) Nasıl Çalışır?
Bu fan hız kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru devre dışı bırakır. Motorunuzda TK kontakları yoksa, normal motor sıcaklığını simüle etmek için her iki TK terminalini de köprüleyin.
Bu fan hız kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru devre dışı bırakır. Motorunuzda TK kontakları yoksa, normal motor sıcaklığını simüle etmek için her iki TK terminalini de köprüleyin.
