EО декларация за съответствие

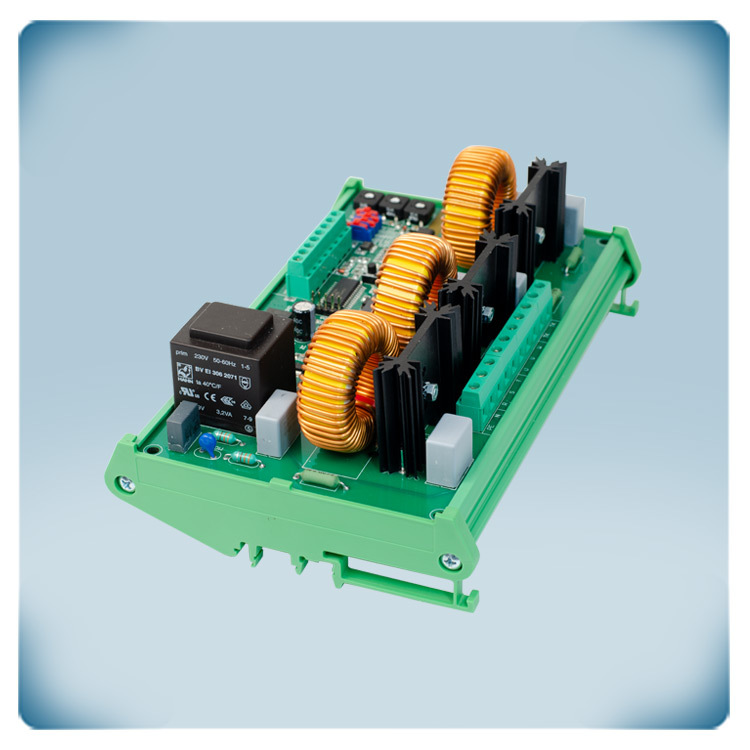

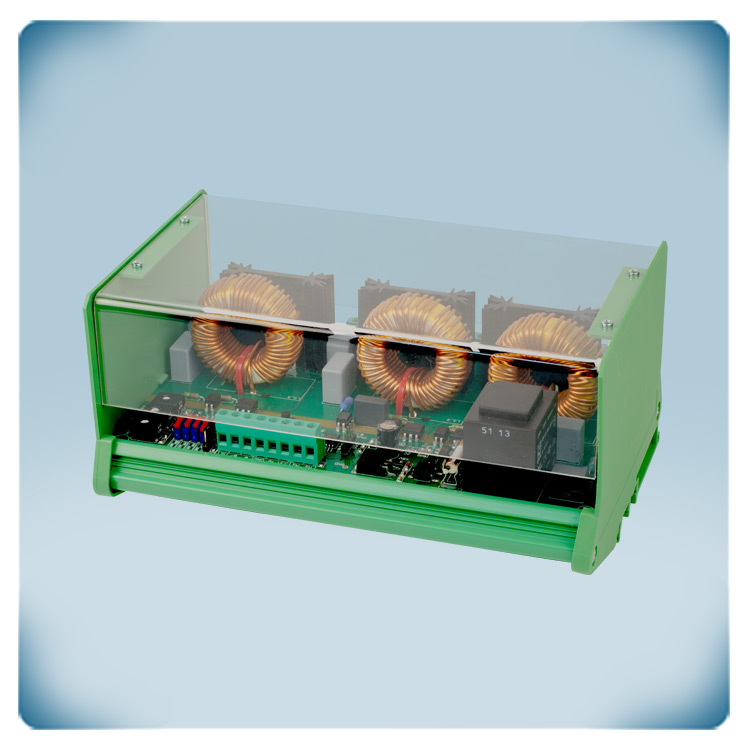

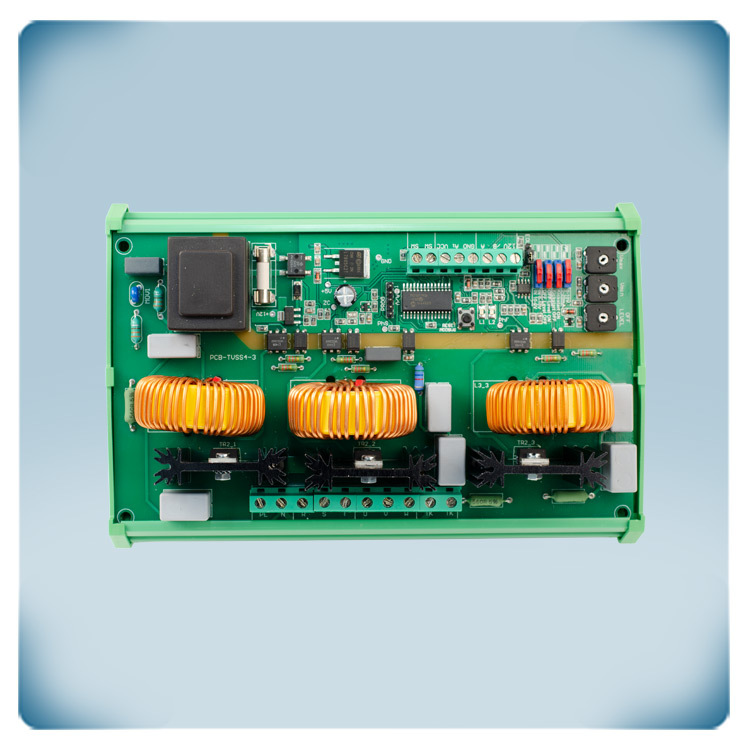

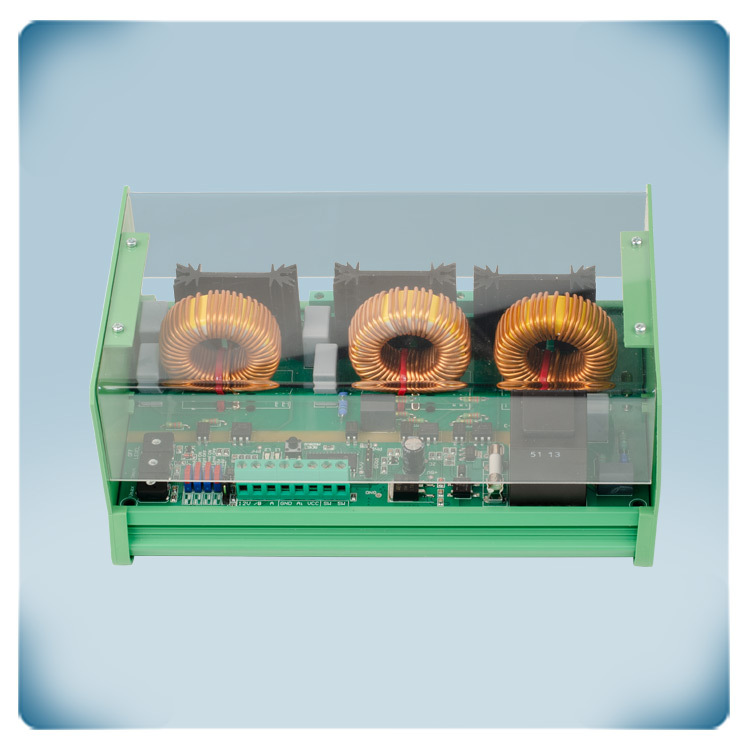

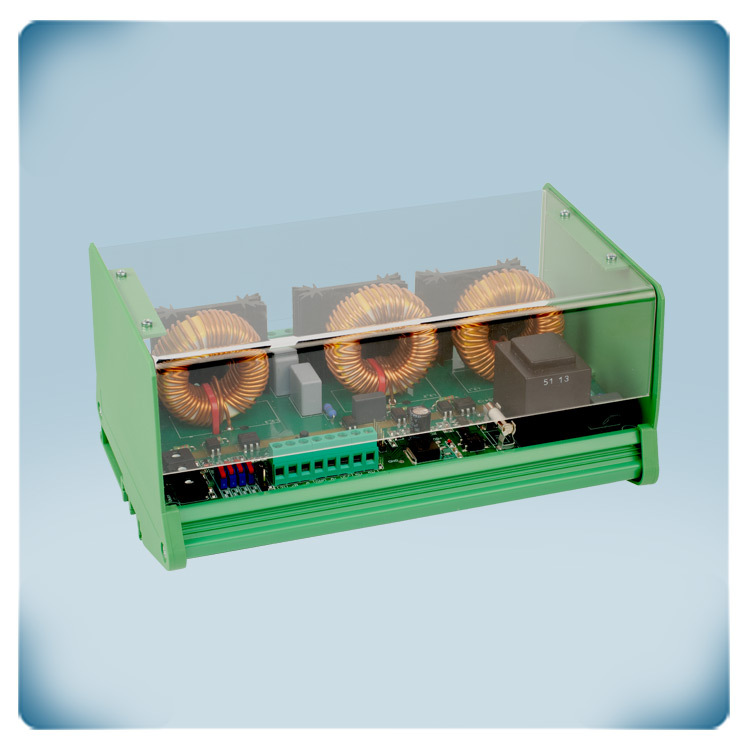

400 V електронен регулатор на обороти | DIN шина | 6 A
Описание на продукта
Регулаторът на обороти за вентилатори TVSS5-30CDT e предназначен за прецизно уоравление на скоростта на 400-волтови, регулируеми по напржение електрически двигатели. Устройството има един избираем аналогов вход, защита срещу прегряване на мотора и може да бъде монтиран върху DIN шина. Предназначен е за управление на 400 V вентилатори, като общият максимален ток следвада не надвишава 6 А.
С помощта на вътрешни тримери можете да настроите желаната от Вас скорост от ниска към висока и обратно, като в случай на евентуално прегряване, благодарение на вградената функция за ТК мониторинг, моторът ще се изключи с цел предотвратяване на по-нататъшни повреди.
TVSS5 осигурява безпроблемно и надеждно свързване на трифазните мотори в стандартна ОВиК инсталация. Вида на аналоговия вход можете да настроите посредством джъмпер или чрез комуникацията по Modbus RTU (0-10 V или 0-20 мA), както и да между изберете „плавен“ или „бърз“ старт. Когато мотора е изключен, нерегулируемият изход остава активен.
Захранващото напрежение е 3x 400 VAC, като скоростта на АС вентилатора се регулира чрез промяна на напрежението на двигателя чрез фазово регулиране на ъгъла (технология Triac).
Допълнителни спецификации и описание
Как се управлява желаната скорост на вентилатора чрез аналогов сигнал (0-10V/0-20mA) и потенциометър?
Желаната скорост на вентилатора може да се настрои чрез сигнала на аналоговия вход. Този аналогов сигнал може да бъде настроен от 0 до 10 V или от 0 до 20 мA. Ааналоговият вход има два режима на работа – от минимум към максимум и обратно. В режим от минимум към максимум обороти на скоростта, аналоговия сигнал е с минимална стойност (0 V), а моторът ще работи на ниска скорост. Когато аналоговият сигнал е с максимална стойност (10 V), моторът ще работи с висока скорост. В режим от максимум към минимум, начина на работа е обърнат. В случай че няма наличен сигнал от 0 до 10 V, можете да свържете допълнителен 10 KOhm потенциометър чрез вграденото 12 VDC захранващо напрежение.
Как се осъществява дистанционното регулиране на скоростта и функцията за включване/изключване на мотора?
Двигателят може да се изключи или включи чрез допълнителен превключвател. Този превключвател може да се свърже към цифровия вход на регулатора на обороти.
По какви начини може да се променя фабричната конфигурация на регулатора?
Настройките по подразбиране на този регулатор са подходящи за повечето приложения. Ако е необходимо, те могат да се променят чрез комуникацията по Modbus RTU или DIP превключвател и вътрешни тримери.
Какви са характеристиките на корпуса по отношение на монтаж и степен на защита (IP20)?
Корпусът на устройството го прави подходящ за монтаж върху DIN шина и е със степен на защита IP20 срещу проникване на замърсители, прах и влага. Устройството е защитено откъм интеракция с други електрически снабдени устройства.
Как регулаторът осигурява защита на мотора срещу прегряване?
Желаната скорост на вентилатора може да се настрои чрез сигнала на аналоговия вход. Този аналогов сигнал може да бъде настроен от 0 до 10 V или от 0 до 20 мA. Ааналоговият вход има два режима на работа – от минимум към максимум и обратно. В режим от минимум към максимум обороти на скоростта, аналоговия сигнал е с минимална стойност (0 V), а моторът ще работи на ниска скорост. Когато аналоговият сигнал е с максимална стойност (10 V), моторът ще работи с висока скорост. В режим от максимум към минимум, начина на работа е обърнат. В случай че няма наличен сигнал от 0 до 10 V, можете да свържете допълнителен 10 KOhm потенциометър чрез вграденото 12 VDC захранващо напрежение.
Как се осъществява дистанционното регулиране на скоростта и функцията за включване/изключване на мотора?
Двигателят може да се изключи или включи чрез допълнителен превключвател. Този превключвател може да се свърже към цифровия вход на регулатора на обороти.
По какви начини може да се променя фабричната конфигурация на регулатора?
Настройките по подразбиране на този регулатор са подходящи за повечето приложения. Ако е необходимо, те могат да се променят чрез комуникацията по Modbus RTU или DIP превключвател и вътрешни тримери.
Какви са характеристиките на корпуса по отношение на монтаж и степен на защита (IP20)?
Корпусът на устройството го прави подходящ за монтаж върху DIN шина и е със степен на защита IP20 срещу проникване на замърсители, прах и влага. Устройството е защитено откъм интеракция с други електрически снабдени устройства.
Как регулаторът осигурява защита на мотора срещу прегряване?
Регулаторът TVSS може да проследява контактите за защита на мотора срещу прегряване и температурата в намотките на мотора. В случай на прегряване, тази функция ще изключи двигателя, за да се предотврати повреда. Ако моторът не е оборудван с ТК контакти, свържете двете ТК клеми, за да симулирате нормална температура на двигателя.
