Växelströmsmotor 7,5 A | Fjärrstyrd 5-stegs varvtalsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod SV6MT4---001

Nuvarande lager 0 U.

Fabrikens ledtid 5 Dag(ar)

Nästa leverans 27/06/2025 - 720 U.

Lösningsbeskrivning

5-stegs hastighetsstyrning för AC-fläktar med enfasmotor. Den maximala motorströmmen är 7,5 A. Vanligtvis används denna lösning för att styra AC-fläktar eller pumpar i HVAC-applikationer. Motorhastigheten kan justeras från låg till hög via potentiometern. Vid nolläge stannar motorn. TK-övervakningsfunktionen stänger av motorn vid överhettning. Vi rekommenderar att hålla kabellängden mellan potentiometer och fläkthastighetsregulator begränsad (max 10 m).

Dokument

Schematisk översikt

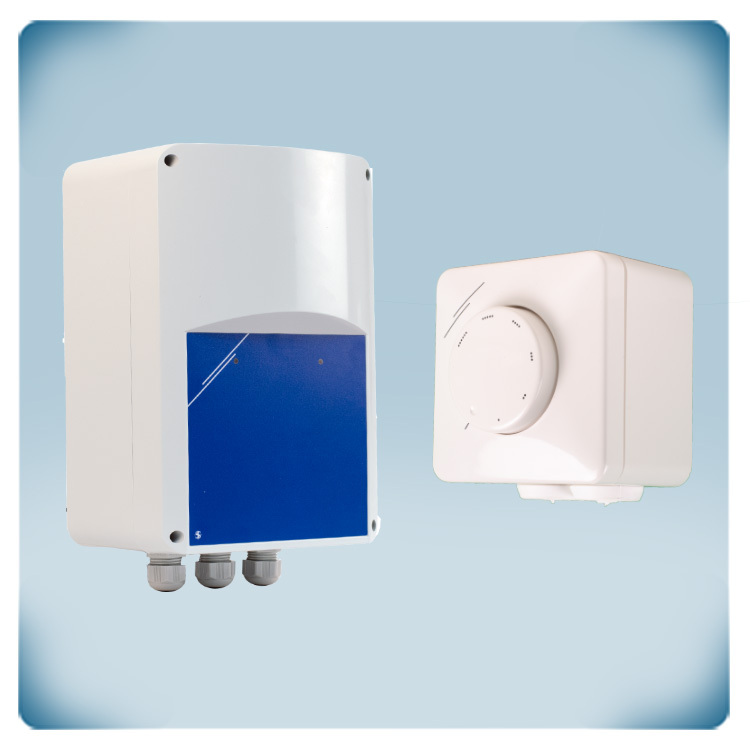

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

STVS1-75L22

1 U.

En femstegs varvtalsregulator med analog ingång som styr enfas spänningsstyrbara motorer med en maximal ström på 7,5 A. Den behöver 230 V matninsspänning. Fläktvarvtalet regleras genom att stegvis justera motorspänningen via den analoga styrsignalen (0-10 VDC) eller en extern potentiometer. Utgångsspänningen med perfekt sinusform garanterar tyst motordrift. TK-övervakningsfunktionen avaktiverar motorn vid överhettning. Läs mer om denna produkt nedan.

MTP-X10K-NA

1 U.

Denna 10 KOhm potentiometer styr EC-fläktar och kan också styra AC-fläkthastighetsregulatorer eller frekvensomriktare med analog ingång. Denna potentiometer har ett motståndsvärde på 10 kΩ. Den kräver en ingångsspänning mellan 0 och 12 VDC. Den steglöst variabla utsignalen ställs in via vredet som också har ett OFF-läge. Räckvidden för utsignalen går från 0 VDC mot den matade spänningen. Den potentialfria kontaktutgången kan generera ett fjärrstart/-stopp-kommando för fläkten. Det stänksäkra höljet möjliggör infälld montering (IP44) eller ytmontering (IP54).
