Växelströmsmotor 6 A | Variabel varvtalsregulator | Underhållsbrytare

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod IT9EM5---001

Nuvarande lager 4 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

Variabel hastighetsreglering för AC-fläktar med enfas spänningsstyrbar motor. Den kombinerade maximala motorströmmen är 6 A. AC-fläkthastigheten kan justeras via den inbyggda potentiometern. Fläkten kan (av)aktiveras via den belysta ON-OFF-brytaren eller via en fjärrbrytare. Matningsspänningen är 110-230 VAC. TK-övervakningsfunktionen avaktiverar motorn vid överhettning. Fläkthastigheten styrs genom att variera motorspänningen via fasvinkelstyrning - Triac-teknik. Under underhållsarbeten kan motorn göras spänningslös med frånskiljaren. Denna strömbrytare har ett hänglåsbart OFF-läge.

Dokument

Schematisk översikt

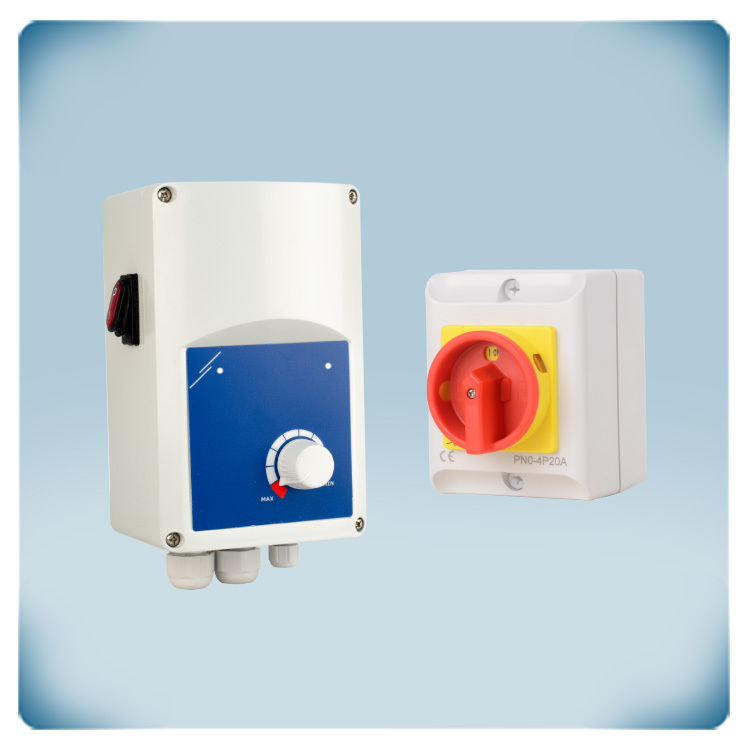

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

ITRS9-60-DT

1 U.

ITRS9-60-DT är en varvtalsregulator som styr hastigheten hos enfas spänningsstyrbara växelströmsmotorer med en maximal ström på 6 A. Matningsspänningen är 110-240 VAC - 50-60 Hz. Den har inbyggda termiska kontakter (TK), en belyst avstängningsknapp på sidan, en larmutgång och 2 ingångar.

EME5-20-4111

1 U.

EME5-lastfrånskiljare används som brytare vid underhåll och reparation av motorn. De kan också fungera som slutna huvudströmbrytare för individuella elektriska belastningar. Den rödgula brytaren är hänglåsbar i OFF-läge. Detta förhindrar motoraktivering under underhållsaktiviteter. De tvingade öppna kontakterna uppfyller krav på lastbrytning upp till 690VAC. Detta gör dem även lämpliga som motorns nödströmbrytare (ON/OFF). Ställverket befinner sig i en gjuten kapsling med IP65-tätning. Kopplingskapacitet: 20A (AC21A) eller 5,5kW (AC3), 4 poler, 2 hjälpkontakter (NO/NC).
