EC-motor 230 V | 3-stegs fläkthastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod SM4------001

Nuvarande lager 21 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

3-stegs fjärrkontroll för EC-fläktar. EC-fläkthastigheten kan justeras manuellt i tre steg. I nolläge är motorn inaktiverad (0 Volt). Via interna trimmare kan hastighetslägena 1 och 2 justeras. Position 3 är maximal fläkthastighet (10 Volt). Vi rekommenderar att hålla kabellängden mellan EC-fläkt och manöverbrytaren begränsad.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

SMT-D-4P-AL

1 U.

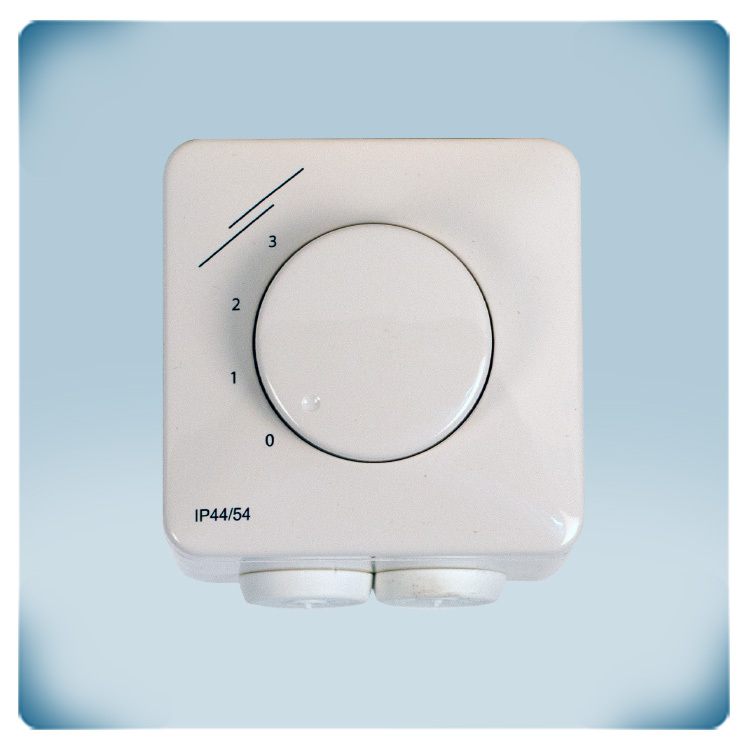

3-stegs reglage med OFF-läge för EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i 4 steg: 0 VDC och 3 andra utspänningar. I avstängt läge är utsignalen 0 VDC. Utsignalen för positionerna 1 och 2 kan justeras i området mellan 1 – 10 VDC via interna trimmers. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Den stänksäkra kapslingen möjliggör infälld montering (IP44) eller murmontering (IP54).
