EC-motor | 0-10 V potentiometer | Variabel fläkthastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod MT2------001

Nuvarande lager 31 U.

Fabrikens ledtid 4 Vecka(or)

Nästa leverans 13/08/2025 - 40 U.

Lösningsbeskrivning

EC-fläkthastighet kan justeras manuellt via potentiometern. Den styr fläkthastigheten från låg till hög. Det finns inget AV-läge. Matningsspänningen för EC-fläkten är 230 VAC. Matningsspänningen för potentiometern är 3-15 VDC. EC-motorn styrs via en 1-10 V analog styrsignal. Den minsta och maximala hastigheten kan ställas in via trimmers på potentiometern.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

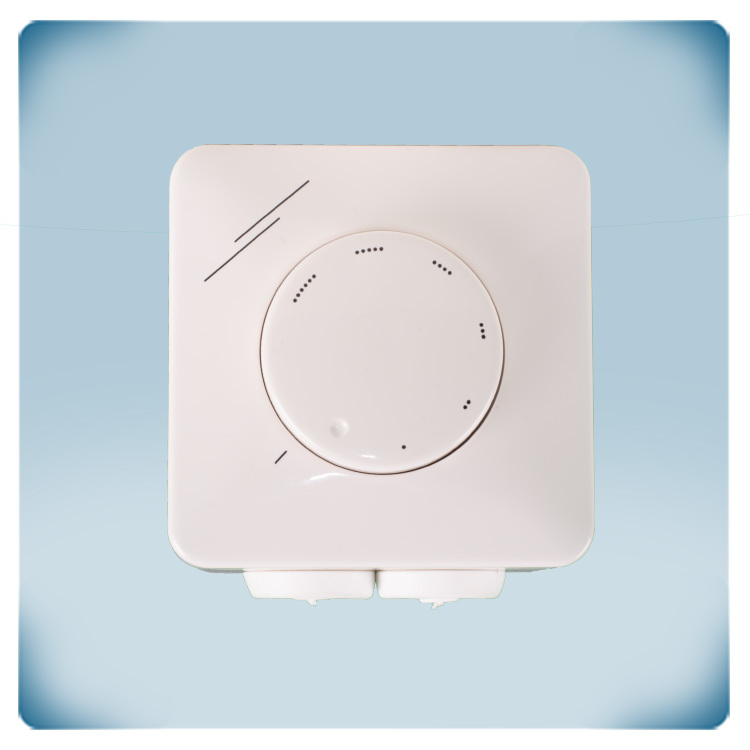

MTP-D010-DC

1 U.

Potentiometer med torrkontaktutgång för att styra EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen måste ligga mellan 3 - 15 VDC. Den variabla utsignalen kan ställas in med en vridknapp. Knappen har inget AV-läge. När den vrids helt moturs kommer styrsignalen att vara på lägsta nivå. De höga och låga nivåerna är justerbara via två trimmers: Vmin (10—70 %) och Vmax (30-100 %). Torrkontaktutgången är öppen när vridknappen är i minimiläge (helt moturs). Utgångskontakten öppnas när vridknappen vrids medurs. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
