400 V asynkronmotor 9,5 A | 3-stegs hastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod F47SM3---001

Nuvarande lager 2 U.

Fabrikens ledtid 2 Vecka(or)

Nästa leverans 28/05/2025 - 4 U.

Lösningsbeskrivning

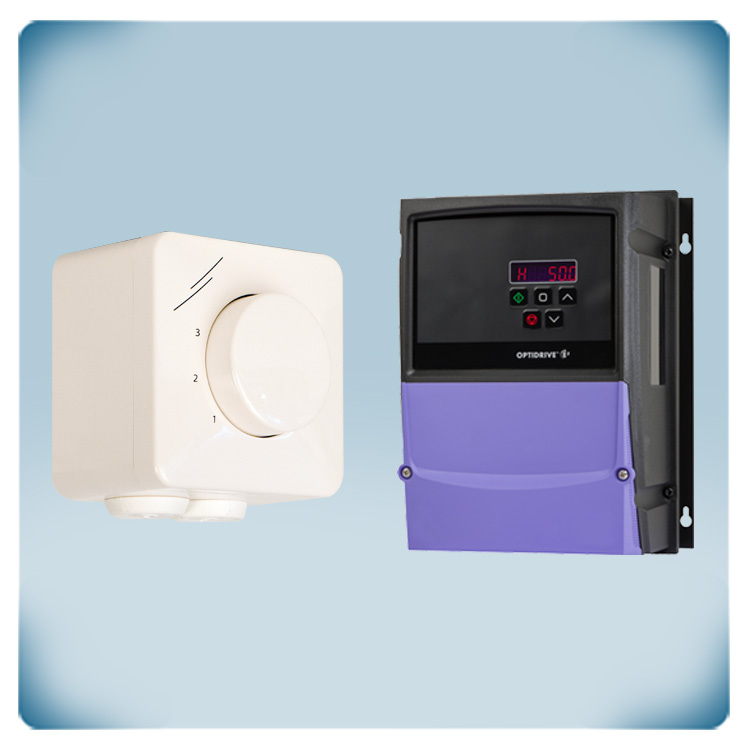

Manuell 3-stegs hastighetsreglering för trefas 400 volt motorer. Den maximala motorströmmen är 9,5 A. Fläkthastigheten kan ställas in via brytaren i 3 steg. Den styr frekvensomriktaren via en 0-10 V signal i 3 steg. Positioner 1 och 2 kan justeras via trimmers. Position 3 är alltid 10 V eller full fart.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

FI-E44095E6-19

1 U.

En frekvensomvandlare som styr trefasmotorer via Pulsbreddsmodulering (IGBT-teknik). Denna frekvensomformare kan styra fläktar eller pumpar i HVAC-tillämpningar. IP66-kapslingen är tillverkad för montering i tuffa miljöer eller direkt maskinmontering. Den är damm- och spoltät. Matningsspänningen är 3-fas 380-480VAC. Optimerad för trefasmotorer: 400VAC / 9,5A / 4kW. IE3, IE4, permanentmagnet-, borstlösa likströms- och synkrona reluktansmotorer kan styras. Det integrerade EMC-filtret är klass C1. Tillverkarens kod: ODE-3-240095-3F4A

SMT-D-3P-AL

1 U.

3-stegs reglage för EC-fläktar eller spjällställdon. Det kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i tre steg. Utsignalen för positionerna 1 och 2 kan justeras i området mellan 1 – 10 VDC via interna trimmers. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Det finns inget AV-läge. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
