3-fas 230 V motor 30 A | Luftkvalitetskontroll | Luftkanaler

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod F4DDSLDH0001

Nuvarande lager 0 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

TVOC-baserad hastighetsreglering för AC-fläktar med trefas 400V motor. Den maximala motorströmmen är 30 A. AC-fläkthastigheten styrs automatiskt baserat på luftkvaliteten (TVOC) i luftkanalen. TVOC-området och alla andra parametrar kan ställas in via Modbus RTU. Temperaturen hos motorer med en temperatursensor (TK eller PTC) övervakas. Vid överhettning av motorn inaktiveras den för att förhindra skador. Ett start-stoppkommando kan genereras via en extern omkopplare (tillval).

Dokument

Schematisk översikt

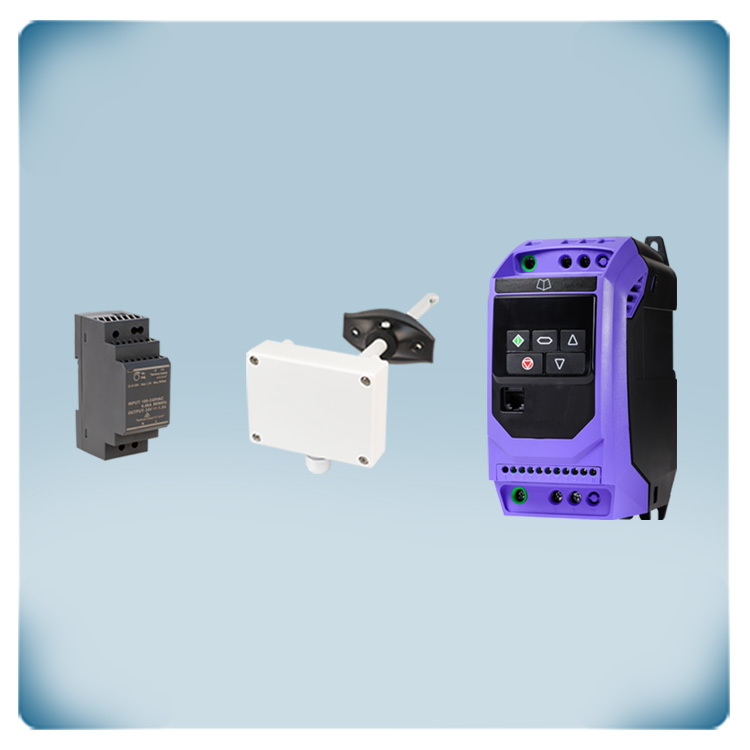

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

DSVCF-R

1 U.

En multifunktionell kanalsensor som mäter luftkvalitet, temperatur och relativ fuktighet. Matningsspänningen är 24VDC. De uppmätta värdena överförs via tre analoga utgångar och via Modbus RTU-kommunikation. Alla inställningar kan justeras via Modbus RTU.

DHDR8-24-36

1 U.

En 24 VDC strömförsörjning. Kapslingsklass är IP20. Den är optimerad för montering på DIN-skena i elektriska skåp. Laster upp till 36 W kan anslutas. Ingångsspänningen är 85—264 VAC / 50—60 Hz. Överbelastnings- och överspänningsskyddet ökar säkerheten för din elektriska installation. 24 VDC-utspänningen är tillgänglig via kopplingsplintar.

FI-E44300E2

1 U.

En frekvensomvandlare som styr trefasmotorer via Pulsbreddsmodulering (IGBT-teknik). Denna frekvensomformare kan styra fläktar eller pumpar i HVAC-tillämpningar. Kapslingen (IP20) möjliggör installation i ett kallt, torrt och slutet utrymme, helst i ett elskåp. Matningsspänningen är 3-fas 380-480VAC. Optimerad för trefasmotorer: 400VAC / 30A / 15kW. IE3, IE4, permanentmagnet-, borstlösa likströms- och synkrona reluktansmotorer kan styras. Det integrerade EMC-filtret är klass C1. Tillverkarens kod: ODE-3-440300-3F42
