Antraci, ljusgrå, svart/lilja kapslingar, display, temperatursond, tangentbord

3-fas 230 V motor 2,3 A | Luftkvalitetskontroll | Luftkanaler

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod F16DSLDH0001

Nuvarande lager 0 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

TVOC-baserad varvtalsreglering för AC-fläktar med trefas 230 V-motor. Den maximala motorströmmen är 2,3 A. AC-fläkthastigheten styrs automatiskt för att hålla luftkvaliteten (TVOC), temperatur och relativ fuktighet inom intervallet som kan ställas in via Modbus RTU. Kanalgivaren styr frekvensomriktaren via en 0-10V utgång. Vi rekommenderar att begränsa kabellängden. Temperaturen hos motorer som är utrustade med en temperatursensor (TK eller PTC) kan övervakas. Vid överhettning avaktiveras motorn för att förhindra skador.

Dokument

Schematisk översikt

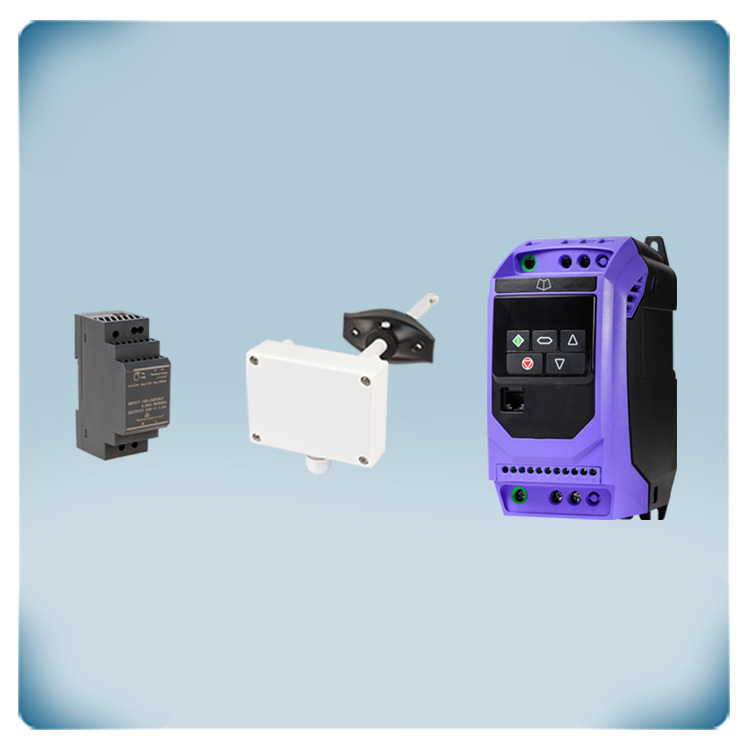

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

FI-E13023E2

1 U.

En frekvensomvandlare som styr trefasmotorer via Pulsbreddsmodulering (IGBT-teknik). Denna frekvensomformare kan styra fläktar eller pumpar i HVAC-tillämpningar. Kapslingen (IP20) möjliggör installation i ett kallt, torrt och slutet utrymme, helst i ett elskåp. Matningsspänningen är 1-fas 200-240VAC. Optimerad för trefasmotorer: 230VAC / 2,3A / 0,37kW. IE3, IE4, permanentmagnet-, borstlösa likströms- och synkrona reluktansmotorer kan styras. Det integrerade EMC-filtret är klass C1. Tillverkarens kod: ODE-3-120023-1F12

DSVCF-R

1 U.

En multifunktionell kanalsensor som mäter luftkvalitet, temperatur och relativ fuktighet. Matningsspänningen är 24VDC. De uppmätta värdena överförs via tre analoga utgångar och via Modbus RTU-kommunikation. Alla inställningar kan justeras via Modbus RTU.

DHDR8-24-36

1 U.

En 24 VDC strömförsörjning. Kapslingsklass är IP20. Den är optimerad för montering på DIN-skena i elektriska skåp. Laster upp till 36 W kan anslutas. Ingångsspänningen är 85—264 VAC / 50—60 Hz. Överbelastnings- och överspänningsskyddet ökar säkerheten för din elektriska installation. 24 VDC-utspänningen är tillgänglig via kopplingsplintar.
