Плата потенциометра с триммером 10 кОм, шаг 10 мм
Описание продукта
Плата потенциометра для управления ЕС вентилятором, регуляторами скорости вращения АС вентиляторов или преобразователями частоты. Этот потенциометр имеет сопротивление от 0 до 10 кОм. Питание от 0 до 30 VDC.
Плавный выходной сигнал может быть установлен с помощью триммера. Диапазон выходного сигнала от 0 VDC до подаваемого напряжения. Существует две версии продукта: PTV-X05.5 для монтажа в клеммные колодки с шагом 5 мм и PTV-X10.0 для монтажа в клеммные колодки с шагом 10 мм.
Дополнительные спецификации и описание
Как это работает?
Популярный, компактный и очень бюджетный потенциометр предназначен для применения внутри помещений, используется для ручного управления скоростью двигателя вентилятора в системах ОВиК.
Выходное значение триммера можно установить в диапазоне 0 - 10 KΩ.

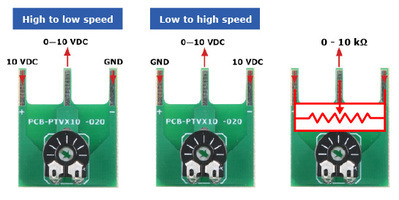

Если к обоим внешним выводам подключить напряжение 10 VDC, средний вывод будет возвращать сигнал 0-10 В. Вращая триммер с помощью отвертки, сигнал можно установить в диапазоне 0-10 В (или 0-100 % от напряжения питания).
Популярный, компактный и очень бюджетный потенциометр предназначен для применения внутри помещений, используется для ручного управления скоростью двигателя вентилятора в системах ОВиК.
Выходное значение триммера можно установить в диапазоне 0 - 10 KΩ.
Если к обоим внешним выводам подключить напряжение 10 VDC, средний вывод будет возвращать сигнал 0-10 В. Вращая триммер с помощью отвертки, сигнал можно установить в диапазоне 0-10 В (или 0-100 % от напряжения питания).
Какое напряжение питания необходимо?
Триммер имеет значение сопротивления 0 - 10 кОм. Он может работать с входным напряжением в диапазоне от 0 до 30 VDC.
Триммер имеет значение сопротивления 0 - 10 кОм. Он может работать с входным напряжением в диапазоне от 0 до 30 VDC.
Напряжение выше 30 VDC генерирует слишком высокий электрический ток, что может привести к повреждению потенциометра. Какой клеммный блок применяется?
Этот триммер можно установить в клеммную колодку с шагом 10 мм. Шаг контактов этой печатной платы составляет 10 мм. Печатная плата подходит к клеммной колодке контроллеров скорости вращения вентиляторов и преобразователей частоты Sentera с шагом 10 мм.Типичное применение - вставить потенциометр PTV в клеммную колодку контроллера скорости вентилятора. Как только выходной сигнал увеличивает напряжение, двигатель ускоряется до заданной скорости. Пример правильно установленного потенциометра показан на рисунке слева.
