Wszystkie parametry są dostępne poprzez Modbus RTU

wyposażone w cyfrowy przetwornik ciśnienia

Do wyboru minimalne i maksymalne zakresy robocze

Mają także zintegrowany współczynnik K oraz wyjście analogowe / modulujące

Regulator różnicy ciśnień | 0-2000 Pa | zasilanie DC

(Średnia ocena: 5 z 1 wszystkich opinii)

Kod artykułu HPSPF-2K0 -2

GTIN 14 5401003007914

Numer Introstata 90.32.89.00

Kategoria Regulatory różnicy ciśnień dla wentylatorów

Aktualne zapasy 9 szt.

Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Regulator, przetwornik różnicy ciśnień może kontrolować różnicę ciśnień (Pa), przepływ powietrza (m³ / h) lub prędkość powietrza (m / s) w systemach HVAC. Może bezpośrednio sterować wentylatorami EC, przetwornicami częstotliwości lub regulatorami prędkości wentylatorów za pomocą algorytmu sterowania PI.

Jest idealny do sterowania zaworami VAV. Obsługuje ustawioną różnicę ciśnień, przepływ powietrza lub prędkość powietrza. Wszystkie parametry można ustawić za pomocą Modbus RTU. Prędkość powietrza można kontrolować razem z wybranymi rurkami Pitota: PSET-PTx-200.

Cztery wskaźniki LED wyraźnie pokazują stan regulatora różnicowego niskiego ciśnienia i wartości kontrolowanych. Kontroluje jedno wyjście analogowe lub modulowane, które można wybrać z zakresu 0–10 VDC, 0–20 mA lub 0–100% PWM. Napięcie zasilania: 18–34 VDC.

Może być stosowany przy ciśnieniu od 0 do 2000 Pa.

Dokumenty

CE deklaracja

Dane techniczne

Mapa rejestrów Modbus

Instrukcja montażu i obsługi

Dodatkowe specyfikacje i opis

Jakie są podstawowe funkcje i opcje sterowania tego kontrolera ciśnienia różnicowego?
Ten kontroler ciśnienia różnicowego steruje wentylatorami EC lub regulatorami prędkości wentylatorów AC. Utrzymuje on stałe ciśnienie różnicowe [Pa] na poziomie zadanym. Zakres roboczy wynosi od 0 do 2.000 Pa.Istnieje również możliwość sterowania prędkością wentylatora na podstawie przepływu objętościowego powietrza [m³/h] lub prędkości powietrza [m/s].Aby kontrolować przepływ objętościowy w oparciu o współczynnik K wentylatora, należy użyć opcjonalnego zestawu połączeniowego typu PSET-PVC-200 lub PSET-QF-200. Zestaw ten może być również używany do regulacji ciśnienia różnicowego.Aby kontrolować przepływ powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m/s], należy użyć opcjonalnego zestawu typu PSET-PTS-200 lub PSET-PTL-200.Wartość zadaną można ustawić za pomocą Modbus RTU.

Jak kontroler zapewnia wizualne wskaźniki stanu?
Ten kontroler ciśnienia oferuje wyraźną, wizualną sygnalizację poziomu ciśnienia różnicowego za pomocą diod LED w kolorach zielonym, żółtym i czerwonym:

•Zielona dioda LED oznacza, że poziom ciśnienia mieści się w dopuszczalnym zakresie.
•Żółta dioda LED zapala się, gdy ciśnienie wchodzi w zakres ostrzegawczy.
•Czerwona dioda LED oznacza, że ciśnienie różnicowe jest poza zakresem.

Diody LED mogą również wizualizować status przepływu objętościowego powietrza lub prędkości powietrza.
Druga zielona dioda LED sygnalizuje stan czujnika – jest aktywowana, gdy włączone są zasilanie oraz komunikacja Modbus RTU.

Czym jest regulacja PI?

PI to skrót od regulacji proporcjonalno-całkującej (Proportional-Integral), czyli rodzaju układu regulacji ze sprzężeniem zwrotnym, powszechnie stosowanego w inżynierii i teorii sterowania.Układ ten dostosowuje sygnał wyjściowy na podstawie różnicy między wartością zadaną a aktualną.Zintegrowana regulacja PI oznacza, że zarówno działania proporcjonalne, jak i całkujące są wbudowane w algorytm sterowania.

Czym jest funkcja Anti-Windup i jak poprawia wydajność?
Funkcja Anti-Windup to mechanizm wbudowany w układ sterowania tego urządzenia, który zapobiega nasyceniu sygnału sterującego i poprawia wydajność działania poprzez eliminację skutków tzw. „przeregulowania całkującego” (integrator windup).Zjawisko to może wystąpić, gdy wyjście systemu osiąga swoje granice i układ nie jest w stanie odpowiednio reagować.

Jakie są funkcje wyjścia analogowego, sterowania wentylatorem i regulacji PI?
Ten kontroler ciśnienia posiada jedno wyjście analogowe.Służy ono do sterowania wentylatorami EC lub regulatorami prędkości wentylatorów AC na podstawie zmierzonego ciśnienia różnicowego, przepływu objętościowego powietrza lub prędkości powietrza.Prędkość wentylatora jest dostosowywana tak, aby utrzymać zmierzoną wartość na poziomie zadanym.Wartość zadaną można regulować poprzez Modbus RTU.Aby zapewnić kompatybilność z większością wentylatorów EC i regulatorów AC, typ sygnału wyjściowego można ustawić za pomocą Modbus RTU:0–10 VDC / 0–20 mA / 0–100% PWM.
Aby dostosować czas reakcji wentylatora do wymagań aplikacji, współczynniki P i I można regulować przez Modbus RTU.

Jakie są wymagania dotyczące zasilania i okablowania?

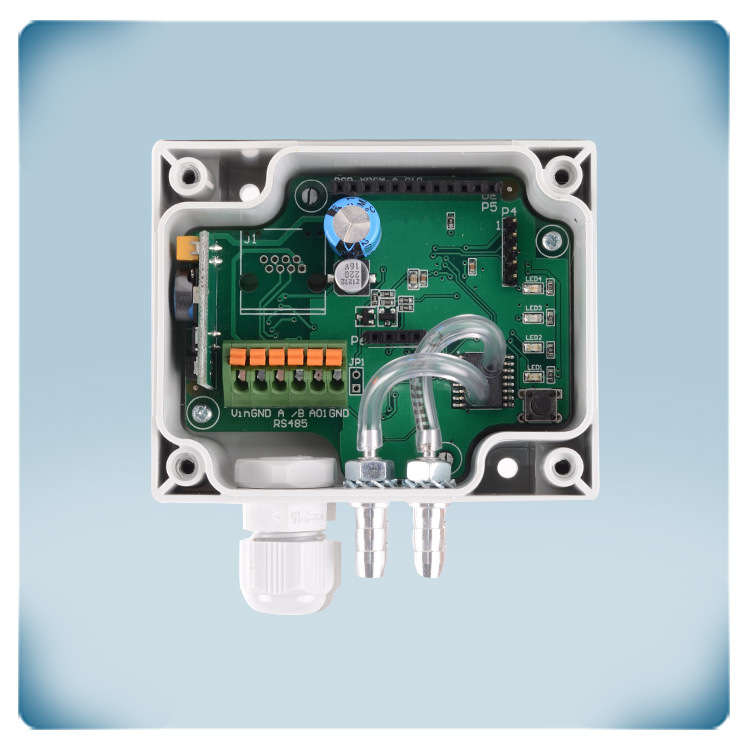

Napięcie zasilania, wyjście analogowe oraz komunikację Modbus RTU podłącza się poprzez zaciski sprężynowe typu cage clamp.Zaciski te eliminują konieczność rutynowej konserwacji i zapewniają niezawodny kontakt zarówno dla przewodów jednodrutowych, jak i wielodrutowych.Napięcie zasilania: 24 VDC.Zaciski uziemienia zasilania (V-) i wyjścia (GND) są galwanicznie odseparowane, co oznacza konieczność zastosowania czterożyłowego kabla do podłączenia tego czujnika.Większość zasilaczy 24 VDC zapewnia ochronę przed zwarciem, przeciążeniem i przepięciem.Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.

Z jakiego materiału wykonana jest obudowa i jaką ma ochronę?
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94).Materiał ten jest odporny na wysokie temperatury, bardzo wytrzymały i oferuje dobrą ochronę przed uderzeniami.Przyłącza ciśnieniowe wykonano z aluminium.Obudowa czujnika spełnia normę IP65, co zapewnia ochronę przed wnikaniem kurzu i wody.
Kontroler ciśnienia może być montowany na ścianie.
