Régulateur de pression différentielle
Description du produit
Régulateur de pression différentielle pour ventilateurs générant un débit d'air variable (VAV) (régulation VAV). La tension d'alimentation est de 24 VDC.
La plage de fonctionnement est de 0 à 2 000 Pa. Il régule la pression différentielle ou le débit d'air volumique. La régulation de la vitesse de l'air est également possible en combinaison avec un ensemble de tube de Pitot.
La sortie analogique peut contrôler les ventilateurs EC, les variateurs de fréquence ou les régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état du transmetteur et des valeurs régulées. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les Fonctions Principales et les Options de Régulation de ce Régulateur de Pression Différentielle ?

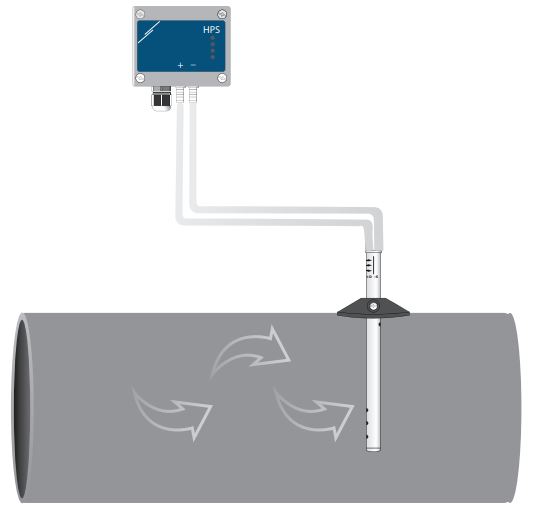

Ce régulateur de pression différentielle contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante à la consigne. La plage de fonctionnement est de 0 à 2 000 Pa. Il est également possible de contrôler la vitesse du ventilateur basé sur le débit d'air volumique [m³/h] ou la vitesse de l'air [m/s]. Afin de contrôler le débit d'air volumique à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour contrôler la pression différentielle. Afin de contrôler le débit d'air volumique à la base de la section transversale du conduit [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel type PSET-PTS-200 ou PSET-PTL-200. La consigne peut être ajustée via Modbus RTU.
Comment le Régulateur Fournit-il des Indicateurs de Statut Visuel ?
Ce régulateur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge signifie que la pression différentielle est hors plage. Les LED peuvent également visualiser le statut du débit d'air volumique ou de la vitesse de l'air. La deuxième LED verte indique l'état du transmetteur. Elle s'active lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Qu'est-ce que la Régulation PI ?
Dans cet ordre d'idée, PI signifie régulation Proportionnelle-Intégrale, un type de système de contrôle à rétroaction couramment utilisé en ingénierie et en théorie du contrôle. Ce système de régulation ajuste la sortie en fonction de la différence entre le point de consigne désirée et la valeur réelle. La régulation PI intégrée signifie que les actions à la fois proportionnelle et intégrale sont intégrées dans le schéma de contrôle.
Qu'est-ce que l'Anti-Windup et Comment Améliore-t-il la Performance ?
Il en est question d'un mécanisme au sein du système de contrôle de cet appareil qui prévient la saturation et améliore la performance en traitant les effets du débordement de l'intégrateur, qui peut se produire lorsque la sortie du système atteint ses limites.
Quelles sont les Fonctionnalités de Sortie Analogique, de Contrôle des Ventilateurs et de Régulation PI ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC à la base de la pression différentielle mesurée, du débit d'air volumique ou de la vitesse de l'air. La vitesse du ventilateur est contrôlée pour maintenir la valeur mesurée constante au point de consigne. Le point de consigne peut être ajusté via Modbus RTU. Afin de rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Pour adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU.
Quelles sont les Spécifications d'Alimentation Électrique et de Câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ce type de bornier élimine le besoin de maintenance de routine et assure un contact fiable pour les fils solides ou multibrins. La tension d'alimentation est 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont galvaniquement séparées. Cela signifie qu'un câble à 4 fils est requis pour connecter ce transmetteur. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les Caractéristiques de Matériau et de Protection du Boîtier ?

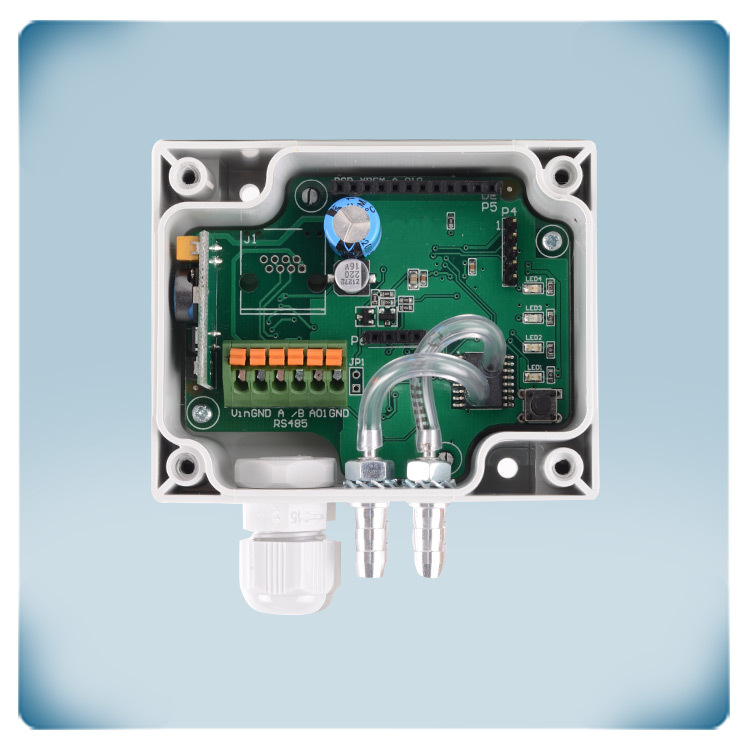

Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre l'infiltration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
