Regulator obrotów | elektroniczny | 10 A
Opis produktu
Elektroniczne regulatory prędkości serii ITR-9 kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia.
Kontrolery ITR-9 zapewniają automatyczne wykrywanie zasilania. Prędkość minimalna jest regulowana za pomocą wewnętrznego trymera. Wyjście jest regulowane potencjometrem w zakresie między minimalnym napięciem wyjściowym a napięciem zasilania.
Seria posiada nieregulowane wyjście do podłączenia zaworu, lampy, przepustnicy itp. Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start,które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.
Imax 10 A. Obudowa IP54.
Dodatkowe specyfikacje i opis
Po co kontrolować prędkość wentylatora?
W wielu przypadkach wentylatory są przewymiarowane. Regulator prędkości wentylatora AC może być użyty do zmniejszenia prędkości wentylatora i optymalizacji dopływu świeżego powietrza . Zbyt duża wentylacja nie stanowi problemu dla jakości powietrza w pomieszczeniach. W wielu przypadkach zbyt duża prędkość wentylatora powoduje uciążliwy hałas w kanałach powietrznych. Im wyższa prędkość wentylatora, tym większe zużycie energii . Zmniejszenie prędkości wentylatora o 25% skutkuje oszczędnością energii (kosztów eksploatacji) o ponad 50%. W zależności od systemu wentylacji koszty ogrzewania można również obniżyć dzięki optymalnej prędkości wentylatora.
Bezstopniowa regulacja prędkości wentylatora
Ten regulator prędkości wentylatora reguluje prędkość wentylatorów AC poprzez zmniejszenie napięcia silnika. Napięcie jest redukowane poprzez kontrolę kąta fazowego (technologia TRIAC). Dlatego ten regulator prędkości nadaje się tylko do silników sterowanych napięciem . Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie . Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskiej prędkości może wystąpić szum silnika.
Regulowana minimalna prędkość silnika

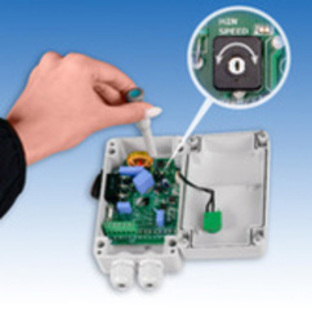

Minimalną wybieralną prędkość silnika można regulować za pomocą wewnętrznego trymera. Umożliwia to optymalizację zakresu prędkości wentylatora którą można wybrać za pomocą pokrętła na przednim panelu. Niektóre silniki prądu przemiennego nie wytrzymują długotrwałej pracy na niskich obrotach. Istnieje ryzyko, że po pewnym czasie się przegrzeją. Może to spowodować uszkodzenie izolacji uzwojenia i trwałe uszkodzenie silnika. Aby uniknąć przegrzania, w razie potrzeby można zwiększyć minimalną prędkość silnika. Producent silnika określa minimalne dopuszczalne napięcie silnika sterowanego napięciem.
Włącznik/wyłącznik

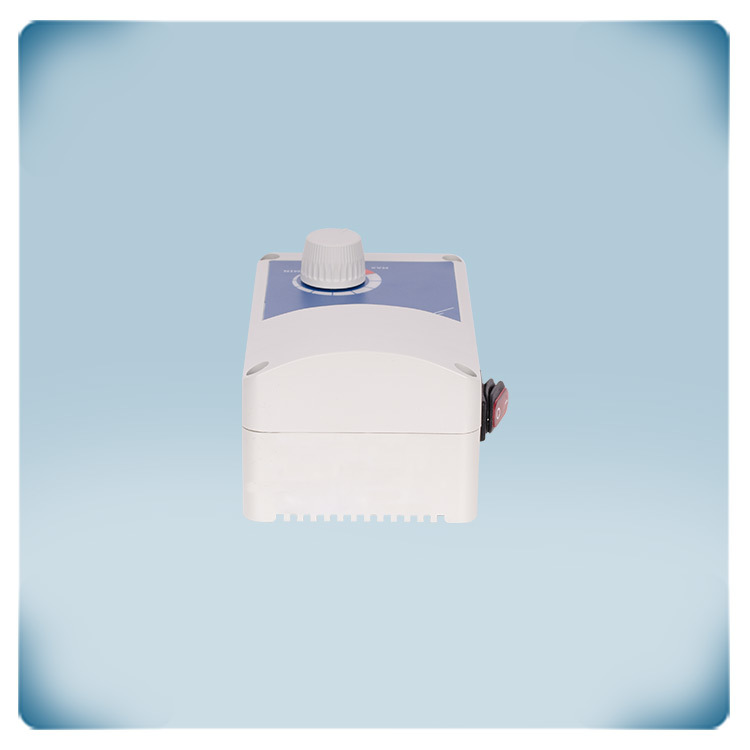

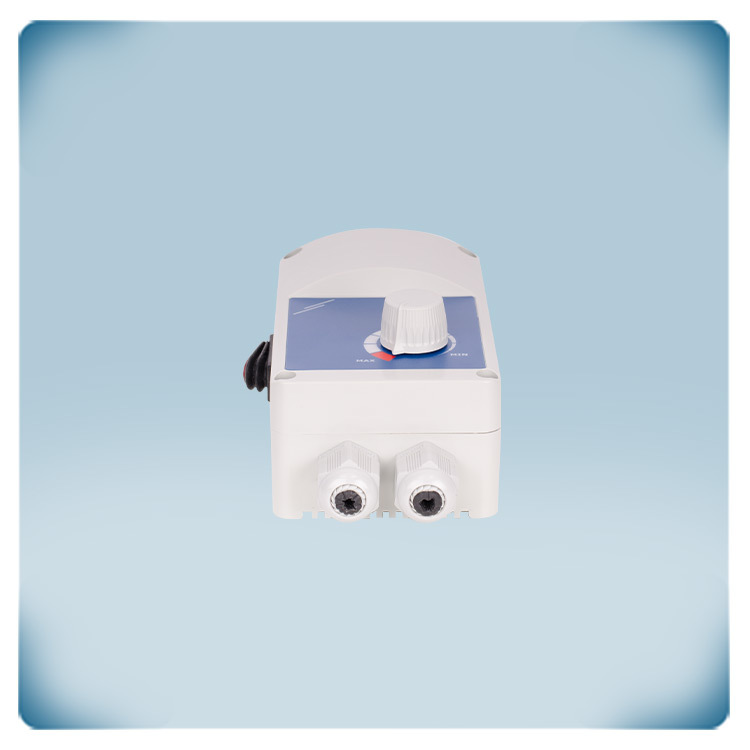

Podświetlany włącznik/wyłącznik z boku obudowy umożliwia włączanie i wyłączanie wentylatora. W pozycji ON przełącznik jest podświetlony. W przypadku serii ITR-9 1,5 A i 3 A przełącznik ON-OFF można w razie potrzeby wyłączyć. Aby wyłączyć przełącznik ON/OFF należy podłączyć zasilanie poprzez zaciski L1 i N (nie przez L i N). Więcej informacji znajduje się w instrukcji.
Wyjście nieregulowane
Gdy silnik jest włączony, wyjście nieregulowane jest aktywne. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia wynosi 2 A. Zwykle jest używany do sterowania zewnętrznym wskaźnikiem pracy , otwierania lub zamykania przepustnicy , przełączania zewnętrznego przekaźnika itp. Np. kiedy wentylator się zatrzymuje, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Jak uruchomić silnik?
Kickstart i softstart to dwa różne sposoby uruchamiania silnika. Różnica polega na sposobie, w jaki wentylator prądu przemiennego będzie przyspieszał od zatrzymania. Przyspieszenie kickstartu lub softstartu można wybrać za pomocą przyciskuzworka wewnętrzna . Szybki rozruch spowoduje natychmiastowe uruchomienie silnika z maksymalną prędkością. Po 8 – 10 sekundach silnik zwolni do żądanej prędkości wentylatora. Miękki start płynnie przyspieszy silnik od zatrzymania do żądanej prędkości wentylatora. Ten czas przyspieszania wyniesie około 8 – 10 sekund.
Bezstopniowa regulacja prędkości wentylatora
Ten regulator prędkości wentylatora reguluje prędkość wentylatorów AC poprzez zmniejszenie napięcia silnika. Napięcie jest redukowane poprzez kontrolę kąta fazowego (technologia TRIAC). Dlatego ten regulator prędkości nadaje się tylko do silników sterowanych napięciem . Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie . Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskiej prędkości może wystąpić szum silnika.
Regulowana minimalna prędkość silnika
Minimalną wybieralną prędkość silnika można regulować za pomocą wewnętrznego trymera. Umożliwia to optymalizację zakresu prędkości wentylatora którą można wybrać za pomocą pokrętła na przednim panelu. Niektóre silniki prądu przemiennego nie wytrzymują długotrwałej pracy na niskich obrotach. Istnieje ryzyko, że po pewnym czasie się przegrzeją. Może to spowodować uszkodzenie izolacji uzwojenia i trwałe uszkodzenie silnika. Aby uniknąć przegrzania, w razie potrzeby można zwiększyć minimalną prędkość silnika. Producent silnika określa minimalne dopuszczalne napięcie silnika sterowanego napięciem.
Włącznik/wyłącznik
Podświetlany włącznik/wyłącznik z boku obudowy umożliwia włączanie i wyłączanie wentylatora. W pozycji ON przełącznik jest podświetlony. W przypadku serii ITR-9 1,5 A i 3 A przełącznik ON-OFF można w razie potrzeby wyłączyć. Aby wyłączyć przełącznik ON/OFF należy podłączyć zasilanie poprzez zaciski L1 i N (nie przez L i N). Więcej informacji znajduje się w instrukcji.
Wyjście nieregulowane
Gdy silnik jest włączony, wyjście nieregulowane jest aktywne. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia wynosi 2 A. Zwykle jest używany do sterowania zewnętrznym wskaźnikiem pracy , otwierania lub zamykania przepustnicy , przełączania zewnętrznego przekaźnika itp. Np. kiedy wentylator się zatrzymuje, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Jak uruchomić silnik?
Kickstart i softstart to dwa różne sposoby uruchamiania silnika. Różnica polega na sposobie, w jaki wentylator prądu przemiennego będzie przyspieszał od zatrzymania. Przyspieszenie kickstartu lub softstartu można wybrać za pomocą przyciskuzworka wewnętrzna . Szybki rozruch spowoduje natychmiastowe uruchomienie silnika z maksymalną prędkością. Po 8 – 10 sekundach silnik zwolni do żądanej prędkości wentylatora. Miękki start płynnie przyspieszy silnik od zatrzymania do żądanej prędkości wentylatora. Ten czas przyspieszania wyniesie około 8 – 10 sekund.
