Електронен регулатор на обороти, 10 A
Описание на продукта

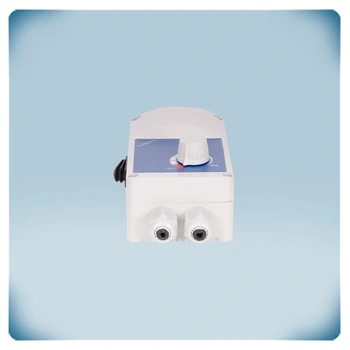

Контролер за променлива скорост за монофазни двигатели с максимален ток от 10 A. Този контролер обикновено се използва за регулиране на скоростта на вентилатора в складове или индустриални среди.
Желаната скорост на вентилатора може да се настрои чрез потенциометъра отпред. Минималната скорост се регулира чрез вътрешен тример. Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез управление на фазовия ъгъл - Triac технология. Чрез джъмпер може да се избира бърз старт или меко ускорение.

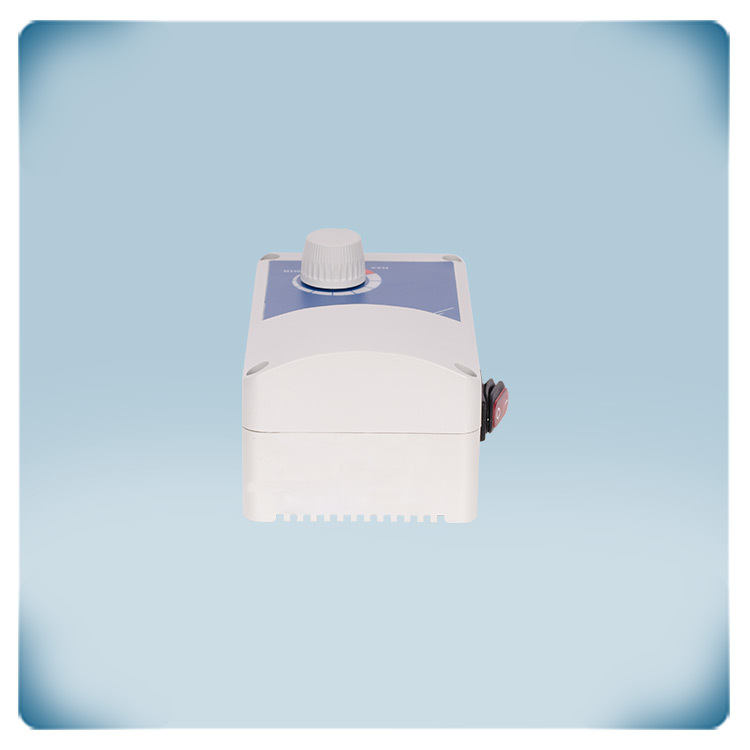

Осветен превключвател ВКЛ.-ИЗКЛ. е разположен отстрани на корпуса. Захранващото напрежение е 230 VAC.
Документи
Допълнителни спецификации и описание
Защо контролираната скорост на вентилатора е от съществено значение за комфорт и ефективност?
В много инсталации вентилаторите са с прекомерни размери. В случай на AC двигатели, контролерът на скоростта на вентилатора може да се използва за намаляване на скоростта на вентилатора и за оптимизиране на подаването на свеж въздух. Прекалено силната вентилация никога не е проблем за качеството на въздуха в помещенията. В много случаи прекалено високата скорост на вентилатора причинява прекомерен шум във въздуховодите. Колкото по-висока е скоростта на вентилатора, толкова по-висока е консумацията на енергия. Намаляването на скоростта на вентилатора с 25% може да доведе до спестяване на енергия (оперативни разходи) с повече от 50%. В зависимост от вентилационната система, разходите за отопление също могат да бъдат намалени с оптимална скорост на вентилатора.
В много инсталации вентилаторите са с прекомерни размери. В случай на AC двигатели, контролерът на скоростта на вентилатора може да се използва за намаляване на скоростта на вентилатора и за оптимизиране на подаването на свеж въздух. Прекалено силната вентилация никога не е проблем за качеството на въздуха в помещенията. В много случаи прекалено високата скорост на вентилатора причинява прекомерен шум във въздуховодите. Колкото по-висока е скоростта на вентилатора, толкова по-висока е консумацията на енергия. Намаляването на скоростта на вентилатора с 25% може да доведе до спестяване на енергия (оперативни разходи) с повече от 50%. В зависимост от вентилационната система, разходите за отопление също могат да бъдат намалени с оптимална скорост на вентилатора.
Как този контролер регулира скоростта на AC вентилатора?
Този регулатор на скоростта на вентилатора регулира скоростта на AC вентилаторите чрез намаляване на напрежението на двигателя. Напрежението се намалява чрез контрол на фазовия ъгъл (технология TRIAC). Следователно този регулатор на скоростта е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Този регулатор на скоростта работи напълно безшумно. Скоростта на вентилатора може да се контролира с въртящото се копче на предния панел. В зависимост от типа на двигателя, при ниска скорост може да се появи бръмчащ шум от двигателя.
Този регулатор на скоростта на вентилатора регулира скоростта на AC вентилаторите чрез намаляване на напрежението на двигателя. Напрежението се намалява чрез контрол на фазовия ъгъл (технология TRIAC). Следователно този регулатор на скоростта е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Този регулатор на скоростта работи напълно безшумно. Скоростта на вентилатора може да се контролира с въртящото се копче на предния панел. В зависимост от типа на двигателя, при ниска скорост може да се появи бръмчащ шум от двигателя.
Как се оптимизира минималната скорост на вентилатора и защо е важна?
Вътрешният тример позволява регулиране на минималната избираема скорост на двигателя. Това дава възможност за оптимизиране на обхвата на скоростта на вентилатора, който може да бъде избран чрез копчето на предния панел. Някои AC двигатели не могат да издържат на продължителна работа на ниска скорост. Има риск след известно време да прегреят. Това може да повреди изолацията на намотката и по този начин да доведе до трайна повреда на двигателя. За да се избегне прегряване, минималната скорост на двигателя може да бъде увеличена, ако желаете. Производителят на двигателя трябва да посочи минимално допустимото напрежение на двигателя за двигател с контрол на напрежението.
Вътрешният тример позволява регулиране на минималната избираема скорост на двигателя. Това дава възможност за оптимизиране на обхвата на скоростта на вентилатора, който може да бъде избран чрез копчето на предния панел. Някои AC двигатели не могат да издържат на продължителна работа на ниска скорост. Има риск след известно време да прегреят. Това може да повреди изолацията на намотката и по този начин да доведе до трайна повреда на двигателя. За да се избегне прегряване, минималната скорост на двигателя може да бъде увеличена, ако желаете. Производителят на двигателя трябва да посочи минимално допустимото напрежение на двигателя за двигател с контрол на напрежението.
Какви са наличните режими за стартиране на двигателя?
Kick start и soft start са два различни начина за стартиране на двигателя. Разликата между двата режима е начинът, по който AC вентилаторът ще ускори от покой. Ускорението "Kick start" или "Soft start" може да бъде избрано чрез вътрешен джъмпер. Kick start стартира двигателя незабавно на максимална скорост. След 8 – 10 секунди двигателят ще забави до желаната скорост на вентилатора. Soft start плавно ще ускори двигателя от покой до желаната скорост на вентилатора. Това време за ускорение ще бъде приблизително 8 – 10 секунди.
Kick start и soft start са два различни начина за стартиране на двигателя. Разликата между двата режима е начинът, по който AC вентилаторът ще ускори от покой. Ускорението "Kick start" или "Soft start" може да бъде избрано чрез вътрешен джъмпер. Kick start стартира двигателя незабавно на максимална скорост. След 8 – 10 секунди двигателят ще забави до желаната скорост на вентилатора. Soft start плавно ще ускори двигателя от покой до желаната скорост на вентилатора. Това време за ускорение ще бъде приблизително 8 – 10 секунди.
Как функционира превключвателят ВКЛ./ИЗКЛ. и може ли да бъде деактивиран?
С осветения превключвател ВКЛ./ИЗКЛ. отстрани, AC вентилаторът може да бъде активиран или деактивиран. Превключвателят свети, ако е активирана позиция ВКЛ. Моля, прочетете инструкциите за монтаж и листа с данни за повече подробности.
Каква е целта и приложението на нерегулирания изход?
Когато двигателят е активиран, нерегулираният изход е активен. Тъй като този изход е или ВКЛЮЧЕН (230 волта), или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“. Максималният ток за този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, за отваряне или затваряне на клапа, за превключване на външно реле и т.н. Например, когато вентилаторът спре, клапата се затваря. Когато вентилаторът е активен, клапата е отворена.
Когато двигателят е активиран, нерегулираният изход е активен. Тъй като този изход е или ВКЛЮЧЕН (230 волта), или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“. Максималният ток за този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, за отваряне или затваряне на клапа, за превключване на външно реле и т.н. Например, когато вентилаторът спре, клапата се затваря. Когато вентилаторът е активен, клапата е отворена.
Какви са указанията за монтаж и характеристиките на корпуса?
Този регулатор на скоростта на вентилатора може да се монтира на стена или панел на закрито. Уверете се, че регулаторът на скоростта на вентилатора може да се охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, далеч от пряка слънчева светлина. Корпусът е изработен от висококачествена пластмаса тип r-ABS VO (UL94). Този материал е самозагасващ, много здрав и предлага добра защита срещу удари. Той осигурява защита IP54 срещу проникване на прах и вода.
Този регулатор на скоростта на вентилатора може да се монтира на стена или панел на закрито. Уверете се, че регулаторът на скоростта на вентилатора може да се охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, далеч от пряка слънчева светлина. Корпусът е изработен от висококачествена пластмаса тип r-ABS VO (UL94). Този материал е самозагасващ, много здрав и предлага добра защита срещу удари. Той осигурява защита IP54 срещу проникване на прах и вода.
