Przemiennik częstotliwości | falownik | 10,5 A | 1,1 kW | IP20

Nikt jeszcze nie skomentował tego produktu, bądź pierwszy (patrz poniżej), dziękujemy za Twoją opinię!
Kod artykułu FI-E11105E2
GTIN 14 5401003006337
Numer Introstata 85.04.40.85
Kategoria Kontrola prędkości silników jednofazowych 230 VAC
Aktualne zapasy 3 szt.
Czas realizacji fabrycznej 2 Tydzień

Opis produktu

Przemiennik częstotliwości do regulacji prędkości silników jednofazowych. Jest przeznaczony do sterowania wentylatorami lub pompami w zastosowaniach HVAC. Ten przemiennik częstotliwości może sterować silnikami z kondensatorami ze stałym dzielonym kondensatorem lub silnikami indukcyjnymi z biegunami zacienionymi.

Prędkość silnika można ustawić za pomocą intuicyjnej klawiatury lub za pomocą wejść. Konfiguracja jest uproszczona dzięki 14 podstawowym parametrom i funkcjom makr aplikacyjnych.

Ten VFD może sterować silnikami o maksymalnym (łącznym) prądzie 10,5 A. Napięcie zasilania wynosi 230 V AC. Zintegrowany filtr EMC jest klasy C1.

Obudowa może być montowana na szynie DIN w szafce elektrycznej. Zapewnia stopień ochrony IP20 przed wnikaniem pyłu.

Kod producenta: ODE-3-120043-1F12-01

Dodatkowe specyfikacje i opis

Przyjazna dla użytkownika regulacja prędkości obrotowej

Regulator prędkości obrotowej wentylatora reguluje wyłącznie napięcie silnika. Przemiennik częstotliwości, oprócz napięcia, kontroluje również częstotliwość silnika. Z jednej strony daje to możliwość optymalnego sterowania silnikiem i bardziej energooszczędnej pracy. Z drugiej strony, oznacza to wyższy koszt oraz konieczność ustawienia pewnych parametrów przed uruchomieniem. Fakt, że można kontrolować zarówno napięcie, jak i częstotliwość silnika, daje dodatkowe możliwości sterowania, a tym samym więcej parametrów do konfiguracji. Aby uczynić urządzenie jak najbardziej przyjaznym dla użytkownika, stworzono makra aplikacyjne. Główne ustawienia zostały pogrupowane w 14 podstawowych parametrów – znajdują się one na karcie pomocy umieszczonej w obudowie.


Przyspieszenie kickstart dla silników jednofazowych

Ten przemiennik częstotliwości steruje silnikami indukcyjnymi jednofazowymi z kondensatorem pracy (Permanent Split Capacitor) lub z biegunem zacienionym. Wymaga jednofazowego napięcia zasilającego (110 – 240 VAC) i został zaprojektowany z myślą o aplikacjach, w których nie jest wymagany wysoki moment rozruchowy. Typowe zastosowania to wentylatory, dmuchawy, pompy wirowe (np. w basenach), wyciągi oparów, regulatory przepływu powietrza itp.

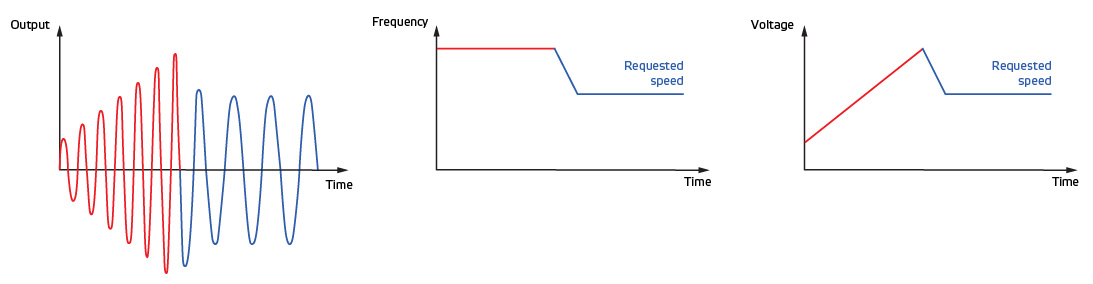

Ten przemiennik częstotliwości wykorzystuje rewolucyjną strategię sterowania silnikiem, aby zapewnić niezawodny, inteligentny rozruch silników jednofazowych. Aby zapewnić niezawodny start, napęd początkowo zwiększa napięcie silnika do wartości znamionowej, utrzymując stałą częstotliwość startową, a następnie obniża częstotliwość i napięcie do żądanego punktu pracy. Tę metodę przyspieszenia można porównać do rozruchu typu „kickstart”. Silniki jednofazowe mogą być napędzane tylko w jednym kierunku obrotów.

falownik
Trzy diagramy na białym tle | Obudowa IP20 do montażu na szynie DIN lub na powierzchni
Obudowa została wykonana z wysokiej jakości tworzywa sztucznego. Projekt umożliwia montaż urządzenia na szynie DIN lub na płaskiej powierzchni. Obudowa oferuje stopień ochrony IP20 przed wnikaniem zanieczyszczeń i wilgoci. Zalecamy instalację urządzenia w szafie elektrycznej oraz zapewnienie, że temperatura otoczenia mieści się w zakresie od -10 do 40 °C.


Przykład zastosowania

Ten przykład pokazuje, jak sterować prędkością wentylatora. T1 dostarcza napięcie 24V do T2 i T4. Lewy styk (T2) uruchamia/zatrzymuje wentylator. Gdy prawy styk (T4) jest zamknięty, wentylator pracuje z ustaloną prędkością (ustawianą w parametrze 20). Gdy prawy styk jest otwarty, prędkość wentylatora można ustawić ręcznie za pomocą potencjometru 10K lub automatycznie, w zależności od zapotrzebowania, za pomocą czujnika HVAC (sygnał 0-10 V).
Modulacja szerokości impulsu (PWM)
Przemienniki częstotliwości sterują napięciem i częstotliwością silnika za pomocą technologii zwanej modulacją szerokości impulsu (PWM). Technologia ta przekształca dostarczane napięcie przemienne (AC) na napięcie stałe (DC). Przemiennik częstotliwości posiada magistralę DC, którą można porównać do zbiornika buforowego energii. Zbiornik ten jest zasilany zarówno przez napięcie sieciowe (poprzez prostownik), jak i przez energię zwrotną z silnika, powstającą podczas hamowania.

To napięcie stałe jest następnie ponownie konwertowane na napięcie przemienne przez tranzystory IGBT. IGBT (Insulated Gate Bipolar Transistors) to bipolarne tranzystory z izolowaną bramką, które mogą przełączać wysokie prądy z dużą szybkością. Dzięki inteligentnemu sterowaniu IGBT możliwa jest regulacja zarówno napięcia, jak i częstotliwości silnika. To pozwala na optymalne sterowanie i energooszczędną pracę.
Na schemacie po prawej stronie pokazano podłączenie potencjometru 10K. T5 dostarcza napięcie 10V w przypadku podłączenia potencjometru, natomiast T6 i T7 mogą być użyte do ustawienia prędkości wentylatora za pomocą sygnału analogowego. Po zakończeniu okablowania należy wprowadzić parametry podłączonego silnika w ustawieniach 1 – 10. Teraz można uruchomić silnik!

Standardowy wbudowany filtr EMC klasy C1

Jednym z minusów szybkiego przełączania tranzystorów IGBT jest zanieczyszczenie sieci elektrycznej zakłóceniami wyższych harmonicznych (zanieczyszczenia EMC). Aby zminimalizować te zakłócenia, przemiennik częstotliwości został standardowo wyposażony we wbudowany filtr EMC klasy C1. Urządzenie posiada również wbudowany moduł hamowania (brake chopper), co pozwala na podłączenie rezystora hamującego w celu skrócenia czasu hamowania, jeśli jest to konieczne.
Czujniki HVAC firmy Sentera mogą być podłączane przez wejście analogowe lub przez komunikację Modbus RTU.
