Czujnik temperatury | wilgotności | CO2 | zasilanie PoM
Opis produktu

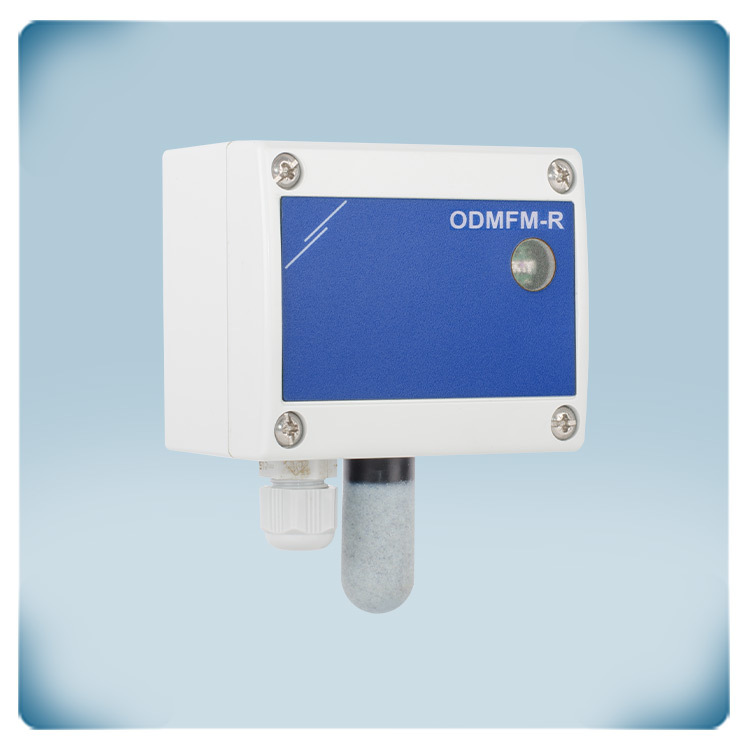

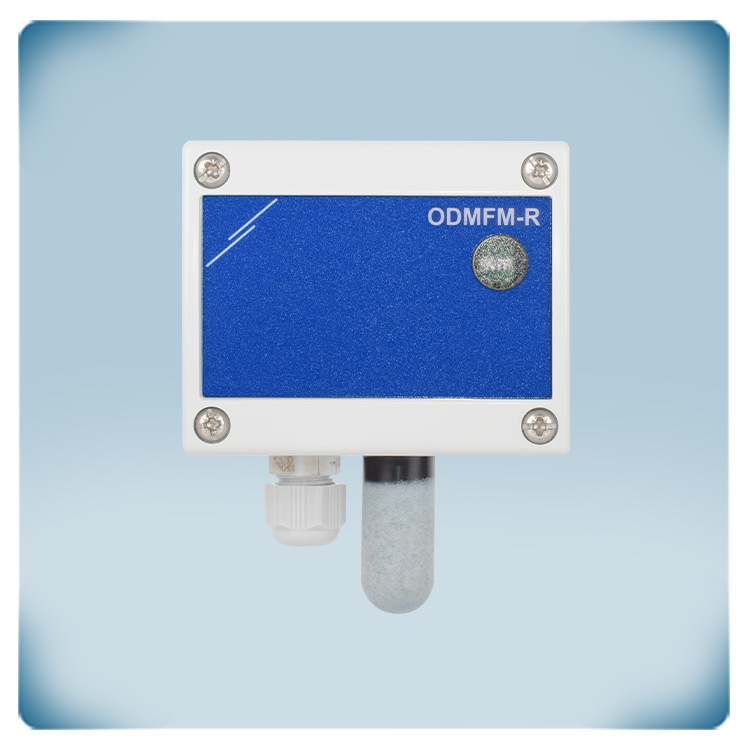

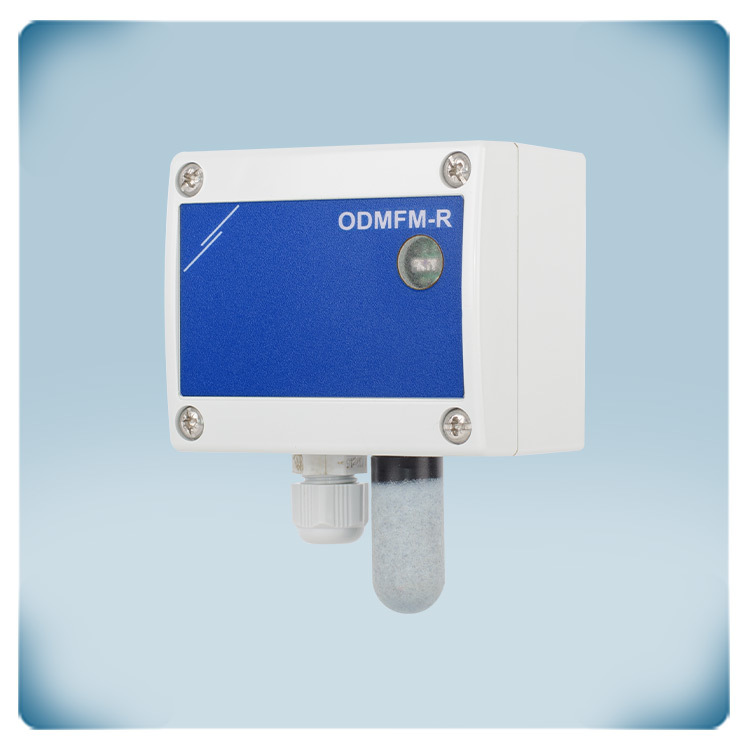

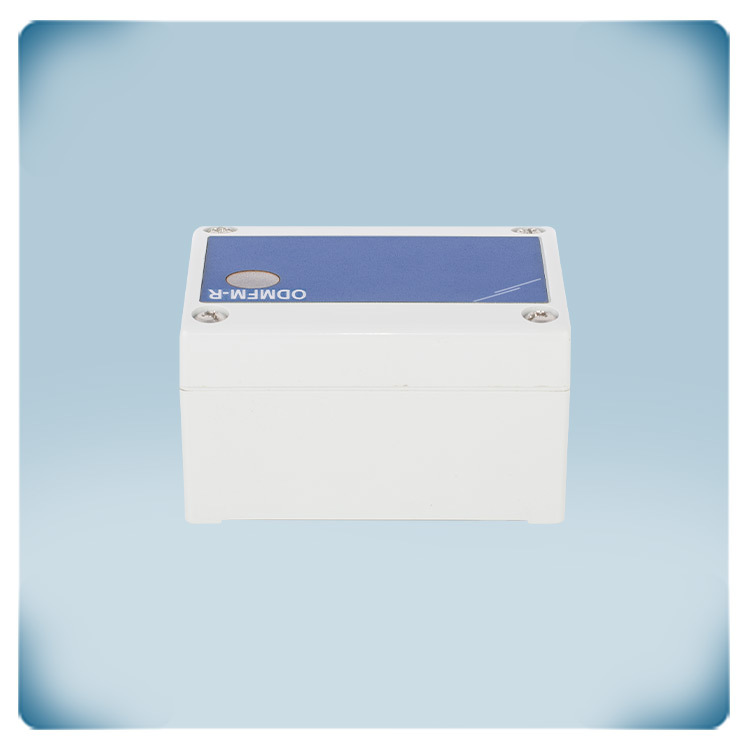

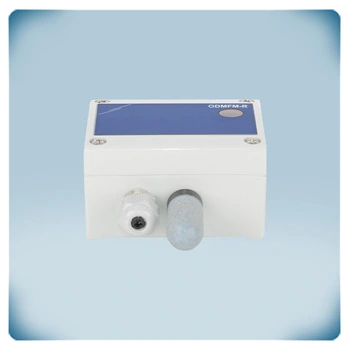

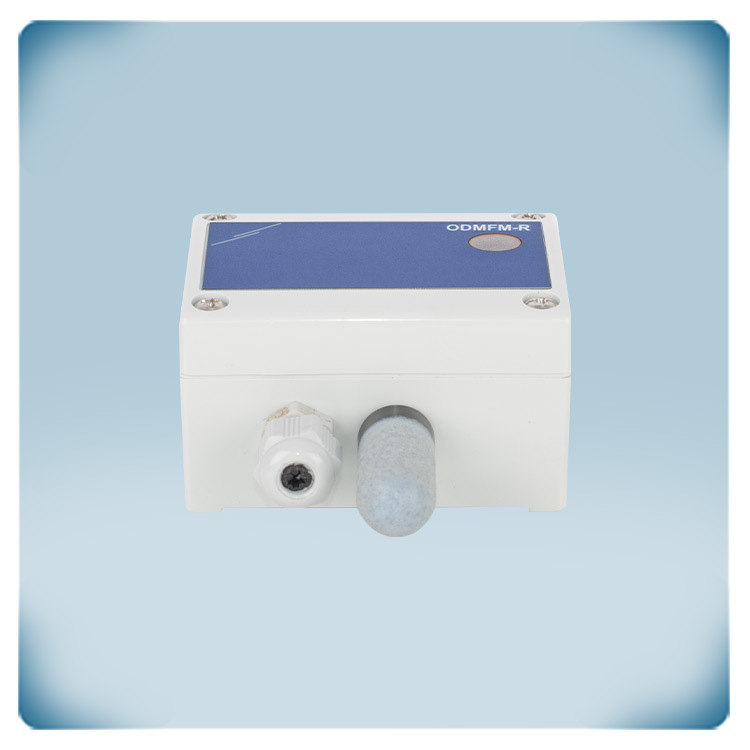

ODMFM-R to wielofunkcyjne przekaźniki zewnętrzne, które mierzą temperaturę, wilgotność względną, poziom CO2 i światła otoczenia. Na podstawie tych pomiarów można obliczyć temperaturę punktu rosy.
Zasilane przez Modbus, wszystkie parametry są dostępne poprzez Modbus RTU. Oznacza to, że połączenie Modbus RTU i zasilacz 24 VDC można podłączyć za pomocą jednego złącza RJ45.
Oprogramowanie jest łatwe do aktualizacji i zmiany wszystkich ustawień za pośrednictwem Modbus RTU. Dzięki zintegrowanemu czujnikowi światła otoczenia system wentylacji można zoptymalizować w zależności od obłożenia pomieszczenia.
Dodatkowe specyfikacje i opis
Przetwornik HVAC do trudnych warunków
Pomiar dwutlenku węgla (CO2) w trudnych warunkach może stanowić wyzwanie, ale ma kluczowe znaczenie w różnych zastosowaniach, w tym w procesach przemysłowych, monitorowaniu środowiska i ocenach bezpieczeństwa. Trudne środowiska mogą obejmować wysokie temperatury, wysokie ciśnienie, atmosferę korozyjną lub odległe i trudno dostępne lokalizacje. Ludzie i zwierzęta podczas oddychania wytwarzają CO2 lub dwutlenek węgla. To sprawia, że stężenie CO2 jest dobrym wskaźnikiem obłożenia i poziomu aktywności w danej przestrzeni. W wielu zastosowaniach czujniki CO2 służą jako wskaźnik wymagań wentylacyjnych. Ten przetwornik HVAC mierzy temperaturę, wilgotność względną, poziom CO2 i oświetlenie otoczenia. Na podstawie pomiaru temperatury i wilgotności obliczany jest punkt rosy. Wszystkie te wartości są dostępne poprzez Modbus RTU. Obudowa została zaprojektowana do pracy w trudnych warunkach lub zastosowaniach zewnętrznych.
Brak wyjść analogowych - tylko komunikacja Modbus RTU
Czujnik ten nie posiada wyjść analogowych, co czyni go prostszym i tańszym. Wszystkie zmierzone wartości są dostępne poprzez rejestry wejściowe Modbus tego czujnika. Odczyt zmierzonych wartości możliwy jest poprzez SenteraWeb – naszą platformę internetową HVAC, poprzez oprogramowanie 3SModbus, poprzez system BMS lub poprzez inne urządzenie nadrzędne Modbus. Modbus ma wiele zalet. Najważniejsze z nich to to, że sygnały cyfrowe są mniej podatne na zakłócenia niż sygnały analogowe oraz możliwość stosowania dłuższych kabli. Możliwe są kable o długości do 1000 metrów.
Technologia czujnika NDIR
Do pomiaru poziomu CO2 wykorzystywana jest technologia NDIR, czyli niedyspersyjnej podczerwieni. Technologia ta zapewnia niski koszt cyklu życia oraz precyzyjną i stabilną długoterminową pracę.

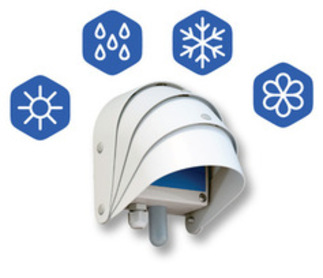

Duża odporność na warunki zewmętrzne
Czujnik ten posiada obudowę przeznaczoną jest do montażu w trudnch warunkach lub zastosowań zewnętrznych, stopień ochrony IP65.
Prosty w obsłudze!
Czujnik po zamontowaniu nie wymaga żadnej konfiguracji. W przypadku większości aplikacji wystarczą ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pośrednictwem protokołu Modbus RTU.
Czujnik po zamontowaniu nie wymaga żadnej konfiguracji. W przypadku większości aplikacji wystarczą ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pośrednictwem protokołu Modbus RTU.
Samokalibracja w celu kompensacji dryftu czujnika
Algorytm samokalibracji logiki ABC jest domyślnie włączony. Algorytm ten przeznaczony jest do stosowania w zastosowaniach, w których stężenie CO2 spadnie do zewnętrznych warunków otoczenia (400 ppm) co najmniej raz (15 minut) w okresie 7 dni, co zwykle ma miejsce w okresach niezamieszkania. Czujnik osiągnie swoją dokładność operacyjną po 25 godzinach ciągłej pracy pod warunkiem, że był wystawiony na działanie powietrza o poziomie referencyjnym otoczenia przy stężeniu 400 ppm ± 10 ppm CO2.
Wysoka dokładność!
Czujnik posiada wysoki stopień dokładności: ± 0,4 °C - dla temperatury , ± 3% rH - dla wilgotności względnej oraz 30 ppm CO2 ±3 % (0—2.000 ppm CO2) dla CO2
Funkcje dodatkowe
Przetwornik posiada czujnik światła otoczenia z regulowanym poziomem "aktywnym" i "gotowości".
Skrócony czas instalacji
Czujnik ten można podłączyć za pomocą tylko jednego złącza RJ45. Zasilanie przez Modbus (PoM) oznacza połączenie komunikacji Modbus RTU i zasilania 24 V DC za pomocą jednego kabla UTP. Komunikacja Modbus RTU udostępnia wszystkie zmierzone wartości. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy Sentera 24 V DC ze złączami RJ45. Zasilacze te zapewniają ochronę przed zwarciem, przeciążeniem i przepięciem. Napięcie zasilania 24 V DC poprawia bezpieczeństwo i niezawodność instalacji.
Łatwy w użyciu
Ten czujnik wymaga bardzo niewielkiej konfiguracji. Po zainstalowaniu jest niemal od razu gotowy do użycia. Temperatura i wilgotność względna są często zależne od regionu i pory roku. Podczas instalacji parametry te są nadal ustawiane na prawidłowe wartości. Pozostałe ustawienia domyślne będą prawdopodobnie odpowiednie dla większości aplikacji. W razie potrzeby można je jednak dostosować za pomocą odpowiednich rejestrów Modbus. Mapa rejestrów Modbus zapewnia pełny przegląd wszystkich regulowanych ustawień. Na przykład zakres temperatur, zakres wilgotności względnej lub zakres CO2 można regulować za pomocą protokołu Modbus RTU.
