Klemmenblok naar RJ45 adapter | 3 x RJ45 aansluiting

Artikelcode ADPT-3RJ-TB
GTIN 0.540.100.301.850.7
Intrastat nummer 84.71.60.70
Categorie Modbus verdeeldozen en Modbus repeaters
Huidige voorraad 5 Stk
Fabriekslevertijd 5 Week(en)

Productbeschrijving

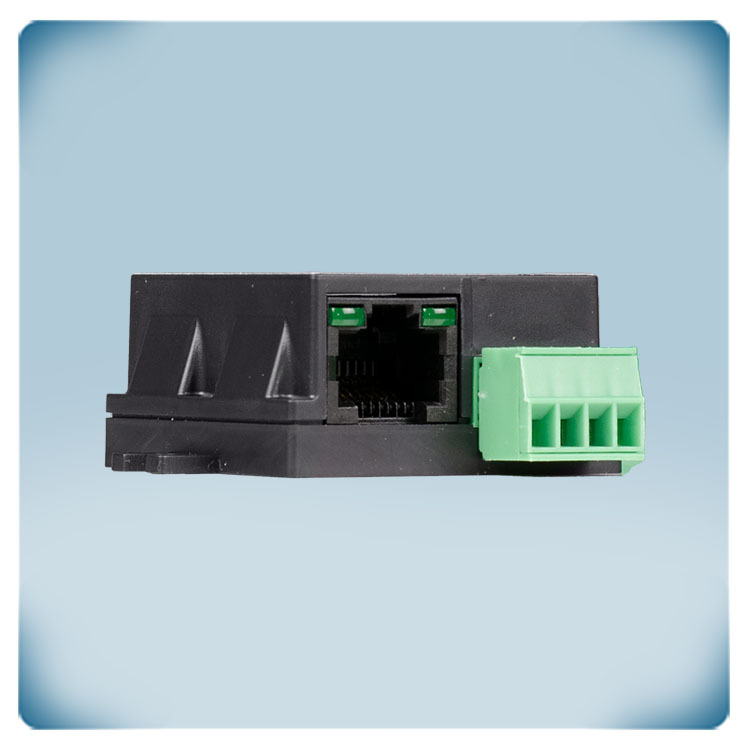

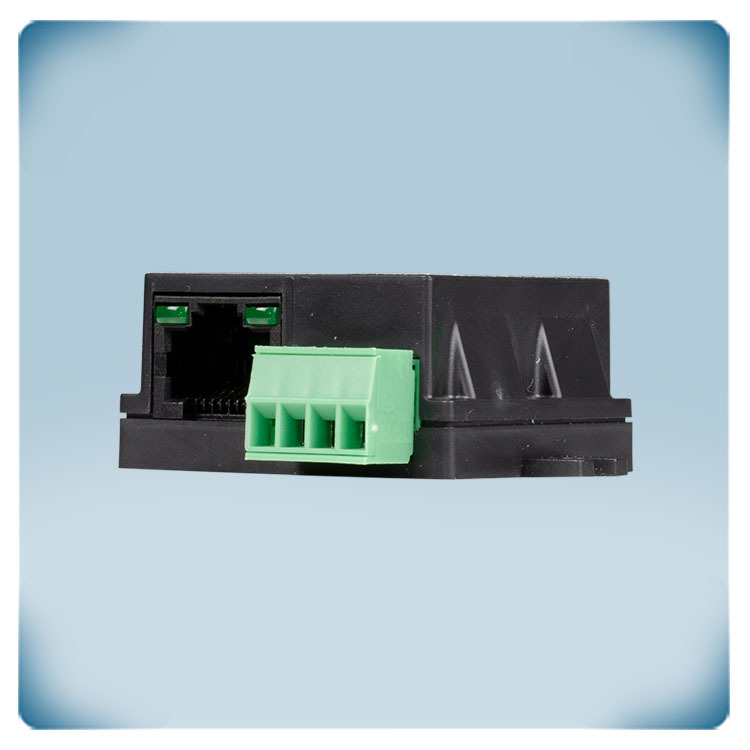

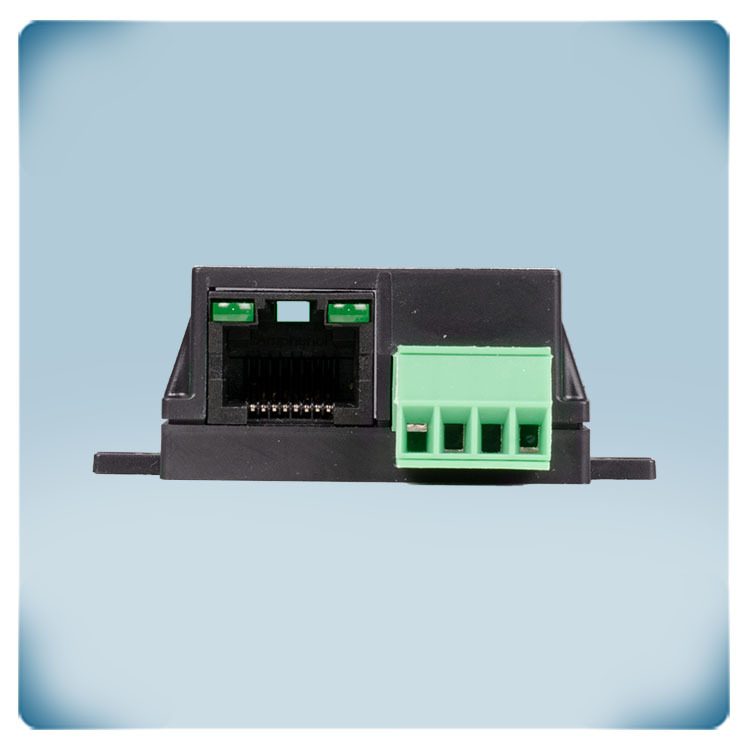

Met deze adapter verbind je zowel 24 VDC voeding als Modbus data tussen 3 RJ45 connectoren en 1 plugbaar klemmenblok. Ideaal om verbindingen te maken in uw Power over Modbus (PoM) netwerk. Doordat er, naast de 3 RJ45 connectoren, ook een uitplugbaar klemmenblok voorzien is, is het mogelijk om ook toestellen die niet voorzien zijn van de RJ45 PoM connector te verbinden met je PoM netwerk. Deze adapter vereenvoudigt de bedrading en garandeert betrouwbare verbindingen. Het klemmenblok is plugbaar. Dit betekent dat je het eerst kan afmonteren op de netwerkkabel, waarna je het eenvoudig in de adapter schuift.

Aanvullende specificaties en beschrijvingen


Power over Modbus
Voeding via Modbus (PoM) is vergelijkbaar met Power over Ethernet (PoE). Deze adapter vergemakkelijkt de aansluiting van een Sentera product met klemmenblok op een PoM netwerk met RJ45 connectoren. Veel Sentera producten kunnen aangesloten worden via een RJ45 connector. Deze bekabelingsmethode is veilig, efficiënt en eenvoudig. Zowel de Modbus RTU communicatie als de 24 VDC stroomvoorziening worden verdeeld via de RJ45 connector. We noemen dit Power over Modbus of PoM. Deze adapter kan gebruikt worden om zowel Sentera producten met klemmenblok als Sentera producten met RJ45 samen op hetzelfde Modbus RTU netwerk aan te sluiten.

4 aansluitpunten

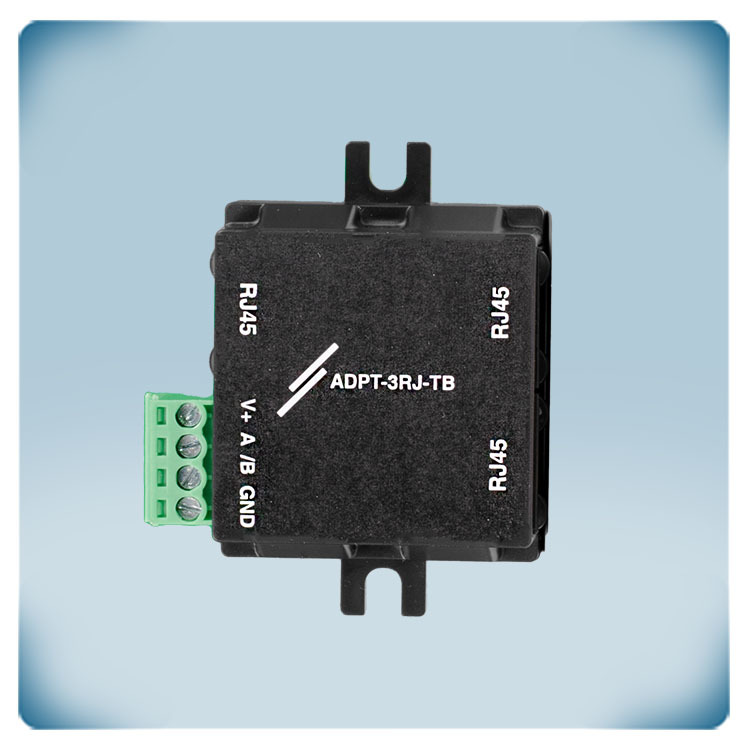

Deze adapter heeft één klemmenblok en drie RJ45 aansluitingen. Alle 4 de aansluitpunten zijn onderling verbonden. Deze adapter wordt typisch gebruikt om 24 Volt voedingsspanning en Modbus RTU communicatie te verdelen over de aangesloten apparaten.

Universaliteit
De duidelijk gemarkeerde schroefklemmen op de adapter stroomlijnen het bedradingsproces, waardoor het voor gebruikers gemakkelijker wordt om de juiste draden te identificeren en aan te sluiten. Bovendien is het krimpen van een UTP-kabel (Unshielded Twisted Pair) met een RJ45-connector voor aansluiting op de 8-pins RJ45-aansluiting eenvoudig, waardoor het installatieproces verder wordt vereenvoudigd. De 8 pinnen bieden toegang tot de 8 draden in de kabel, die over de kabellengte 4 getwiste paren vormen. Voor alle twisted-pair Ethernet-kabels wordt hetzelfde aansluitschema gebruikt.
Dit gebruiksgemak verbetert de efficiëntie en vermindert de tijd en moeite die nodig is voor de installatie, waardoor een soepele integratie van Sentera-producten of andere apparaten in Modbus RTU-netwerken wordt gegarandeerd.

RJ45 kabel eenvoudig crimpen

Bemerkingen, recensies & beoordelingen

25-09-2024
Modbus tinkle sujungti dviem gaminiams labai geras sprendimas, paprasta, lengva, greita, nesudėtinga.
24-04-2024
Labai geras sprendimas palengvinantis Modbus gaminių tinklo pajungimą
07-02-2024
Top!
15-01-2024
Очень довольна адаптером. Использовали множество раз для подключения сенсоров. Простой и удобный дизайн. И конечно наличие светодиода упрощает работу.
27-10-2023
This device really helps me to inter-connect my Modbus devices easier.
