3 standen schakelaar | met UIT-stand.
Productbeschrijving
De signaallijn die kan dienen voor het aansturen van meersnelheden motoren of het bijschakelen van elektrische verwarmingselementen wordt door middel van deze schakelaar doorgestuurd naar 1 van de 3 uitgangen. Daarnaast beschikt de SMT-1-30-4C over een UIT-stand. De max. belasting is 10 A resistief (3A inductief). Meerdere belastingen kunnen aangesloten worden zolang de maximale stroom niet wordt overschreden.
De SMT is geschikt voor zowel in-(IP44) als voor opbouw(IP54) montage.
Aanvullende specificaties en beschrijvingen
Keuzeschakelaar
Soms is het nodig 1 signaallijn (dit kan de fase van uw netspanning zijn, maar niet noodzakelijk), via een keuzeschakelaar op 3 mogelijke aansluitklemmen te laten toekomen.
Dat is het geval bij een meersnelheden motor. Daar zal de wikkeling waarop uw fase toekomt bepalen welke snelheid de motor heeft.
Dat is het geval bij een meersnelheden motor. Daar zal de wikkeling waarop uw fase toekomt bepalen welke snelheid de motor heeft.
Maar ook de RTR-transformatorregelaar van Sentera kan bediend worden met een dergelijke schakelaar. Dit is handig als uw transformatorregelaar is opgesteld in een technische ruimte. De SMT-1 fungeert dan als discrete bediening.
UIT-positie
Dit model beschikt ook over een UIT-stand waarbij de signaallijn niet wordt doorgeschakeld naar een van de uitgaande klemmen.

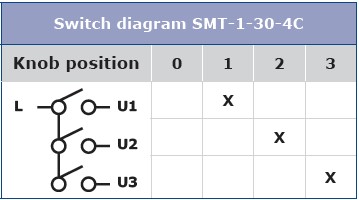

Schakelschema
