Welke kabel gebruik ik voor mijn Modbus RTU-netwerk?
Sentera-toestellen delen informatie via Modbus-communicatie. Modbus is een serieel communicatieprotocol dat gebruikmaakt van RS485-technologie.

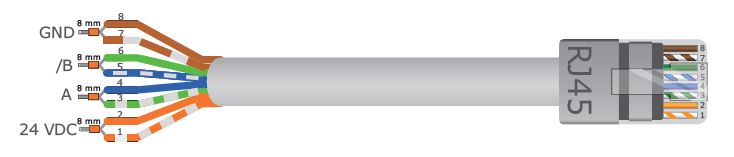

Op basis van die technologie ontwikkelde Sentera het concept Power over Modbus of PoM om Sentera-producten met elkaar te verbinden. Het PoM-concept betekent dat Modbus RTU-communicatie en 24V-voedingsspanning via één enkele Unshielded Twisted Pair (UTP)-netwerkkabel kunnen worden verdeeld:
Sentera adviseert het gebruik van een Unshielded Twisted Pair (UTP)-kabel of een Shielded Twisted Pair (STP)-kabel met volgende impedantie-eigenschappen: 120 Ω ±10%.
Voor langere netwerken kan het nodig zijn om Network Bus Terminator (NBT)-weerstanden te activeren in twee aangesloten apparaten om storingen en gegevensverlies te voorkomen. We raden aan om NBT’s te activeren bij netwerken langer dan 50 meter. In Sentera-apparaten kunnen NBT’s worden geactiveerd via de Modbus-holdingregisters (download de Modbus-registerkaart van het product op onze website voor meer informatie).
Het PoM-concept vermindert het risico op gegevensverlies door storingen. Wanneer Sentera-producten via PoM-technologie met elkaar verbonden zijn, worden de gecombineerde lengtes van de vertakkingen minder kritisch in vergelijking met een standaard Modbus-netwerk. Er kunnen meer en langere vertakkingen aan het netwerk worden toegevoegd voordat storingen en gegevensverlies optreden.
