Wat is PoM of Power over Modbus?
Veel Sentera-producten kunnen informatie delen via Modbus-communicatie. Modbus is een serieel communicatieprotocol dat RS485-technologie gebruikt. Modbus-compatibele producten van Sentera zijn betaalbaar en betrouwbaar, en kunnen communiceren in twee richtingen.
Op basis van deze technologie ontwikkelde Sentera het concept Power over Modbus (PoM) om Sentera-producten onderling te verbinden. Het PoM-concept betekent dat Modbus-gegevenscommunicatie én 24V-voedingsspanning via één enkele UTP-kabel (Unshielded Twisted Pair-kabel) worden verdeeld.
Voordelen van Power over Modbus (PoM)
Het PoM-concept vermindert het risico op gegevensverlies door storingen en interferentie. Wanneer Sentera-producten via PoM-technologie met elkaar worden verbonden, zijn langere en complexere netwerken mogelijk in vergelijking met een standaard Modbus-netwerk. Er kunnen meer en langere vertakkingen aan het netwerk worden toegevoegd voordat er storingen of gegevensverlies optreden.
Het PoM-concept maakt bedrading eenvoudiger en efficiënter. Hiermee kunnen verschillende HVAC-sensoren, potentiometers en andere Sentera-apparaten via één enkele kabel worden aangesloten. Sentera HVAC-sensoren uit de –M en –H reeksen hebben een RJ45-aansluiting, waardoor ze met slechts één eenvoudige connector verbonden kunnen worden. Dit verkleint de kans op bekabelingsfouten. Er zijn ook Sentera 24VDC-voedingen beschikbaar met RJ45-aansluiting. Om de bekabeling nog eenvoudiger te maken, zijn er ook RJ45-splitters en verdeeldozen beschikbaar.

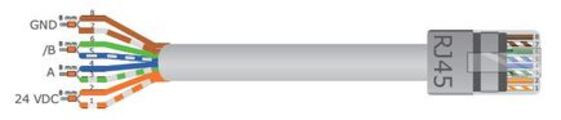

Het krimpen van een RJ45-connector is makkelijker en efficiënter dan traditionele bedrading. Aarding, voeding en Modbus in- en uitgangen zitten meteen op de juiste plaats.
Onderstaande video laat zien hoe eenvoudig het is om een RJ45-connector aan een gewone UTP-kabel te krimpen:
Onderstaande video laat zien hoe eenvoudig het is om een RJ45-connector aan een gewone UTP-kabel te krimpen:
Modbus-communicatie maakt langere kabelafstanden mogelijk dan analoge signalen. In theorie kan een Modbus RTU-netwerk een kabellengte hebben tot wel 1.000 meter. Bij het PoM-concept wordt echter ook de 24V-voeding via dezelfde kabel meegestuurd. Dit beperkt de maximale lengte. Een ander belangrijk punt is de maximale stroom die door een RJ45-connector kan lopen: 1,5 A. Door gebruik te maken van repeaters kan een PoM-netwerk worden opgesplitst in segmenten. De Modbus-communicatie wordt doorgegeven aan het volgende segment, maar elke repeater levert de voedingsspanning aan de lokale apparaten. In de praktijk raden we aan om een DPOM-repeater te gebruiken na 50 tot 100 meter, afhankelijk van het aantal aangesloten apparaten. Door het PoM-netwerk op deze manier te segmenteren, kunnen grote afstanden worden overbrugd.
Voorbeelden van een Modbus-netwerk
Modbus is vooral interessant voor vraaggestuurde ventilatorsnelheidsregeling, maar kan ook voor andere toepassingen worden gebruikt. Sentera-sensoren zijn meestal compatibel met Modbus. We hebben ook Modbus-compatibele ventilatorsnelheidsregelaars en gemotoriseerde kleppen. Afhankelijk van het product kunnen meer of minder parameters worden uitgelezen. Veel motoren hebben nog steeds een analoge signaalinput nodig om te werken. Dat betekent dat een Modbus-netwerk een digitaal-naar-analoog-omzetter nodig heeft om het Modbus-signaal om te zetten naar een analoog signaal. Deze omzetter kan ingebouwd zijn in een apparaat - zoals bij -H type sensoren - of een extern apparaat zijn.
Voordelen van een Modbus-compatibele ventilator
Veel motoren gebruiken nog steeds analoge inputs. Als een motor analoog is, is het enige wat je zeker weet de gevraagde ventilatorsnelheid. Je weet niet zeker hoeveel van het analoge signaal de ventilator daadwerkelijk bereikt. Wanneer je Modbus en het PoM-concept gebruikt, is er extra informatie beschikbaar van de aangesloten apparaten. Als de motor compatibel is met Modbus, zijn er motorparameters beschikbaar, zoals de werkelijke motorsnelheid, -status, -temperatuur en nog veel meer informatie. Al deze gegevens kunnen vervolgens worden gemonitord en geregistreerd via SenteraWeb.
Dit heeft veel nuttige toepassingen. Bijvoorbeeld, als je thermische contacten gebruikt, kun je zien of de motor oververhit raakt met een analoog signaal, maar met een Modbus-motor wordt de motortemperatuur als uitlezing weergegeven. Een andere toepassing is energie-efficiëntie en -terugwinning. Met een Modbus-compatibele ventilator weet je zeker dat je ventilator nog optimaler werkt dan voorheen.
