Wat is de maximale kabellengte voor een Modbus RTU-netwerk?

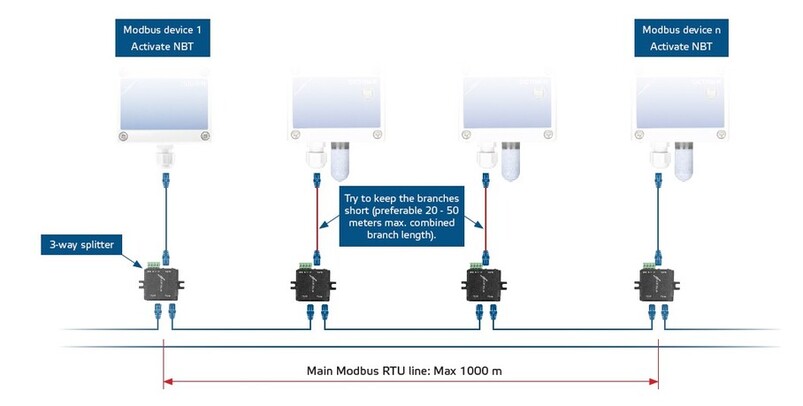

Voor Modbus-communicatie mag de totale kabellengte per segment niet meer dan 1000 meter bedragen. De totale kabellengte is de som van de hoofdnetwerklijn en alle vertakkingen. Hierbij is het belangrijk om te vermelden dat een standaard Modbus-netwerk een lijntopologie (line topologie) moet volgen. Dit betekent dat het belangrijk is om de lengte van de vertakkingen tot een minimum te beperken. Als er vertakkingen aanwezig zijn, moeten deze zo kort mogelijk gehouden worden. De totale lengte van alle vertakkingen samen mag niet meer dan 20 meter bedragen.
Wanneer de totale kabellengte te groot wordt, kan de Modbus RTU-communicatie verstoord raken. Om deze communicatiestoringen te compenseren, kan een Modbus-repeater (type DPOM-24-20) worden gebruikt om het probleem op te lossen.
Sentera ontwikkelde het concept Power over Modbus of PoM. Dit betekent dat Modbus-gegevenscommunicatie en 24V-voedingsspanning via één enkele UTP-kabel worden verdeeld. Deze technologie vermindert het risico op gegevensverlies door storingen. Wanneer Sentera-toestellen via PoM-technologie met elkaar verbonden zijn, worden de gecombineerde vertakkingslengtes minder kritisch. Er kunnen meer en langere vertakkingen aan het Modbus-netwerk worden toegevoegd voordat storingen en gegevensverlies optreden.
Hoe langer de totale kabellengte, hoe hoger de weerstand van de kabel. Wanneer het PoM-netwerk te lang wordt, zal de voedingsspanning onder de 24 volt zakken als gevolg van de hoge kabelweerstand. Om een stabiele werking te garanderen, wordt aanbevolen om een Modbus-repeater te gebruiken na 250 meter PoM-kabel. Als het totale stroomverbruik van alle aangesloten apparaten te hoog is, zal een repeater al na een kortere PoM-kabellengte nodig zijn om voldoende voedingsspanning te leveren in dat segment van het PoM-netwerk.
