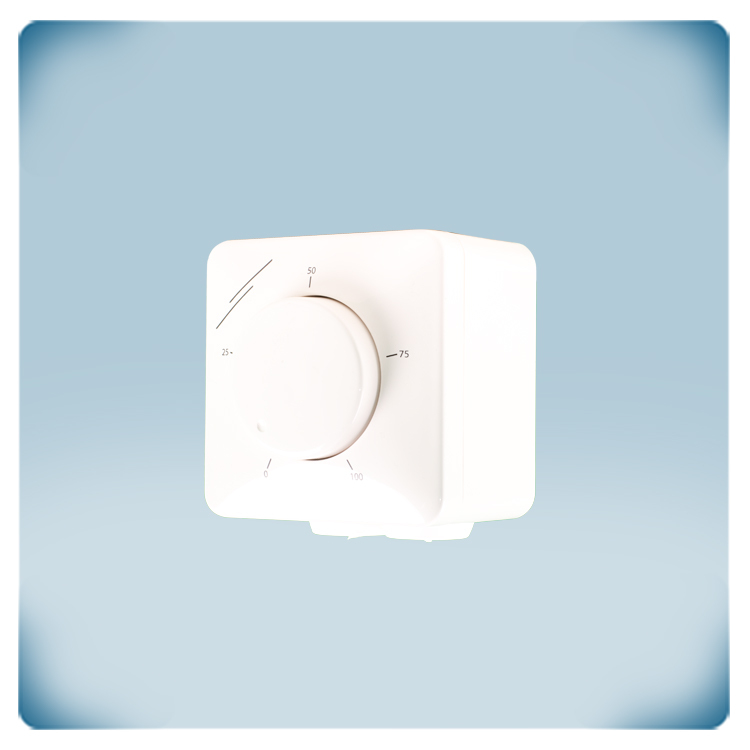

.webp "Potenciometro skalė")

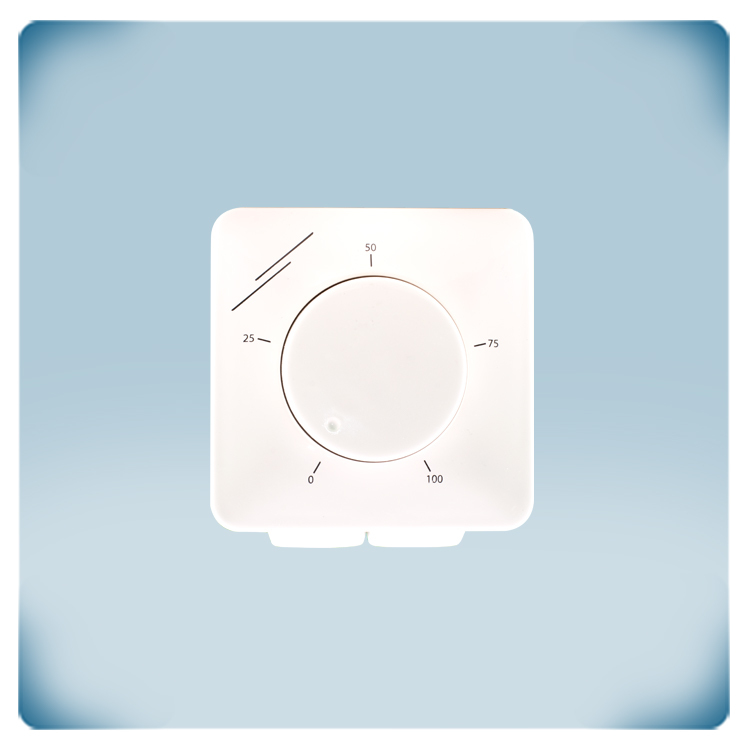

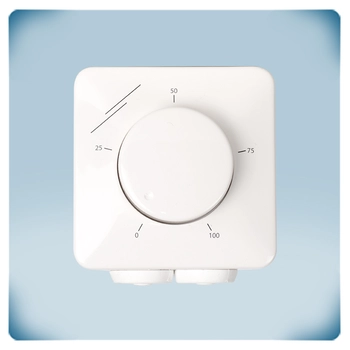

.webp "Potenciometro nulinės padėties žyma")

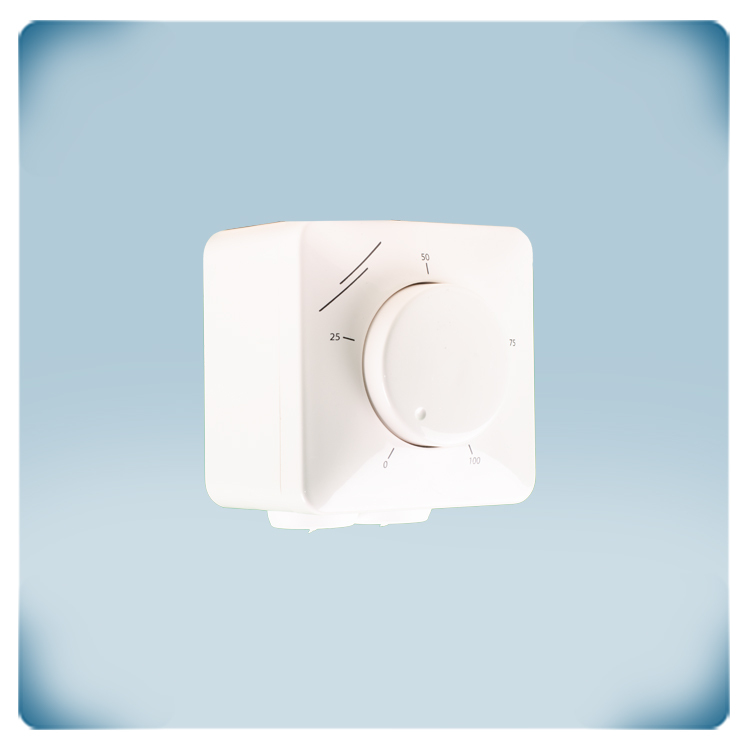

.webp "Potenciometras balto plastiko korpuse")

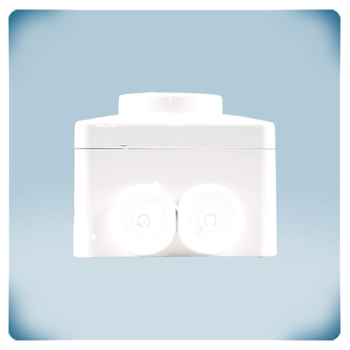

.webp "Potenciometro guminiai kabelio sandarikliai")
.webp "Potenciometro valdymo rankenėlė")
.webp "Potenciometro potinkinio montavimo korpusas")
CE deklaracija
Ventiliatoriaus potenciometras su PWM signalu
Produkto aprašymas
EC ventiliatorių valdymo potenciometras, kuris suteikia galimybę pasirinkti išėjimo signalą 0-10 VDC, 0-20 mA arba PWM (nustatytas 5 kHz). Maitinimo įtampa: 230 VAC, 50-60 Hz.
Galima nusistatyti potenciometro išėjimo minimalią ir maksimalią įtampą , galimi minimalus išėjimas: 1-7 VDC / 2-14 mA / 10-70%, maksimalus išėjimas: 3-10 VDC / 6-20 mA / 30-100%. Potenciometras tinkmas potinkiniam montavimui ir teisingai sumontuotas atitiks IP44 saugumo klasę ir tinkamas virštinkiniam montavimui ir teisingai sumontuotas atitiks IP54 saugumo klasę, kas reikškia kad potenciometras apraugotas nuo dulkių ir vandens purslų patekimo į korpuso vidų.
Papildomos specifikacijos ir aprašymas
Ką valdo šis potenciometras?
Potenciometras generuoja nuolat kintantį signalą, skirtą valdyti kitus įrenginius (pvz., 0–10 V). Šis valdymo signalas didėja arba mažėja priklausomai nuo sukamųjų rankenėlės padėties. Paprastai šis signalas naudojamas nuotoliniam EC ventiliatorių arba sklendžių pavarų valdymui. Jis taip pat gali būti naudojamas nuotoliniam AC ventiliatorių greičio reguliatorių (EVS arba MVS serijos) arba dažnio keitiklių (FI-E serijos) valdymui. Pavyzdžiui, potenciometras gali būti įrengtas darbo kambaryje, o ventiliatoriaus greičio reguliatorius – techninėje patalpoje arba elektros spintoje.
Potenciometras generuoja nuolat kintantį signalą, skirtą valdyti kitus įrenginius (pvz., 0–10 V). Šis valdymo signalas didėja arba mažėja priklausomai nuo sukamųjų rankenėlės padėties. Paprastai šis signalas naudojamas nuotoliniam EC ventiliatorių arba sklendžių pavarų valdymui. Jis taip pat gali būti naudojamas nuotoliniam AC ventiliatorių greičio reguliatorių (EVS arba MVS serijos) arba dažnio keitiklių (FI-E serijos) valdymui. Pavyzdžiui, potenciometras gali būti įrengtas darbo kambaryje, o ventiliatoriaus greičio reguliatorius – techninėje patalpoje arba elektros spintoje.
Kodėl svarbu nusistatyti valdymo signalo ribas?

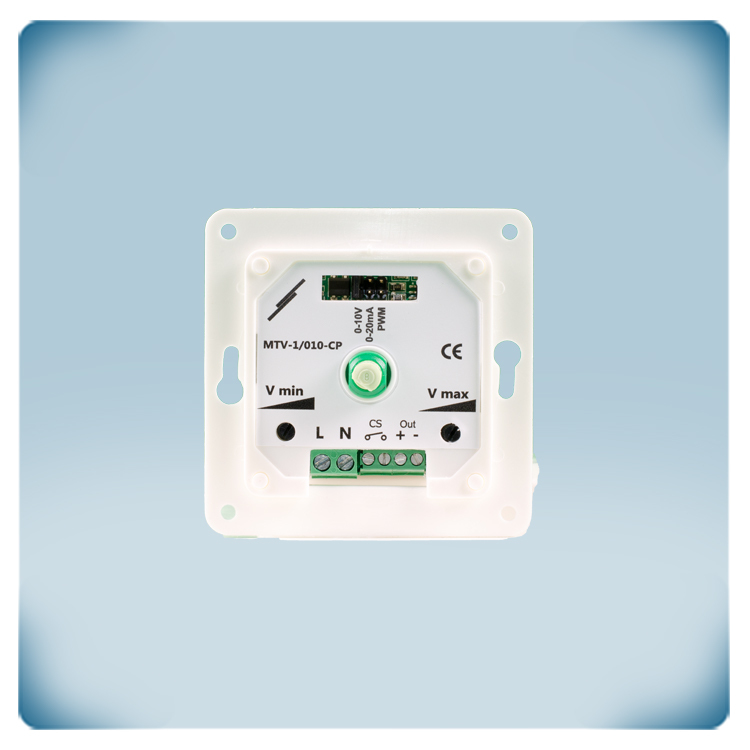

Kai kurie EC varikliai negali tinkamai veikti esant per žemam valdymo signalui. Kartais ventiliatorius būna per didelės galios arba per didelio našumo. Tokiais atvejais šio potenciometro išėjimo viršutinė ir apatinė ribos gali būti reguliuojamos trimeriais. Minimali išėjimo vertė reguliuojama Vmin trimeriu (1). Maksimali išėjimo vertė reguliuojama Vmax trimeriu (2). Minimalios vertės gali būti nustatomos 1–7 VDC / 2–14 mA / 10–70 % PWM ribose, o maksimalios – 3–10 VDC / 6–20 mA / 30–100 % PWM ribose.
Kai kurie EC varikliai negali tinkamai veikti esant per žemam valdymo signalui. Kartais ventiliatorius būna per didelės galios arba per didelio našumo. Tokiais atvejais šio potenciometro išėjimo viršutinė ir apatinė ribos gali būti reguliuojamos trimeriais. Minimali išėjimo vertė reguliuojama Vmin trimeriu (1). Maksimali išėjimo vertė reguliuojama Vmax trimeriu (2). Minimalios vertės gali būti nustatomos 1–7 VDC / 2–14 mA / 10–70 % PWM ribose, o maksimalios – 3–10 VDC / 6–20 mA / 30–100 % PWM ribose.
Kas lemia korpuso patikimumą?
Potenciometras turi virštinkinį korpusą, pagamintą iš patvaraus ASA plastiko, kreminės spalvos (RAL 9010). Šios medžiagos pasirinkimas užtikrina atsparumą UV spinduliams bei apsaugą nuo dulkių, vandens purslų ir smūgių. Konstrukcija leidžia potenciometrą universaliai montuoti ant įvairių tipų sienų ar panelių, nes korpusas pritaikytas tiek potinkiniam, tiek virštinkiniam montavimui, suteikiant montavimo pasirinkimą. Apsaugos klasė atitinka IP44 potinkiniam montavimui ir IP54 virštinkiniam montavimui, kas patvirtina patikimą vidinių komponentų apsaugą nuo aplinkos poveikio. Įleidžiamam montavimui korpuso dizainas atitinka standartines europines sienines dėžutes, todėl užtikrinamas sklandus montavimas. Bendras korpuso tvirtumas leidžia jį montuoti įvairių tipų sienose.
Potenciometras turi virštinkinį korpusą, pagamintą iš patvaraus ASA plastiko, kreminės spalvos (RAL 9010). Šios medžiagos pasirinkimas užtikrina atsparumą UV spinduliams bei apsaugą nuo dulkių, vandens purslų ir smūgių. Konstrukcija leidžia potenciometrą universaliai montuoti ant įvairių tipų sienų ar panelių, nes korpusas pritaikytas tiek potinkiniam, tiek virštinkiniam montavimui, suteikiant montavimo pasirinkimą. Apsaugos klasė atitinka IP44 potinkiniam montavimui ir IP54 virštinkiniam montavimui, kas patvirtina patikimą vidinių komponentų apsaugą nuo aplinkos poveikio. Įleidžiamam montavimui korpuso dizainas atitinka standartines europines sienines dėžutes, todėl užtikrinamas sklandus montavimas. Bendras korpuso tvirtumas leidžia jį montuoti įvairių tipų sienose.
Kokia potenciometro maitinimo įtampa?
Šis potenciometras veikia esant 230 VAC maitinimo įtampai ir sukuria trijų tipų bepakopį išėjimo signalą: 0-10 VDC, 0-20 mA arba 0-100 % PWM. 230 V kintamos srovės maitinimo įtampa yra įprasta daugelyje elektros sistemų, todėl jūs galėsite tiesiog prijunkiti MTV tiesiai į elektros tinklą, nereikalaujant maitinimo modulio.
0-10 VDC valdymo signalas yra dažniausiai naudojamas ŠVOK pramonėje, tai būdas valdyti įvairius parametrus, tokius kaip EC ventiliatoriaus greitis, vožtuvų padėtis ar kiti komponentai elektroninėse sistemose. 0-10 VDC valdymo signalas atitinka norimų nustatymų diapazoną. Pavyzdžiui, jei turite sistemą, kurią reikia reguliuoti, šis valdymo signalo tipas gali būti interpretuojamas kaip diapazonas nuo 0% iki 100% norimo parametro. 0 V signalas gali rodyti minimalų nustatymą, o 10 V signalas gali rodyti didžiausią nustatymą.
0-10 VDC valdymo signalas yra dažniausiai naudojamas ŠVOK pramonėje, tai būdas valdyti įvairius parametrus, tokius kaip EC ventiliatoriaus greitis, vožtuvų padėtis ar kiti komponentai elektroninėse sistemose. 0-10 VDC valdymo signalas atitinka norimų nustatymų diapazoną. Pavyzdžiui, jei turite sistemą, kurią reikia reguliuoti, šis valdymo signalo tipas gali būti interpretuojamas kaip diapazonas nuo 0% iki 100% norimo parametro. 0 V signalas gali rodyti minimalų nustatymą, o 10 V signalas gali rodyti didžiausią nustatymą.
