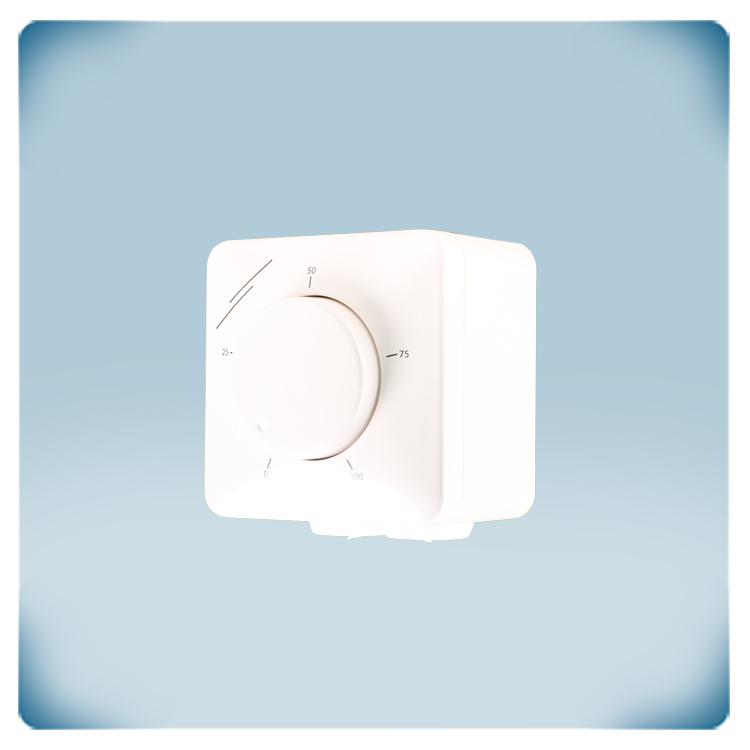

.webp "Потенціометр 230 VАC, вибір мінімальної і максимальної швидкості")

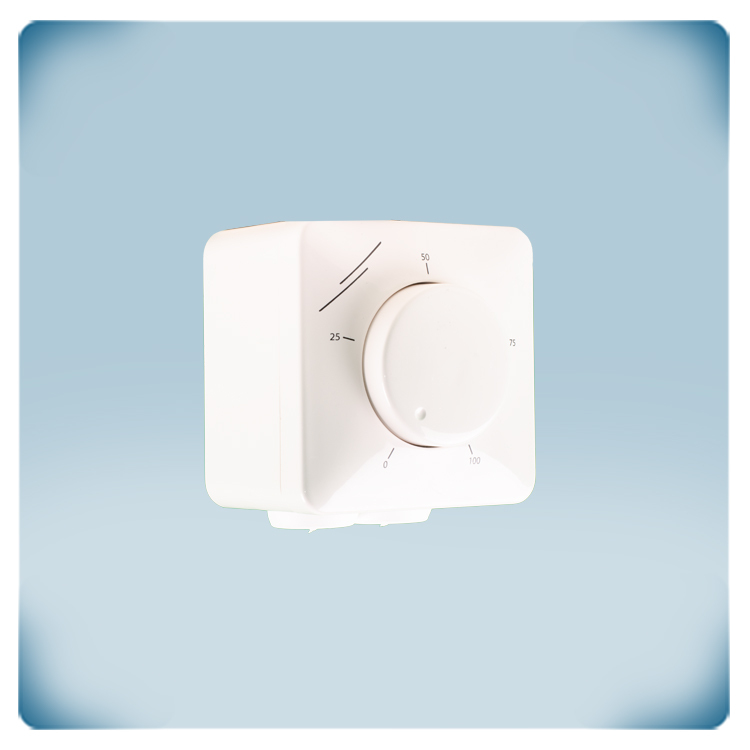

.webp "Потенціометр 230 VАC, з мін. і макс. налаштуваннями швидкості і сухим контактом")
.webp "Потенціометр 230 VAC, з тримерами")
.webp "Потенціометр 230 VАC, вбудований вимикач з функцією Вкл. / Викл.")
.webp "Потенціометр 230 VАC з мін. і макс. швидкостями і сухим контактом")
.webp "Потенціометр для ЄС вентилятора, управління вихідним сигналом від 10 до 100%")
Технічні дані
Потенціометр управління ЕС вентилятором
Опис продукту
Потенціометр MTV-1-010-CP - просте, але ефективне рішення для ручного керування ЕС-вентиляторами, контролерами швидкості АС-вентиляторів або приводами заслінок. З живленням 230 VAC цей потенціометр забезпечує безперервний змінний вихідний сигнал, який легко регулюється за допомогою поворотної ручки для плавного керування вентиляцією.
MTV-1-010-CP спрощує роботу вашої системи завдяки сухому контакту для дистанційного увімкнення та вимкнення, додаючи практичності до налаштування вентиляції. Можна обирати тип керуючого сигналу між 1-10 VDC, 2-20 мА або ШІМ 10-100% залежно від конкретних вимог зовнішнього обладнання.
Два внутрішні тримери дозволяють регулювати мінімальне (Vmin) і максимальне (Vmax) вихідні значення в діапазонах 10-70% і 30-100% відповідно. Це забезпечує точний контроль над роботою вентиляційного обладнання без зайвих складнощів.
MTV-1-010-CP розроблений з урахуванням вимог до довговічності і має бризкозахищений корпус, придатний як для врізного (IP44), так і для поверхневого (IP54) монтажу. Це гарантує надійність у різних умовах навколишнього середовища.
Для підвищення практичності потенціометр має вбудований перемикач з функцією увімкнення/вимкнення за допомогою сухого контакту в крайньому лівому положенні. Ця функція дозволяє контролювати роботу зовнішнього обладнання.
Додаткові характеристики та опис
Як працює потенціометр з керівним сигналом 0 - 10 В?
Потенціометр генерує безперервно змінний сигнал для керування іншими пристроями (тобто 0 - 10 В). Цей керуючий сигнал збільшується або зменшується відповідно до положення поворотної ручки. Керуючий сигнал зазвичай використовується для дистанційного керування ЕС-вентиляторами або приводами заслінок. Він також може дистанційно керувати контролерами швидкості обертання вентиляторів змінного струму (серії EVS або MVS) або частотними інверторами (серія FI-E). Наприклад, потенціометр можна встановити в кабінеті, а регулятор швидкості вентилятора - в технічному приміщенні або електрошафі.
Який тип живлення у потенціометра MTV-1-010-CP?
Цей потенціометр працює з напругою живлення 230 В змінного струму і виробляє три типи безступінчастого вихідного сигналу: 0-10 В постійного струму, 0-20 мА або 0-100 % ШІМ. Напруга живлення 230 VAC поширена в багатьох електричних системах, і ви можете просто підключити ваш MTV безпосередньо до електромережі без необхідності використання спеціального модуля живлення.
Потенціометр генерує безперервно змінний сигнал для керування іншими пристроями (тобто 0 - 10 В). Цей керуючий сигнал збільшується або зменшується відповідно до положення поворотної ручки. Керуючий сигнал зазвичай використовується для дистанційного керування ЕС-вентиляторами або приводами заслінок. Він також може дистанційно керувати контролерами швидкості обертання вентиляторів змінного струму (серії EVS або MVS) або частотними інверторами (серія FI-E). Наприклад, потенціометр можна встановити в кабінеті, а регулятор швидкості вентилятора - в технічному приміщенні або електрошафі.
Який тип живлення у потенціометра MTV-1-010-CP?
Цей потенціометр працює з напругою живлення 230 В змінного струму і виробляє три типи безступінчастого вихідного сигналу: 0-10 В постійного струму, 0-20 мА або 0-100 % ШІМ. Напруга живлення 230 VAC поширена в багатьох електричних системах, і ви можете просто підключити ваш MTV безпосередньо до електромережі без необхідності використання спеціального модуля живлення.
Які типи сигналів застосовуються?
Сигнал керування 0-10 VDC є найпоширенішим методом, який використовується в індустрії HVAC для керування різними параметрами, такими як швидкість вентилятора EC, положення клапанів або інших компонентів в електронних системах. Керуючий сигнал 0-10 VDC відповідає діапазону бажаних налаштувань. Наприклад, якщо у вас є система, яка вимагає модуляції або регулювання, цей тип сигналу керування можна інтерпретувати як діапазон від 0% до 100% бажаного параметра. Сигнал 0 В може вказувати на мінімальне значення, а сигнал 10 В - на максимальне.
Сигнал керування 0-10 VDC є найпоширенішим методом, який використовується в індустрії HVAC для керування різними параметрами, такими як швидкість вентилятора EC, положення клапанів або інших компонентів в електронних системах. Керуючий сигнал 0-10 VDC відповідає діапазону бажаних налаштувань. Наприклад, якщо у вас є система, яка вимагає модуляції або регулювання, цей тип сигналу керування можна інтерпретувати як діапазон від 0% до 100% бажаного параметра. Сигнал 0 В може вказувати на мінімальне значення, а сигнал 10 В - на максимальне.
Тип виходного сигналу цього потенціометра можна вибрати за допомогою перемички, що входить до комплекту: 0-10 В, 0-20 мА або 0-100 % ШІМ.
Для чого встановлюються мінімальні та максимальні рівні сигналу?
Деякі ЕС-двигуни не можуть обробляти занадто низькі сигнали керування. Іноді вентилятор має завеликі розміри або він занадто потужний. Для таких випадків верхню та нижню межі вихідного сигналу потенціометра можна відрегулювати за допомогою тримерів. Мінімальне значення потужності можна налаштувати за допомогою підлаштування Vmin. Максимальне вихідне значення можна налаштувати за допомогою триммера Vmax. Мінімальні значення можна регулювати в межах 1-7 VDC / 2-14 мА / 10-70 % ШІМ, а максимальні значення - в межах 3-10 VDC / 6-20 мА / 30-100 % ШІМ.
Деякі ЕС-двигуни не можуть обробляти занадто низькі сигнали керування. Іноді вентилятор має завеликі розміри або він занадто потужний. Для таких випадків верхню та нижню межі вихідного сигналу потенціометра можна відрегулювати за допомогою тримерів. Мінімальне значення потужності можна налаштувати за допомогою підлаштування Vmin. Максимальне вихідне значення можна налаштувати за допомогою триммера Vmax. Мінімальні значення можна регулювати в межах 1-7 VDC / 2-14 мА / 10-70 % ШІМ, а максимальні значення - в межах 3-10 VDC / 6-20 мА / 30-100 % ШІМ.
Які особливості монтажу?
Потенціометр має настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Вибір матеріалу забезпечує стійкість до ультрафіолетового випромінювання і захист від пилу, бризок води та ударів. Конструкція дозволяє універсальний монтаж на будь-який тип стіни або панелі, оскільки корпус передбачає як вбудовування, так і поверхневий монтаж, забезпечуючи гнучкість в установці. Клас захисту IP44 для вбудовуваного монтажу та IP54 для поверхневого монтажу свідчить про надійність захисту внутрішніх компонентів від впливу навколишнього середовища.
Для врізного монтажу конструкція корпусу відповідає стандартним європейським коробкам, що забезпечує безшовну установку. Загальна міцність корпусу робить його придатним для монтажу в різні типи стін.
Таке поєднання матеріалів і конструктивних особливостей сприяє довговічності потенціометра та його придатності до різних умов експлуатації в секторі HVAC.
Потенціометр має настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Вибір матеріалу забезпечує стійкість до ультрафіолетового випромінювання і захист від пилу, бризок води та ударів. Конструкція дозволяє універсальний монтаж на будь-який тип стіни або панелі, оскільки корпус передбачає як вбудовування, так і поверхневий монтаж, забезпечуючи гнучкість в установці. Клас захисту IP44 для вбудовуваного монтажу та IP54 для поверхневого монтажу свідчить про надійність захисту внутрішніх компонентів від впливу навколишнього середовища.
Для врізного монтажу конструкція корпусу відповідає стандартним європейським коробкам, що забезпечує безшовну установку. Загальна міцність корпусу робить його придатним для монтажу в різні типи стін.
Таке поєднання матеріалів і конструктивних особливостей сприяє довговічності потенціометра та його придатності до різних умов експлуатації в секторі HVAC.
