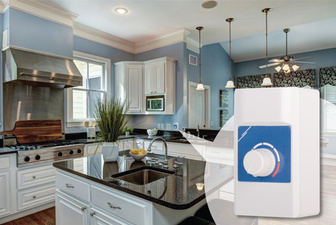

Potenciometras EC ventiliatoriui | 85-264 VAC
Produkto aprašymas
Potenciometras USV-8-010-PA skirtas EC ventiliatoriui valdyti, jie taip pat tinka kintamos srovės ventiliatoriaus greičio reguliatorių ir pavarų valdymui.
Potenciometrui reikalinga 85–264 VAC maitinimo įtampa, jis išduoda 0-10V signal, kurį galima reguliuoti sukamąja rankenėle. Galima pasirinkti šiuos išėjimo tipus: 0-10 VDC / 0-20 mA / 0-100% PWM. Išėjimo diapazoną galima reguliuoti dviem vidiniais trimeriais: tarp Vmin (0–40%) ir Vmax (60–100%). Esant išjungtai padėčiai, išėjimas yra 0 VDC / 0 mA / 0% PWM.
Purslų nepraleidžiantis korpusas tinkamas montuoti į skydus ir ant įvairių paviršių.
Papildomos specifikacijos ir aprašymas
Ar potenciometras turi padėtį išjungta?
Potenciometro rankenėlę pasukus į pačią kairiusią poziciją pasieksite padėtį išjungta, tada potenciometro išėjimas bus lygus nuliui
Kokį išėjimą turi šis potenciometras?
Kadangi USV-8-010-PA turi tris išėjimo režimus – įtampa (0–10 VDC), srovė (0–20 mA) ir (PWM), gamykliškai nustatyta 0–10 VDC, juos galima pasirinkti naudojant trumpiklį.
Įrenginiai, naudojantys 0–10 V nuolatinės srovės signalą, yra labiausiai paplitę ŠVOK ir yra skirti interpretuoti šį įtampos diapazoną ir atitinkamai reguliuoti jų veikimą. Šis metodas suteikia standartizuotą ir tikslų būdą perduoti valdymo signalus tarp skirtingų ŠVOK sistemos komponentų. Jis dažnai pasirenkamas dėl savo paprastumo, patikimumo ir lengvo integravimo į įvairias valdymo sistemas.
0–20 mA signalo diapazonas naudojamas valdant tokius įrenginius kaip jutikliai, pavaros ar kiti pramoninės automatikos ir valdymo sistemų komponentai.
PWM – tai vidutinės į įrenginį tiekiamos galios keitimo metodas, valdant impulsų trukmę įjungimo ir išjungimo ciklų serijoje. ŠVOK elektronikos kontekste PWM dažnai naudojamas ventiliatorių ar variklių greičiui reguliuoti. Reguliuojant impulsų plotį, galima valdyti į įrenginį tiekiamą efektyvią galią, leidžiančią tiksliai moduliuoti ventiliatoriaus greitį ar kitus komponentus.
Kokios yra valdymo signalo ribos?
Minimalaus ir maksimalaus greičio reguliatoriai gana dažnai naudojami ŠVOK įrenginiuose. Šie reguliatoriai leidžia reguliuoti tokių įrenginių kaip ventiliatoriai ar varikliai minimalų ir maksimalų darbinį greitį. Minimalaus greičio reguliatorius leidžia reguliuoti apatinę valdymo signalo ribą. Tai naudinga dirbant su tokiais įrenginiais kaip EC (elektroniniu būdu komutuojami) ventiliatoriai arba sklendžių pavaros, kurie gali neveikti optimaliai esant itin mažam greičiui. Minimalaus greičio reguliavimas užtikrina, kad valdymo signalas nenukristų žemiau lygio, kuris galėtų sukelti problemų tam tikriems komponentams. Kita vertus, maksimalaus greičio reguliatorius leidžia reguliuoti viršutinę valdymo signalo ribą. Tais atvejais, kai ventiliatorius yra per didelis arba kai dėl efektyvumo ar saugos priežasčių reikia apriboti maksimalų greitį, naudojamas maksimalaus greičio reguliatorius.
Kokią klasę atitinka potenciometro korpusas?
Potenciometro korpusas pritaikytas tik virštinkiniam montavimui ir atitinka IP54 saugumo klasę
Potenciometro rankenėlę pasukus į pačią kairiusią poziciją pasieksite padėtį išjungta, tada potenciometro išėjimas bus lygus nuliui
Kokį išėjimą turi šis potenciometras?
Kadangi USV-8-010-PA turi tris išėjimo režimus – įtampa (0–10 VDC), srovė (0–20 mA) ir (PWM), gamykliškai nustatyta 0–10 VDC, juos galima pasirinkti naudojant trumpiklį.
Įrenginiai, naudojantys 0–10 V nuolatinės srovės signalą, yra labiausiai paplitę ŠVOK ir yra skirti interpretuoti šį įtampos diapazoną ir atitinkamai reguliuoti jų veikimą. Šis metodas suteikia standartizuotą ir tikslų būdą perduoti valdymo signalus tarp skirtingų ŠVOK sistemos komponentų. Jis dažnai pasirenkamas dėl savo paprastumo, patikimumo ir lengvo integravimo į įvairias valdymo sistemas.
0–20 mA signalo diapazonas naudojamas valdant tokius įrenginius kaip jutikliai, pavaros ar kiti pramoninės automatikos ir valdymo sistemų komponentai.
PWM – tai vidutinės į įrenginį tiekiamos galios keitimo metodas, valdant impulsų trukmę įjungimo ir išjungimo ciklų serijoje. ŠVOK elektronikos kontekste PWM dažnai naudojamas ventiliatorių ar variklių greičiui reguliuoti. Reguliuojant impulsų plotį, galima valdyti į įrenginį tiekiamą efektyvią galią, leidžiančią tiksliai moduliuoti ventiliatoriaus greitį ar kitus komponentus.
Kokios yra valdymo signalo ribos?
Minimalaus ir maksimalaus greičio reguliatoriai gana dažnai naudojami ŠVOK įrenginiuose. Šie reguliatoriai leidžia reguliuoti tokių įrenginių kaip ventiliatoriai ar varikliai minimalų ir maksimalų darbinį greitį. Minimalaus greičio reguliatorius leidžia reguliuoti apatinę valdymo signalo ribą. Tai naudinga dirbant su tokiais įrenginiais kaip EC (elektroniniu būdu komutuojami) ventiliatoriai arba sklendžių pavaros, kurie gali neveikti optimaliai esant itin mažam greičiui. Minimalaus greičio reguliavimas užtikrina, kad valdymo signalas nenukristų žemiau lygio, kuris galėtų sukelti problemų tam tikriems komponentams. Kita vertus, maksimalaus greičio reguliatorius leidžia reguliuoti viršutinę valdymo signalo ribą. Tais atvejais, kai ventiliatorius yra per didelis arba kai dėl efektyvumo ar saugos priežasčių reikia apriboti maksimalų greitį, naudojamas maksimalaus greičio reguliatorius.
Kokią klasę atitinka potenciometro korpusas?
Potenciometro korpusas pritaikytas tik virštinkiniam montavimui ir atitinka IP54 saugumo klasę
